Instrukcja montażu sofy LIDHULT

Pobierz instrukcję montażu sofy IKEA LIDHULT. Znajdziesz tu szczegółowe kroki składania ramy, listę części oraz wskazówki dotyczące bezpiecznego montażu mebla.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera szczegółowe kroki montażu ramy sofy LIDHULT, w tym listę niezbędnych elementów oraz wskazówki dotyczące bezpiecznego składania mebla. str. 1, 14

Najważniejsze czynności

  • Montaż ramy str. 4, 5, 6, 7
  • Montaż nóżek str. 9, 10
  • Montaż podłokietnika str. 11, 12, 13, 14

Gdzie szukać w PDF

  • Wskazówki bezpieczeństwa str. 2
  • Lista części str. 3
  • Instrukcja montażu str. 4, 14
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Dodatkowe zdjęcie montażowe ze strony 2 Strona 2 Wkręcanie śrub w ramę Strona 4 Zabezpieczanie połączeń złączami Strona 6 Montaż górnej listwy Strona 8 Dodatkowe zdjęcie montażowe ze strony 8 Strona 8

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu ramy sofy LIDHULT. Przed przystąpieniem do pracy należy upewnić się, że posiadasz wszystkie niezbędne elementy wymienione w spisie części. Zaleca się montaż mebla w dwie osoby, aby uniknąć uszkodzeń konstrukcji. Prace montażowe najlepiej wykonywać na miękkim podłożu, np. dywanie, aby zapobiec zarysowaniom elementów.

Lista części

W zestawie znajdują się:

  • Rama sofy (1x)
  • Podłokietniki/panele boczne (2x)
  • Śruby (124130)
  • Złącza (194377)
  • Nóżki (4x)
  • Podkładki filcowe (109142)

Montaż ramy

Proces montażu ramy składa się z następujących kroków:

Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2

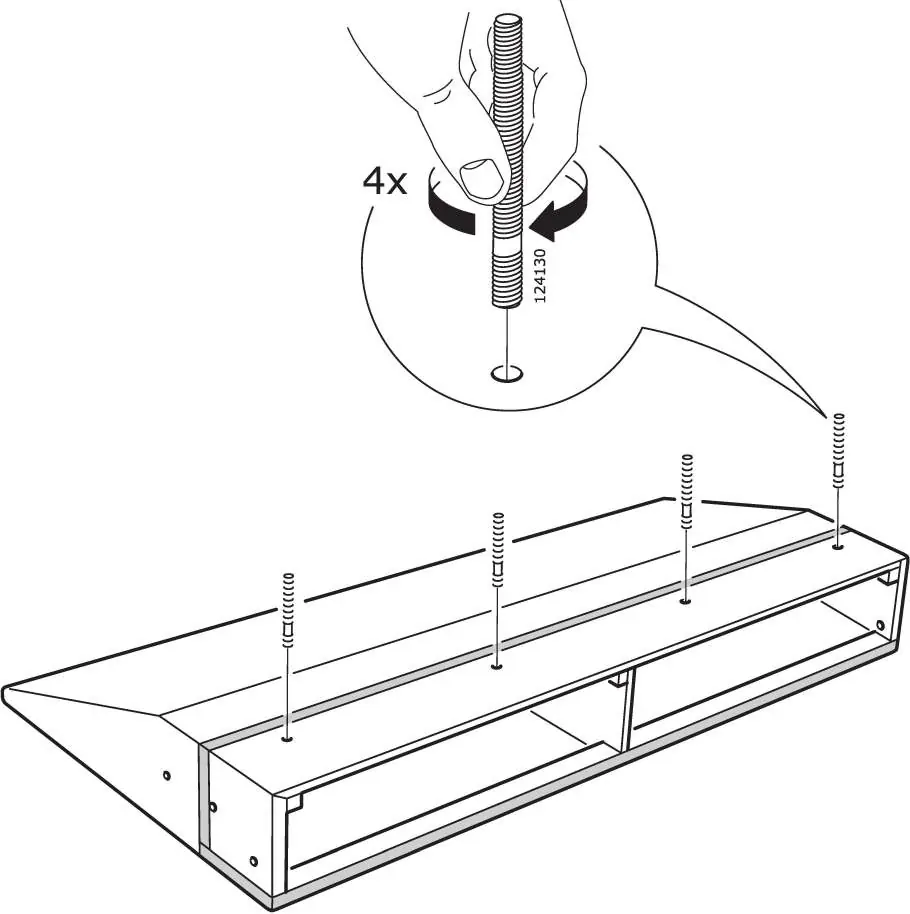

Wkręcanie śrub w ramę
Wkręcanie śrub w ramę

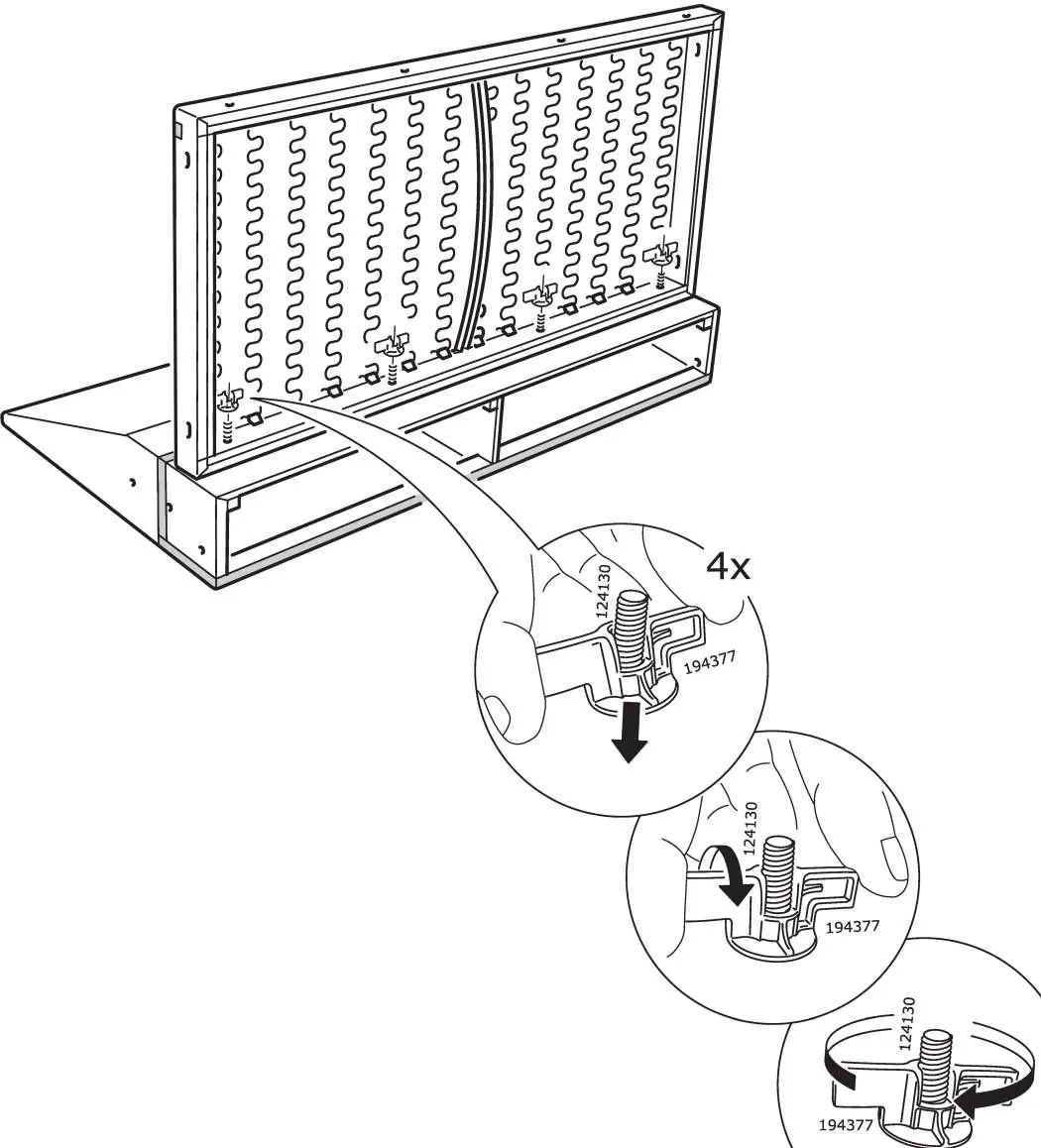

Zabezpieczanie połączeń złączami
Zabezpieczanie połączeń złączami
Montaż górnej listwy
Montaż górnej listwy
Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8
  1. Wkręć śruby (124130) w odpowiednie otwory w ramie.
  2. Dopasuj sekcję oparcia do ramy.
  3. Zabezpiecz połączenia za pomocą złączy (194377), dokręcając je zgodnie z ruchem wskazówek zegara.
  4. Zamontuj górną listwę ramy, używając pozostałych śrub i złączy.

Montaż nóżek

Po złożeniu głównej ramy przystąp do montażu nóżek:

  1. Obróć ramę w odpowiednią pozycję.
  2. Wkręć nóżki (194208) w wyznaczone miejsca na spodzie ramy.
  3. Naklej podkładki filcowe (109142) na spód nóżek, aby chronić podłogę.

Montaż podłokietnika

Ostatnim etapem jest montaż podłokietników:

  1. Przygotuj panel boczny.
  2. Wkręć śruby montażowe w ramę podłokietnika.
  3. Połącz podłokietnik z główną ramą sofy, używając złączy (194377).
  4. Upewnij się, że wszystkie połączenia są stabilne i dokręcone.

Informacje o producencie

IKEA

Profil marki
Strona producenta https://www.ikea.com Wsparcie https://www.ikea.com/pl/pl/customer-service/

Praktyczna pomoc

Typowe problemy

Brak pewności co do montażu

Skontaktuj się z IKEA w celu uzyskania pomocy.

Uszkodzenie części

Nie montuj uszkodzonych elementów; skontaktuj się z działem obsługi klienta.

Przed użyciem

  • Przygotuj miejsce na podłodze (najlepiej na dywanie, aby uniknąć zarysowań).
  • Sprawdź, czy posiadasz wszystkie części wymienione na stronie 3.
  • Do montażu zaleca się pracę w dwie osoby.
  • Upewnij się, że masz pod ręką wszystkie narzędzia (jeśli wymagane).
