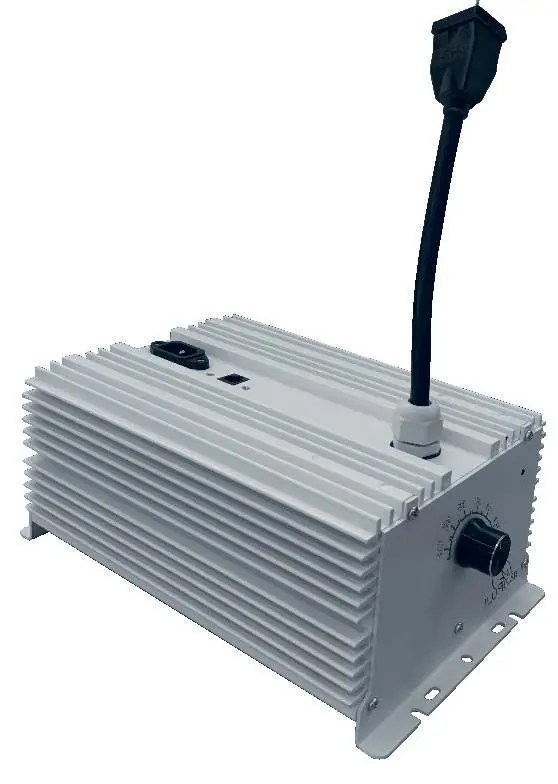

Instrukcja obsługi statecznika zdalnego Iluminar 1000W DE HPS/MH
Szybki przewodnik po instalacji, konfiguracji i konserwacji statecznika zdalnego Iluminar 1000W. Dowiedz się, jak bezpiecznie podłączyć urządzenie, obsługiwać gniazdo Roll Lock oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i bezpiecznej eksploatacji statecznika zdalnego Iluminar 1000W DE HPS/MH. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń i szklarni. Kluczowe jest zapewnienie odpowiedniej wentylacji, unikanie źródeł ciepła oraz stosowanie wyłącznie kompatybilnych opraw oświetleniowych Iluminar.
Instalacja i pierwsze uruchomienie
Zaleca się, aby instalację przeprowadził wykwalifikowany elektryk. Przed montażem należy sprawdzić obciążenie panelu elektrycznego (maksymalnie 80% wydajności). Kroki instalacji:
- Znajdź miejsce z odpowiednią wentylacją, z dala od źródeł ciepła.
- Zainstaluj lampę w oprawie i podłącz przewód lampy do statecznika.
- Podłącz przewód zasilający do gniazdka elektrycznego.
- Po uruchomieniu lampy ustaw żądany poziom ściemniania.
Dla prawidłowego wygrzania lampy zaleca się pracę na 100% mocy przez pierwsze 100 godzin.
Obsługa gniazda Roll Lock
System Roll Lock umożliwia bezpieczną instalację lamp DE (HPS, MH, CMH) jedną ręką:
- Przesuń obie dźwignie gniazda do pozycji otwartej (Open).
- Upewnij się, że końcówki przewodów lampy są proste i nieuszkodzone.

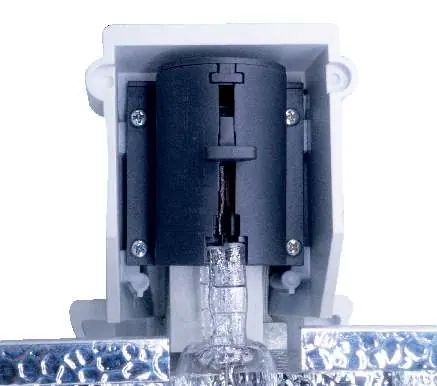

- Wsuń lampę do oprawy, aż zostanie w pełni osadzona.
- Obróć lampę, aby zablokować ją w gnieździe.
- Przesuń dźwignie do pozycji zamkniętej (Closed).
Uwaga: Zawsze używaj rękawiczek ochronnych podczas obsługi lampy, aby uniknąć pozostawienia tłustych śladów, które mogą ulec spaleniu w wysokiej temperaturze.
Ściemnianie i konserwacja
Użyj pokrętła ściemniania, aby zmienić poziomy mocy. Jeśli lampa nie uruchomi się, nie włączaj i wyłączaj zasilania wielokrotnie. Odczekaj 30 minut przed ponownym podłączeniem. W przypadku wyłączenia lampy, która pracowała krócej niż 15 minut, odczekaj 1 godzinę przed ponownym zapłonem (tzw. hot restrike), aby uniknąć uszkodzenia lampy.
Rozwiązywanie problemów
W przypadku problemów sprawdź:
- Czy lampa jest poprawnie osadzona i zablokowana w gnieździe.
- Czy napięcie wejściowe jest zgodne z wymaganiami statecznika.
- Czy okablowanie jest poprawne (dla wersji 240V nie używaj przewodu neutralnego, stosuj dwie fazy i uziemienie).
- Czy lampa nie wykazuje uszkodzeń mechanicznych (pęknięcia, luźne elementy).
Informacje o producencie
ILUMINAR Lighting
Praktyczna pomoc
Typowe problemy
Lampa nie uruchamia się
Sprawdź, czy lampa jest w pełni osadzona w gnieździe i czy napięcie wejściowe jest prawidłowe.
Lampa zgasła i nie chce się ponownie zapalić
Odczekaj 1 godzinę, aż lampa ostygnie (hot restrike), zanim spróbujesz ją ponownie uruchomić.
Uszkodzenie statecznika lub utrata gwarancji
Nie otwieraj obudowy, nie podłączaj urządzeń innych niż oprawy Iluminar i nie używaj zewnętrznych zapłonników.
Przed użyciem
- Sprawdź, czy panel elektryczny obsługuje wymagane obciążenie (maks. 80% wydajności).
- Upewnij się, że miejsce montażu jest chłodne i suche.
- Przygotuj rękawiczki ochronne do montażu lampy.
- Zweryfikuj, czy używasz odpowiedniego przewodu zasilającego dla danego modelu (120V/240V lub 277V).
- Upewnij się, że lampa nie posiada wbudowanego zapłonnika.
Parametry w praktyce
- Napięcie wejściowe
- Wymaga dopasowania do modelu (120V/240V lub 277V); użycie niewłaściwego napięcia grozi uszkodzeniem.
- Crest Factor
- Współczynnik szczytu poniżej 1.7 zapewnia dłuższą żywotność lampy.
- Zdalny montaż
- Statecznik może być oddalony od oprawy o maksymalnie 5 metrów (16 stóp).
Ilustracje i schematy

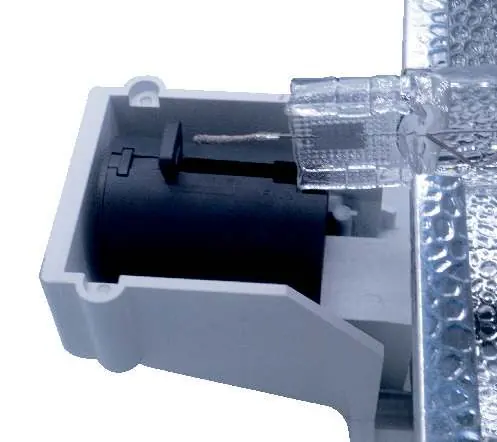

- Zdjęcia A, B i C pokazują mechanizm dźwigni gniazda Roll Lock: przesuwanie dźwigni do pozycji otwartej i zamkniętej.
- Schemat na stronie 3 ilustruje połączenia kontrolera RJ14 oraz typy wtyczek zasilających.
Zgodność modelu
- Kompatybilny wyłącznie z oprawami oświetleniowymi Iluminar.
- Nie używać z lampami posiadającymi wbudowane zapłonniki.
- Nie podłączać do urządzeń typu Flip Box.
