Instrukcja obsługi zewnętrznego kinkietu LED Immax RING 08511L
Szybki przewodnik po instalacji i obsłudze zewnętrznego kinkietu LED Immax RING 08511L. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zewnętrznego kinkietu LED Immax RING (model 08511L). Produkt jest przeznaczony do montażu naściennego. Ze względu na charakter prac elektrycznych, instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z normami EN. Do bezpiecznego montażu wymagana jest obecność co najmniej dwóch osób.
Parametry techniczne
- Model: 08511L
- Moc: 6W
- Strumień świetlny: 340lm
- Temperatura barwowa: 3000K
- Stopień ochrony: IP65 (odporność na pył i strugi wody)
- Napięcie wejściowe: AC 230V 50/60Hz
- Wymiary: 13,5 x 11,7 x 10 cm
- Okres gwarancji: 2 lata
Bezpieczeństwo i instalacja
Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie (bezpieczniki). Oprawę należy rozpakować i położyć na miękkiej podkładce, aby uniknąć zarysowań. Instalacja powinna przebiegać zgodnie z dołączonymi schematami obrazkowymi:
- Wyłącz zasilanie elektryczne.
- Przygotuj miejsce montażu i upewnij się, że instalacja elektryczna jest bezpiecznie odłączona.
- Wykonaj podłączenie przewodów zgodnie ze schematem (L - faza, N - neutralny, uziemienie).
- Zamontuj oprawę na ścianie, postępując zgodnie z instrukcją obrazkową.
Nieprawidłowa instalacja lub ingerencja w konstrukcję oprawy powoduje utratę gwarancji.
Konserwacja i utylizacja
Powierzchnia oprawy nie wymaga specjalnej konserwacji. W razie potrzeby należy ją przecierać miękką szmatką lub prachovką. Po zakończeniu okresu eksploatacji urządzenie należy odłączyć od zasilania, zdemontować i oddzielić poszczególne części przed utylizacją. Odpady należy przekazać do odpowiedniego punktu zbiórki (ASEKOL: AK-016010, WEEE-Reg.-No. DE 88927148).
Informacje o producencie
IMMAX
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy bezpieczniki są włączone oraz czy połączenia elektryczne zostały wykonane poprawnie przez wykwalifikowanego elektryka.
Uszkodzenie powierzchni oprawy
Nie używaj agresywnych środków chemicznych. Powierzchnię należy czyścić wyłącznie miękką szmatką lub prachovką.
Przed użyciem
- Wyłącz zasilanie (bezpieczniki) przed rozpoczęciem prac.
- Upewnij się, że masz pomoc drugiej osoby do bezpiecznego montażu.
- Przygotuj miękką podkładkę, aby nie porysować oprawy podczas montażu.
- Sprawdź, czy posiadasz odpowiednie narzędzia do montażu naściennego.
Ilustracje i schematy

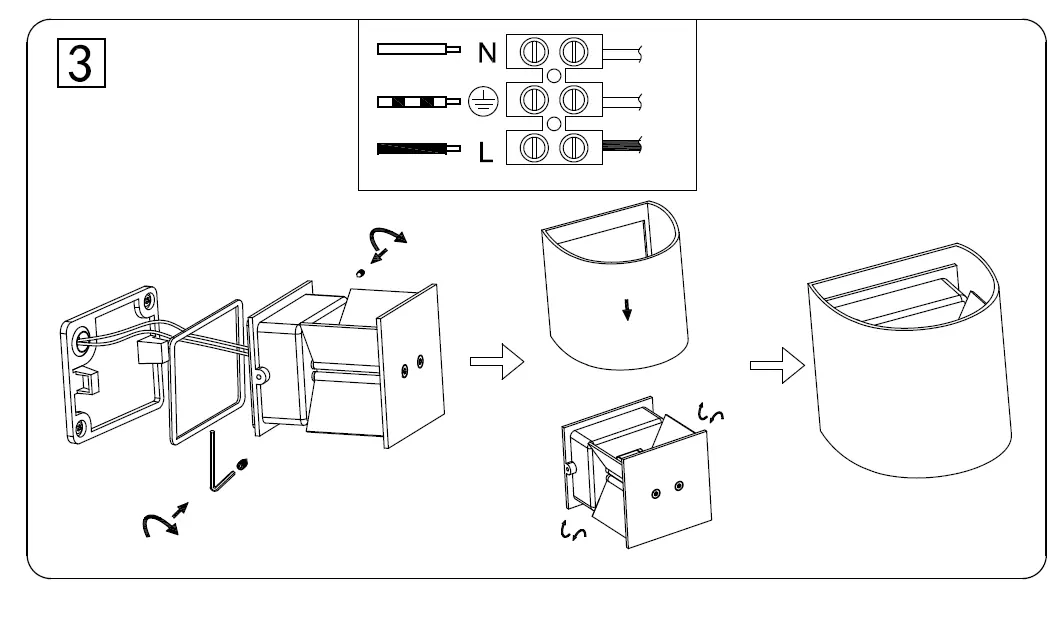

- Schemat 3 przedstawia sposób podłączenia przewodów zasilających (L, N, uziemienie) do kostki przyłączeniowej oraz sekwencję montażu obudowy na podstawie ściennej.
Zgodność modelu
- Produkt wymaga instalacji przez wykwalifikowanego elektryka zgodnie z normami EN.
