Immax NEO 07215L / 07217L Dimmable LED Chandelier

Instrukcja instalacji i obsługi ściemnialnego żyrandola LED Immax NEO 07215L/07217L. Zawiera dane techniczne, wytyczne bezpieczeństwa oraz instrukcję montażu.

Spis treści

Opis produktu

Żyrandol LED Immax NEO 07215L (czarny) oraz 07217L (złoty) to nowoczesne rozwiązanie oświetleniowe typu smart, oparte na protokole Zigbee 3.0. Urządzenie oferuje możliwość płynnej regulacji temperatury barwowej światła w zakresie od 2700K do 6000K oraz funkcję ściemniania, co pozwala na idealne dopasowanie atmosfery w pomieszczeniu. Dzięki kompatybilności z wieloma systemami inteligentnego domu, takimi jak Philips HUE, TUYA, Google Assistant czy Amazon Alexa, żyrandol stanowi wszechstronny element wyposażenia wnętrz.

Bezpieczeństwo i instalacja

Instalacja żyrandola musi być przeprowadzona wyłącznie przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac montażowych należy bezwzględnie wyłączyć zasilanie elektryczne w obwodzie. Produkt zawiera małe elementy, dlatego należy przechowywać go poza zasięgiem dzieci. Nie należy demontować urządzenia samodzielnie, ponieważ grozi to porażeniem prądem elektrycznym. W przypadku stwierdzenia uszkodzenia przewodu zasilającego, nie wolno uruchamiać urządzenia.

Montaż krok po kroku

Proces instalacji rozpoczyna się od wyłączenia bezpieczników. Następnie należy wyznaczyć miejsca na otwory montażowe na suficie przy użyciu ołówka. Po wywierceniu otworów, należy przeciągnąć przewód zasilający przez otwór w podstawie, zamocować ramę montażową za pomocą śrub i podłączyć przewody do kostki zaciskowej. Ostatnim etapem jest zamocowanie klosza do ramy montażowej oraz ponowne włączenie zasilania. Użytkownik ma również możliwość końcowej regulacji wysokości zawieszenia żyrandola za pomocą specjalnej blokady na lince.

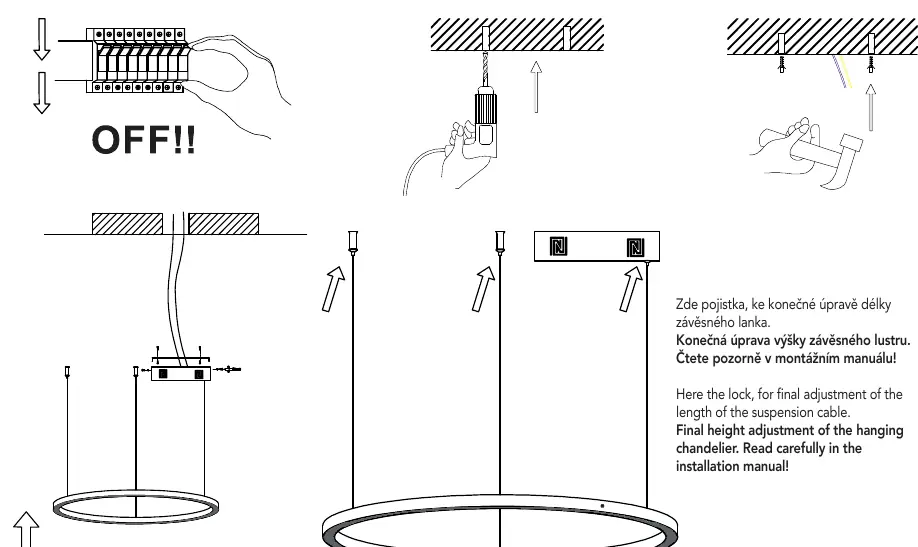

Schemat montażu i regulacji wysokości
Schemat montażu i regulacji wysokości

Konserwacja i utylizacja

Aby utrzymać urządzenie w dobrym stanie, należy chronić je przed zanieczyszczeniami. Do czyszczenia należy używać wyłącznie miękkiej, suchej szmatki. Surowo zabrania się stosowania rozpuszczalników, agresywnych środków chemicznych oraz szorstkich materiałów, które mogłyby porysować powierzchnię. Produktu nie wolno wyrzucać wraz z odpadami komunalnymi. Po zakończeniu okresu eksploatacji należy go przekazać do wyznaczonego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego w celu recyklingu.

Informacje o producencie

IMMAX

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie działa lub przewód jest uszkodzony

Nie uruchamiaj urządzenia i skontaktuj się z serwisem. Nie demontuj produktu samodzielnie.

Błędy podczas instalacji

Upewnij się, że zasilanie jest wyłączone i instalacja została wykonana przez wykwalifikowanego elektryka.

Przed użyciem

  • Wyłącz bezpieczniki przed rozpoczęciem prac
  • Sprawdź, czy przewód zasilający nie jest uszkodzony
  • Upewnij się, że posiadasz odpowiednie narzędzia (wiertarka, ołówek)
  • Zweryfikuj, czy instalacja elektryczna spełnia wymogi

Parametry w praktyce

Barwa światła
2700-6000K - zakres od ciepłej do zimnej bieli
Strumień świetlny
4300lm - jasność emitowanego światła

Ilustracje i schematy

  • Schemat pokazuje wyłączenie zasilania przed montażem
  • Instrukcja wiercenia otworów montażowych w suficie
  • Sposób podłączenia przewodów do kostki zaciskowej
  • Mechanizm regulacji wysokości zawieszenia za pomocą blokady na lince

Zgodność modelu

  • Współpracuje z systemami: iOS, Android, Amazon Alexa, Apple Siri, Google Assistant
  • Kompatybilny z ekosystemami: Philips HUE, TUYA, Tahoma, Lidl, Ikea
