Instrukcja obsługi reflektora smart Immax NEO CCT+RGB 20W
Szybki przewodnik po instalacji i konfiguracji reflektora smart Immax NEO 20W. Dowiedz się, jak podłączyć urządzenie, sparować je z aplikacją Immax NEO PRO oraz zintegrować z systemami Google Home i Amazon Alexa.
Źródłowy PDF: CS · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Reflektor Immax NEO 20W instaluje się poprzez podłączenie do sieci 230V (z uziemieniem) i konfigurację w aplikacji Immax NEO PRO. Aby sparować urządzenie, należy zresetować je 3-krotnym przełączeniem zasilania. str. 1, 2
Najważniejsze czynności
- Podłączenie elektryczne str. 1
- Parowanie z aplikacją str. 2
Pierwsze uruchomienie
- Pobierz aplikację Immax NEO PRO, zarejestruj się, włącz Bluetooth, zresetuj reflektor (3x włącz/wyłącz) i dodaj urządzenie w aplikacji. str. 2
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie nie wchodzi w tryb parowania
Wykonaj reset: wyłącz i włącz zasilanie 3 razy w odstępach 1-2 sekund.
str. 2Konserwacja i reset
- Resetowanie urządzenia odbywa się poprzez 3-krotne włączenie i wyłączenie zasilania przełącznikiem ściennym. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 20W | Pobór mocy urządzenia | str. 1 |
| Stopień ochrony | IP65 | Odporność na warunki atmosferyczne | str. 1 |
| Temperatura barwowa | 2700K-6500K | Zakres barwy światła białego | str. 1 |
Gdzie szukać w PDF
- Specyfikacja i instalacja str. 1
- Konfiguracja aplikacji i Smart Home str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Reflektor smart Immax NEO CCT+RGB o mocy 20W to inteligentne oświetlenie zewnętrzne, które pozwala na sterowanie barwą światła (CCT + RGB) oraz jasnością za pomocą aplikacji mobilnej. Urządzenie wymaga podłączenia do sieci Wi-Fi 2.4GHz i jest kompatybilne z systemami Amazon Alexa oraz Google Home.
Dane techniczne
- Moc: 20W
- Zasilanie: AC 230V
- Protokół: Wi-Fi IEEE 802.11b/g/n (2400MHz~2483.5MHz)
- Strumień świetlny: 1620lm
- Temperatura barwowa: 2700K-6500K (CCT) + RGB
- Stopień ochrony: IP65
- Wymiary: 10,8 x 13,1 x 5,7 cm (bez uchwytu)
- Waga: 310g
Instalacja elektryczna
Instalacja musi być przeprowadzona przez osobę z odpowiednimi uprawnieniami elektrycznymi. Przed przystąpieniem do prac należy odłączyć zasilanie.
- Upewnij się, że zasilanie jest wyłączone.
- Podłącz przewody zgodnie z oznaczeniami:
- Faza (L): Brązowy lub Czerwony
- Uziemienie: Żółto-zielony
- Nulowy (N): Niebieski lub Czarny
- Użyj wodoodpornego kabla H05RN-F 3 x 1,0 mm².
- Upewnij się, że urządzenie jest prawidłowo uziemione.
Konfiguracja aplikacji
Aby korzystać z funkcji smart, należy zainstalować aplikację Immax NEO PRO:
- Pobierz aplikację Immax NEO PRO ze sklepu App Store lub Google Play (można użyć kodu QR z instrukcji).
- Zarejestruj się lub zaloguj do swojego konta.
- Włącz Bluetooth w telefonie i upewnij się, że jesteś w tej samej sieci Wi-Fi, do której ma być podłączony reflektor.
- Resetowanie urządzenia: Aby wprowadzić reflektor w tryb parowania, należy 3-krotnie włączyć i wyłączyć zasilanie za pomocą przełącznika ściennego (interwał 1-2 sekundy). Po trzecim włączeniu dioda powinna zacząć migać.
- W aplikacji wybierz dodawanie urządzenia. Aplikacja automatycznie wykryje reflektor lub należy dodać go ręcznie w zakładce Immax NEO.
- Wprowadź dane sieci Wi-Fi i potwierdź parowanie.
Integracja z systemami Smart Home
Reflektor można sterować głosowo:
- Amazon Alexa: W aplikacji Alexa włącz umiejętność (skill) "Immax Neo Pro", zaloguj się na swoje konto Immax i wyszukaj urządzenia (Discover devices).
- Google Home: W aplikacji Google Home dodaj urządzenie, wybierz "Immax Neo Pro" i zaloguj się na swoje konto.
Bezpieczeństwo i konserwacja
- Nie używaj urządzenia, jeśli kabel zasilający jest uszkodzony.
- Nie demontuj urządzenia samodzielnie.
- Czyść urządzenie miękką, suchą szmatką. Nie używaj agresywnych środków chemicznych ani rozpuszczalników.
- Chronić przed dziećmi.
- W przypadku wykrycia zapachu spalenizny lub dymu, natychmiast odłącz zasilanie i skontaktuj się z serwisem.
Informacje o producencie
IMMAX
Praktyczna pomoc
Typowe problemy
Urządzenie nie łączy się z aplikacją
Upewnij się, że telefon jest w sieci Wi-Fi 2.4GHz, włącz Bluetooth i wykonaj reset urządzenia (3x włącz/wyłącz przełącznikiem ściennym).
Urządzenie nie reaguje na polecenia głosowe
Sprawdź, czy konto Immax Neo Pro jest poprawnie połączone z aplikacją Alexa lub Google Home i czy nazwa urządzenia w aplikacji jest łatwa do rozpoznania.
Przed użyciem
- Sprawdź, czy instalacja elektryczna jest zgodna z przepisami.
- Upewnij się, że posiadasz stabilne połączenie Wi-Fi 2.4GHz.
- Pobierz i zainstaluj aplikację Immax NEO PRO.
- Przygotuj narzędzia do montażu (reflektor wymaga uziemienia).
Pokaż więcej Pokaż mniej
Ilustracje i schematy

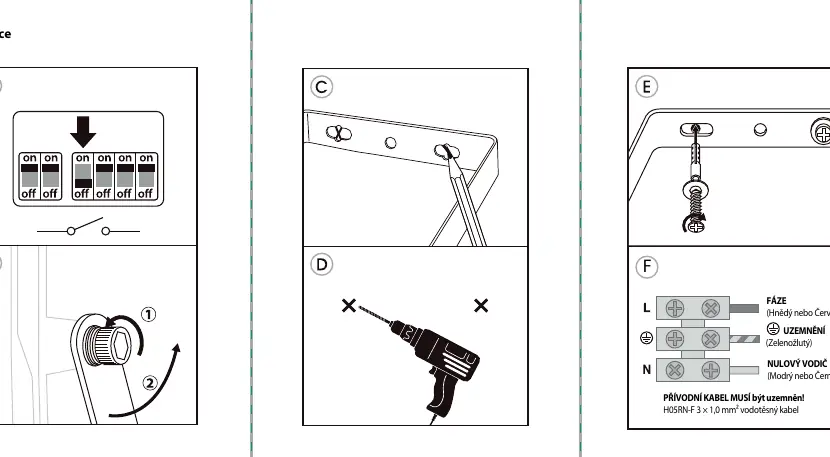

- Schemat instalacji (A-F) pokazuje sposób montażu uchwytu oraz podłączenia przewodów zasilających do kostki przyłączeniowej.
Zgodność modelu
- Wymaga sieci Wi-Fi 2.4GHz.
- Współpracuje z Amazon Alexa i Google Home.
