Instrukcja obsługi iniektora PoE++ InLine 10Gigabit
Szybki przewodnik po iniektorze PoE++ InLine 10Gigabit. Dowiedz się, jak podłączyć urządzenie, jakie są parametry zasilania, obsługiwane standardy IEEE oraz specyfikacja techniczna.
Spis treści
Najważniejsze informacje
Iniektor PoE++ InLine 10Gigabit to profesjonalne rozwiązanie typu Plug-and-Play, umożliwiające zasilanie urządzeń sieciowych (takich jak kamery IP, punkty dostępowe WLAN czy telefony VoIP) za pomocą kabla Ethernet. Urządzenie obsługuje standardy IEEE 802.3af/at/bt oraz prędkość transmisji danych do 10 Gb/s, co pozwala na pracę w wymagających środowiskach sieciowych bez konieczności wymiany switcha.
Instalacja i podłączenie
Urządzenie nie wymaga skomplikowanej konfiguracji. Proces instalacji ogranicza się do podłączenia odpowiednich przewodów:
- Data in: Podłącz kabel sieciowy (RJ45) prowadzący od switcha lub routera do portu oznaczonego jako Data in.
- PoE out: Podłącz kabel sieciowy (RJ45) prowadzący do urządzenia końcowego (np. kamery, punktu dostępowego) do portu oznaczonego jako PoE out.
- Zasilanie: Podłącz kabel zasilający do gniazdka sieciowego (AC 100-240 V).
Zaleca się stosowanie kabli kategorii Cat.6 lub wyższej, aby zapewnić pełną wydajność i stabilność zasilania.
Dane techniczne
- Standardy PoE: IEEE 802.3af (PoE), 802.3at (PoE+), 802.3bt (PoE++)
- Maksymalna moc wyjściowa: 90 W
- Prędkość transmisji: 10 Gb/s (10GBase-T)
- Zasilanie wejściowe: AC 100-240 V, 50/60 Hz
- Napięcie wyjściowe PoE: DC 44-57 V
- Wymiary: 187 x 95 x 40 mm
- Waga: ok. 490 g
Bezpieczeństwo i warunki pracy
Urządzenie wyposażone jest w zintegrowany system ochrony przed przepięciami oraz wyładowaniami elektrostatycznymi (ESD), co zapewnia niezawodną pracę w trudnych warunkach. Należy przestrzegać następujących warunków środowiskowych:
- Temperatura pracy: -20 do 50 °C
- Temperatura przechowywania: -40 do 85 °C
- Wilgotność: 5-90% (bez kondensacji)
Informacje o producencie
InLine
Praktyczna pomoc
Typowe problemy
Brak zasilania urządzenia końcowego
Upewnij się, że używasz kabla sieciowego kategorii Cat.6 lub wyższej. Sprawdź, czy urządzenie końcowe jest zgodne ze standardem PoE (IEEE 802.3af/at/bt).
Niska prędkość transmisji danych
Zweryfikuj, czy kable Ethernet użyte w instalacji obsługują standard 10GBase-T.
Przed użyciem
- Sprawdź, czy urządzenie końcowe wymaga zasilania PoE.
- Upewnij się, że posiadasz kabel sieciowy Cat.6 lub lepszy.
- Sprawdź, czy napięcie w gniazdku mieści się w zakresie 100-240 V.
- Upewnij się, że porty Data in i PoE out są podłączone do odpowiednich urządzeń.
Parametry w praktyce
- IEEE 802.3bt
- Standard PoE++ pozwalający na przesyłanie mocy do 90 W.
- ESD/Przepięcia
- Wbudowane zabezpieczenia chroniące sprzęt przed skokami napięcia i wyładowaniami.
Ilustracje i schematy

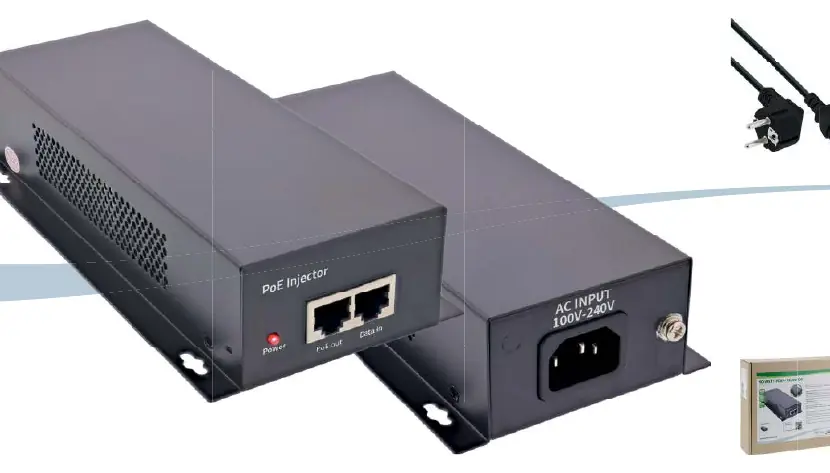

- Urządzenie posiada dwa porty RJ45: 'Data in' (wejście sygnału z sieci) oraz 'PoE out' (wyjście sygnału z zasilaniem do urządzenia końcowego).
- Dioda LED 'POWER' sygnalizuje stan pracy urządzenia.
Zgodność modelu
- Kompatybilne ze wszystkimi standardami PoE: 802.3af, 802.3at, 802.3bt.
