Innova FLEX 100H – Centrala rekuperacyjna zintegrowana z obróbką powietrza
Instrukcja instalacji, obsługi i konserwacji wysokowydajnej centrali rekuperacyjnej Innova FLEX 100H. Dowiedz się, jak poprawnie zamontować, podłączyć i serwisować urządzenie.
Spis treści
Opis produktu

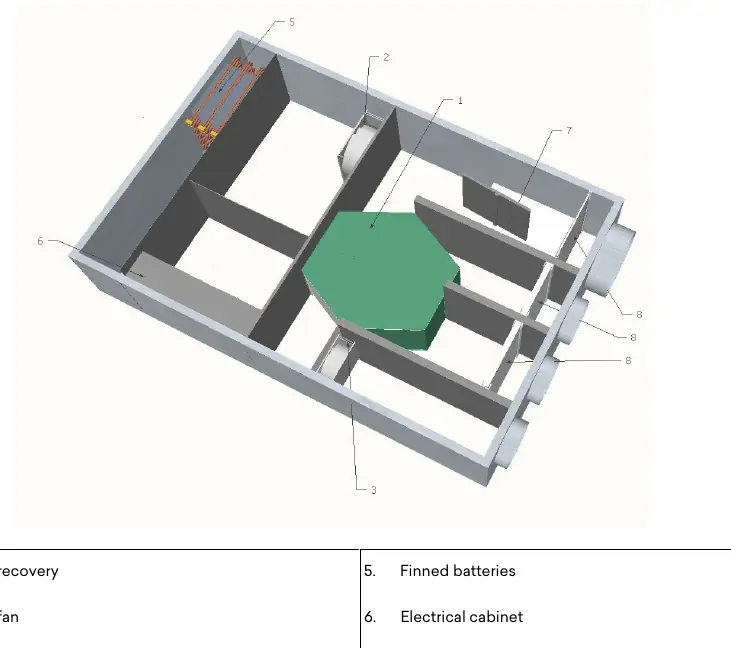

Innova FLEX 100H to wysokowydajna centrala rekuperacyjna zintegrowana z systemem obróbki powietrza. Urządzenie wyposażone jest w polipropylenowy wymiennik przeciwprądowy o sprawności powyżej 90% oraz energooszczędne wentylatory typu plug-fan z silnikami bezszczotkowymi. Konstrukcja oparta jest na samonośnej ramie z blachy ocynkowanej z izolacją termiczną i akustyczną.
Bezpieczeństwo
Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie elektryczne. Urządzenie musi być uziemione zgodnie z obowiązującymi przepisami. Zabrania się modyfikowania zabezpieczeń, dotykania urządzenia mokrymi częściami ciała oraz blokowania wlotów i wylotów powietrza. W przypadku wycieku wody należy natychmiast wyłączyć zasilanie i zamknąć zawory wodne.
Instalacja i uruchomienie
Urządzenie przeznaczone jest do montażu wewnątrz budynków mieszkalnych w temperaturze otoczenia od 0°C do 45°C. Montaż może odbywać się na suficie lub podłodze przy użyciu prętów gwintowanych. Należy zapewnić swobodny dostęp do urządzenia w celu serwisowania. Wymagane jest podłączenie kanałów powietrznych, zasilania 230V, odpływu kondensatu (z syfonem) oraz instalacji hydraulicznej.
Obsługa
Sterowanie odbywa się za pomocą naściennego panelu dotykowego. Użytkownik może wybierać prędkość wentylatorów (nocna, nominalna, maksymalna), zmieniać tryb pracy (lato/zima) oraz ustawiać parametry temperatury i wilgotności. Funkcja AUTO pozwala na automatyczną regulację przepływu powietrza na podstawie czujników jakości powietrza i wilgotności.
Konserwacja
Regularna konserwacja jest kluczowa dla optymalnej pracy urządzenia. Należy okresowo sprawdzać stan filtrów i wymieniać je w razie potrzeby. Wymiennik ciepła oraz wentylatory powinny być czyszczone przez wykwalifikowany personel przy użyciu odkurzacza lub sprężonego powietrza o niskim ciśnieniu. Podczas czyszczenia wentylatorów nie wolno usuwać metalowych klipsów wyważających.
Usterki
W przypadku awarii system sygnalizuje błąd kodem na wyświetlaczu lub sekwencją błysków diody LED na płycie głównej. Typowe problemy, takie jak brak zasilania, hałas czy wibracje, należy rozwiązywać zgodnie z tabelą diagnostyczną zawartą w instrukcji, sprawdzając szczelność kanałów, czystość filtrów oraz poprawność podłączeń elektrycznych.
Utylizacja
Demontaż i utylizacja urządzenia muszą być przeprowadzane wyłącznie przez autoryzowany personel zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska.
