Instrukcja obsługi patch panelu Intellinet 0.5U 90° Cat6 24-Port
Szybki przewodnik instalacji patch panelu Intellinet 0.5U 90° Cat6 24-Port. Zawiera instrukcje zarabiania kabli, schematy kodowania kolorami IDC (T568A/T568B) oraz zasady bezpieczeństwa.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu patch panelu Intellinet 0.5U 90° Cat6 24-Port (model 721134). Kluczowe czynności obejmują przygotowanie kabli, ich poprawne ułożenie w złączach IDC zgodnie z wybranym standardem kolorystycznym oraz zabezpieczenie panelu. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa.

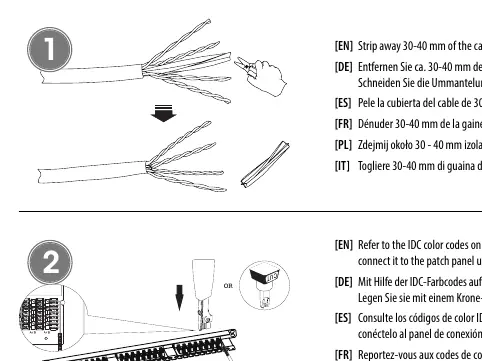

Przygotowanie kabli
- Zdejmij 30-40 mm izolacji zewnętrznej z kabla.
- Rozdziel żyły na 4 pary.
- Obetnij plastikowy krzyżak (separator) równo z krawędzią izolacji kabla.
Instalacja i podłączenie
- Umieść każdą żyłę w odpowiednim złączu IDC, korzystając z tabeli kodów kolorystycznych znajdującej się w instrukcji.
- Użyj narzędzia uderzeniowego (typu Krone lub 110D), aby wcisnąć żyły w złącza.
- Przymocuj kable do prowadnicy za pomocą opasek kablowych, aby zapewnić porządek i odciążenie złączy.
- Zamknij górną część panelu i zabezpiecz ją, dokręcając boczne śruby.
Kody kolorystyczne IDC
Panel obsługuje standardy T568A oraz T568B. Należy upewnić się, że wszystkie złącza w instalacji są wykonane w tym samym standardzie.
Bezpieczeństwo
- Produkt nie jest zabawką; przechowywać poza zasięgiem dzieci.
- Nie używać kabli z luźnymi wtyczkami lub gniazdami, które mogą się przegrzewać.
- Unikać nadmiernego zginania kabli przy końcówkach, aby zapobiec uszkodzeniom wewnętrznym.
- Regularnie sprawdzać stan kabli pod kątem przetarć lub odsłoniętych przewodów.
Informacje o producencie
Intellinet Network Solutions
Praktyczna pomoc
Typowe problemy
Upewnij się, że używasz odpowiedniego narzędzia uderzeniowego (Krone lub 110D) i że żyły zostały poprawnie ułożone zgodnie z kodem kolorystycznym.
Przed użyciem upewnij się, że złącza są czyste i suche. Nie używaj wody ani rozpuszczalników do czyszczenia.
Przed użyciem
- Przygotuj narzędzie uderzeniowe typu Krone lub 110D.
- Sprawdź, czy wybrany standard okablowania to T568A czy T568B.
- Upewnij się, że masz opaski kablowe do zabezpieczenia przewodów.
- Sprawdź, czy kabel nie jest uszkodzony (brak przetarć, odsłoniętych żył).
