Instrukcja montażu lampy wiszącej Invicta Interior 46014
Instrukcja montażu lampy wiszącej Invicta Interior 46014. Dowiedz się, jak bezpiecznie zainstalować lampę, podłączyć przewody i zamontować żarówkę G9.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja montażu lampy wiszącej Invicta Interior 46014 obejmuje listę części, schemat podłączenia elektrycznego oraz kroki instalacji sufitowej. Wymagana jest żarówka G9 LED o mocy do 3W. str. 1
Najważniejsze czynności
- Podłączenie elektryczne str. 1
- Montaż żarówki str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | G9 LED | Wymagany typ żarówki | str. 1 |
| Moc maksymalna | 3W | Limit mocy żarówki | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu lampy wiszącej Invicta Interior (modele 46014, 46015, 46016). Przed przystąpieniem do prac upewnij się, że zasilanie elektryczne jest wyłączone. Lampa wymaga żarówki typu G9 LED o maksymalnej mocy 3W (brak w zestawie).
Elementy zestawu
- A: Lampa z przewodem i podsufitką
- B: Klosz
- F: Kołki rozporowe (2 szt.)
- D: Wkręty (2 szt.)

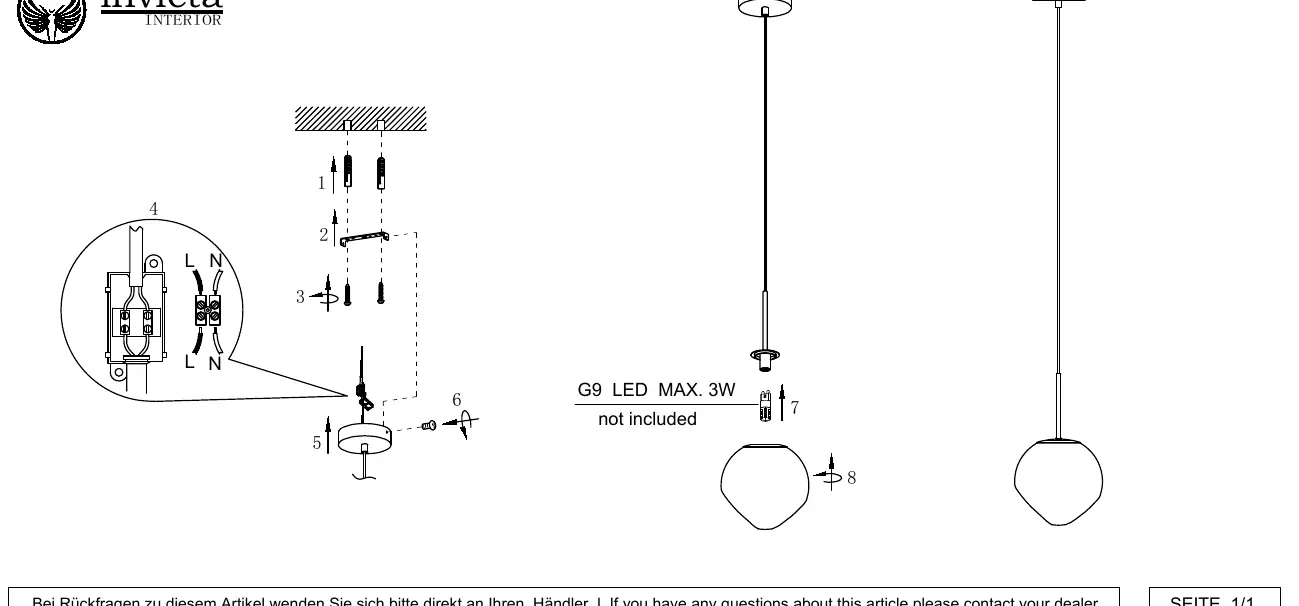

Montaż i instalacja
- Wywierć otwory w suficie zgodnie z rozstawem wspornika montażowego.
- Przykręć wspornik montażowy do sufitu za pomocą kołków i wkrętów.
- Podłącz przewody zasilające do kostki przyłączeniowej w podsufitce (L - przewód fazowy, N - przewód neutralny).
- Zamocuj obudowę lampy do wspornika montażowego.
- Wkręć żarówkę G9 LED (maks. 3W).
- Zamontuj klosz na oprawie lampy.
Dane techniczne
- Typ żarówki: G9 LED
- Maksymalna moc: 3W
- Zasilanie: Standardowa sieć elektryczna
Praktyczna pomoc
Typowe problemy
Należy dokupić żarówkę typu G9 LED o mocy maksymalnej 3W.
Upewnij się, że przewody L (fazowy) i N (neutralny) są poprawnie wpięte w kostkę przyłączeniową zgodnie ze schematem.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem montażu.
- Sprawdź zawartość opakowania (części A, B, F, D).
- Przygotuj żarówkę G9 LED (brak w zestawie).
- Upewnij się, że masz odpowiednie narzędzia do wiercenia w suficie.
