Instrukcja montażu szafki wiszącej Invicta Interior 46647

Kompletny przewodnik montażu i regulacji szafki wiszącej Invicta Interior 46647. Dowiedz się, jak bezpiecznie zamontować mebel na ścianie oraz jak wyregulować zawiasy drzwi.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja opisuje proces montażu szafki wiszącej na ścianie przy użyciu ramy metalowej oraz procedurę regulacji zawiasów drzwiowych. str. 1, 2

Najważniejsze czynności

Montaż ramy na ścianie str. 1
Regulacja zawiasów drzwi str. 2

Problemy i rozwiązania

Drzwi wymagają regulacji

Użyj śrub na zawiasach do regulacji wysokości, głębokości lub ustawienia bocznego.

str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Max load	60 kg	Całkowita nośność szafki	str. 1
Shelf load	8 kg	Nośność półki	str. 1

Gdzie szukać w PDF

Regulacja drzwi str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

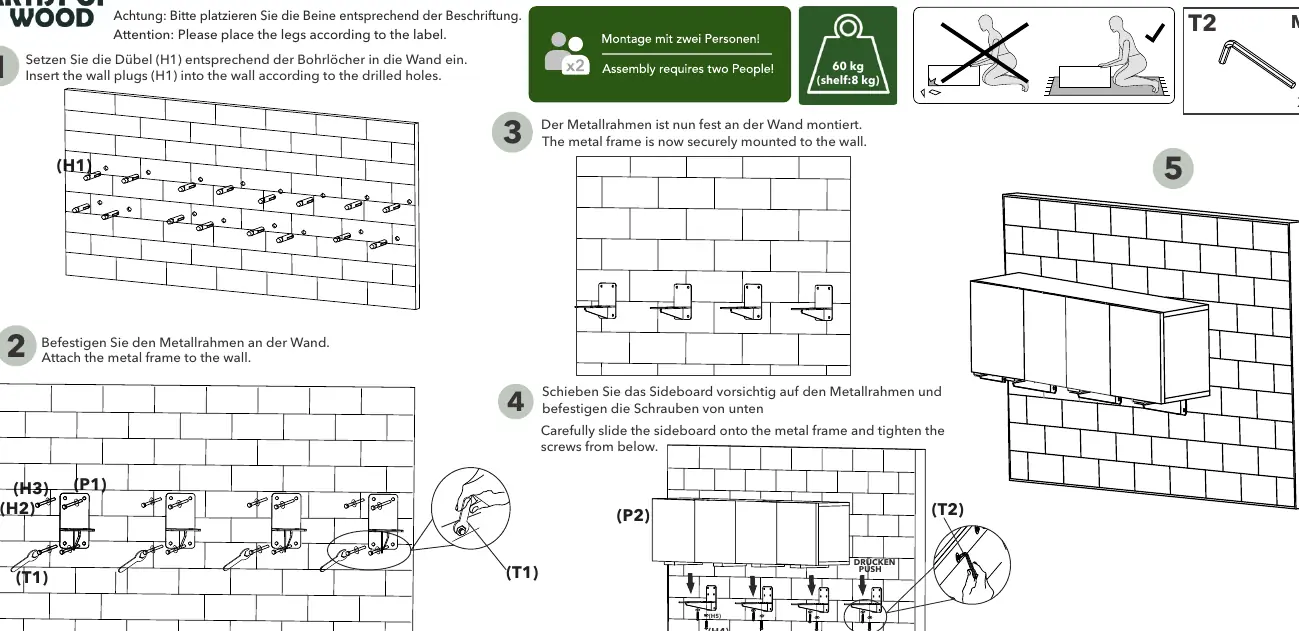

Schemat montażu ramy metalowej i zawieszenia szafki

Strona 1

Strona 2

Najważniejsze informacje

Szafka wisząca Invicta Interior 46647 wymaga montażu przez dwie osoby ze względu na wagę i konieczność precyzyjnego osadzenia na ramie. Maksymalne dopuszczalne obciążenie szafki wynosi 60 kg, przy czym maksymalne obciążenie pojedynczej półki to 8 kg.

Montaż na ścianie

Przygotuj niezbędne narzędzia i elementy montażowe (P1, P2, H1-H5, T1, T2).
Wywierć otwory w ścianie zgodnie z rozstawem ramy metalowej i umieść w nich kołki rozporowe (H1).
Przymocuj ramę metalową do ściany za pomocą śrub (H3) i podkładek (H2). Upewnij się, że rama jest stabilnie zamocowana.
Ostrożnie nasuń szafkę na zamontowaną ramę metalową.
Zabezpiecz szafkę, dokręcając śruby od spodu (H4, H5) przy użyciu klucza (T2).

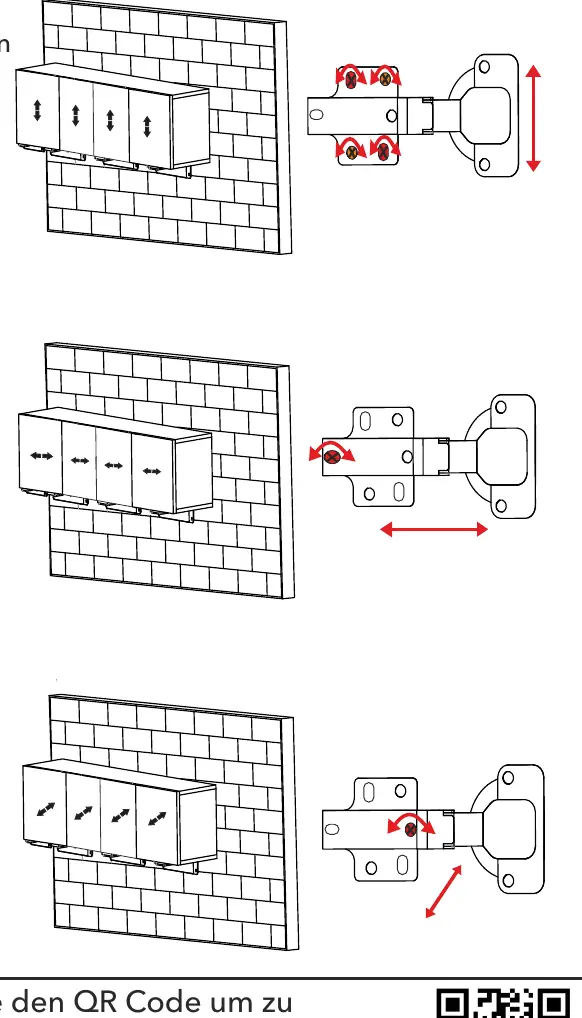

Regulacja drzwi

Jeśli drzwi wymagają korekty ustawienia, skorzystaj z regulacji zawiasów:

Wysokość drzwi: Wyreguluj małe śruby na zawiasie, a następnie dokręć śruby w większym otworze.
Głębokość (odstęp od korpusu): Użyj tylnej śruby na zawiasie, aby zmienić odległość drzwi od szafki.
Ustawienie boczne: Jeśli drzwi są krzywo, użyj przedniej śruby na zawiasie, aby skorygować ich położenie.

Praktyczna pomoc

Typowe problemy

Drzwi są krzywo ustawione

Użyj przedniej śruby na zawiasie, aby wyregulować ustawienie boczne drzwi.

Drzwi ocierają o korpus lub są zbyt wysunięte

Użyj tylnej śruby na zawiasie, aby zmienić głębokość osadzenia drzwi względem korpusu.

Przed użyciem

Upewnij się, że masz dwie osoby do pomocy przy montażu.
Sprawdź, czy ściana jest w stanie utrzymać obciążenie 60 kg.
Zweryfikuj kompletność zestawu (śruby H1-H5, klucze T1-T2).
Przygotuj wiertarkę odpowiednią do rodzaju ściany.
