Instrukcja obsługi kamery dokumentowej IPEVO VZ-R ULTRA
Szybki przewodnik po obsłudze kamery dokumentowej IPEVO VZ-R ULTRA. Dowiedz się, jak poprawnie zamontować podstawę, podłączyć urządzenie przez HDMI lub USB oraz jak korzystać z funkcji sterowania obrazem, ostrością i ekspozycją.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kamera dokumentowa IPEVO VZ-R ULTRA to urządzenie typu dual-mode, umożliwiające przesyłanie obrazu w czasie rzeczywistym bezpośrednio do telewizora, monitora lub projektora przez złącze HDMI, lub do komputera przez złącze USB. Urządzenie posiada matrycę 13MP, wbudowane oświetlenie LED oraz wieloprzegubowy statyw.
Montaż podstawy
Przed rozpoczęciem użytkowania należy zamontować obciążoną podstawę do statywu kamery:
- Przygotuj statyw kamery oraz podstawę.
- Użyj dołączonych śrub oraz śrubokręta, aby trwale połączyć podstawę ze statywem.
- Zachowaj ostrożność podczas montażu, aby nie upuścić podstawy.

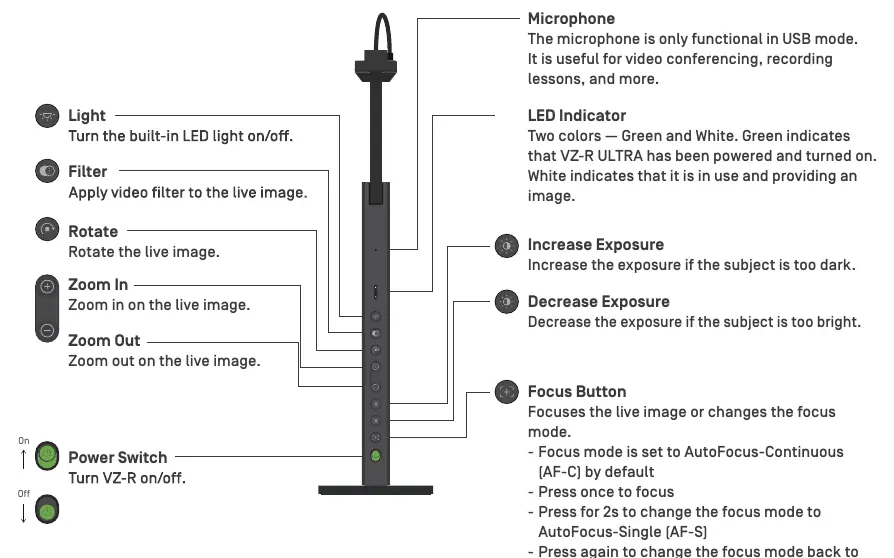

Elementy urządzenia i sterowanie
Panel sterowania na obudowie umożliwia szybką regulację parametrów obrazu:
- Zasilanie: Włącznik zasilania znajduje się na dole panelu.
- Oświetlenie: Przycisk światła włącza/wyłącza wbudowaną diodę LED.
- Ekspozycja: Przyciski zwiększania i zmniejszania ekspozycji pozwalają dostosować jasność obrazu.
- Ostrość (Focus): Naciśnięcie przycisku ustawia ostrość. Przytrzymanie przez 2 sekundy przełącza tryb między AF-C (ciągły) a AF-S (pojedynczy).
- Inne funkcje: Dostępne są również przyciski filtra, obrotu obrazu oraz zoomu.
- Wskaźnik LED: Zielony kolor oznacza włączone zasilanie, biały oznacza, że urządzenie przesyła obraz.
Podłączanie do wyświetlaczy HDMI
Aby korzystać z kamery bez komputera:
- Podłącz kabel HDMI (brak w zestawie) do portu HDMI w kamerze oraz do telewizora, monitora lub projektora.
- Podłącz dołączony kabel USB-C do USB-A do portu USB w kamerze. Drugi koniec kabla podłącz do portu USB w wyświetlaczu (w celu zasilania) lub do zasilacza 5V/1A podłączonego do gniazdka elektrycznego.
- Włącz urządzenie za pomocą przełącznika zasilania.
Użytkowanie w trybie USB
W trybie USB kamera współpracuje z komputerem:
- Podłącz kamerę do komputera za pomocą dołączonego kabla USB.
- Mikrofon wbudowany w urządzenie działa wyłącznie w trybie USB.
- Do pełnego wykorzystania możliwości urządzenia zaleca się użycie oprogramowania IPEVO Visualizer, dostępnego na stronie support.ipevo.com/vz-r_ultra.
Środki ostrożności
Nie używaj ani nie przechowuj urządzenia w następujących miejscach:
- W pobliżu źródeł ciepła.
- W miejscach narażonych na parę lub tłusty dym.
- W pomieszczeniach o wysokiej wilgotności.
- W miejscach piaszczystych lub zapylonych.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Mikrofon działa tylko w trybie USB. Upewnij się, że kamera jest podłączona do komputera.
Użyj przycisków Increase Exposure lub Decrease Exposure na panelu sterowania, aby ręcznie skorygować jasność.
Naciśnij przycisk Focus, aby wymusić ustawienie ostrości. Przytrzymaj przycisk przez 2 sekundy, aby zmienić tryb autofokusa (AF-C/AF-S).
Przed użyciem
- Przykręć podstawę do statywu za pomocą dołączonych śrub.
- Wybierz tryb pracy: HDMI (do TV/projektora) lub USB (do komputera).
- W przypadku pracy przez HDMI, zapewnij zasilanie 5V/1A przez kabel USB.
- Ustaw częstotliwość odświeżania (50Hz lub 60Hz) przełącznikiem na obudowie.
- Włącz zasilanie przełącznikiem na obudowie.
Ilustracje i schematy
- Panel sterowania zawiera przyciski: światło, filtr, obrót, zoom, ekspozycja, ostrość i zasilanie.
- Wskaźnik LED: zielony oznacza zasilanie, biały oznacza aktywną transmisję obrazu.
Zgodność modelu
- Wymaga zasilania 5V/1A przy pracy w trybie HDMI.
- Oprogramowanie IPEVO Visualizer jest zalecane dla pełnej funkcjonalności w trybie USB.
