Instrukcja obsługi sterownika ściemniania LED Iskydance LV 0-1-10V

Szybki przewodnik po sterowniku ściemniania LED Iskydance LV 0-1-10V. Dowiedz się, jak podłączyć urządzenie, skonfigurować częstotliwość PWM oraz jakie są parametry techniczne i ograniczenia instalacji.

Spis treści

Najważniejsze informacje z instrukcji

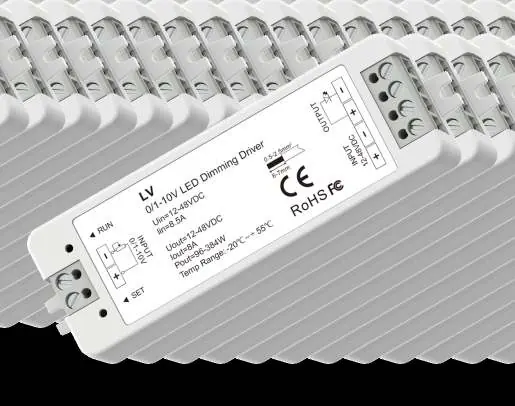

Sterownik Iskydance LV to jednokanałowy ściemniacz LED obsługujący sygnał 0/1-10V. Urządzenie pozwala na płynną regulację jasności w zakresie 0-100% przy użyciu charakterystyki logarytmicznej. Jest kompatybilne z aktywnymi i pasywnymi ściemniaczami ściennymi oraz centralnymi systemami sterowania.

Podłączenie i instalacja

Urządzenie wymaga zasilania stałoprądowego (Constant Voltage) w zakresie 12-48VDC. Schemat podłączenia obejmuje:

Wejście zasilania (Power input + / -)
Wejście sygnału sterującego (0/1-10V signal input)
Wyjście na taśmę LED (LED output + / -)

Zaleca się, aby liczba sterowników podłączonych do jednego ściemniacza nie przekraczała 50 sztuk, a całkowita długość przewodów od ściemniacza do sterownika nie była większa niż 50 metrów.

Ustawienia częstotliwości PWM

Częstotliwość PWM można dostosować do wymagań oświetlenia lub nagrywania wideo (eliminacja migotania). Zmiany dokonuje się za pomocą przycisku SET:

500Hz: Przytrzymaj SET przez 2s (wskaźnik LED mignie raz)
2KHz: Przytrzymaj SET przez 5s (wskaźnik LED mignie dwa razy)
8KHz: Przytrzymaj SET przez 10s (wskaźnik LED mignie 3 razy)
16KHz: Przytrzymaj SET przez 15s (wskaźnik LED mignie 4 razy)

Wyższa częstotliwość PWM redukuje migotanie w kamerach, ale może powodować wyższy poziom szumu elektrycznego i nieznacznie obniżyć prąd wyjściowy.

Dane techniczne

Napięcie wejściowe: 12-48VDC
Prąd wejściowy: 8.5A
Moc wyjściowa: 96W/192W/288W/384W (zależnie od napięcia 12V/24V/36V/48V)
Stopień ochrony: IP20
Temperatura pracy: -20°C do +55°C

Bezpieczeństwo

Sterownik posiada wbudowane zabezpieczenia przed odwrotną polaryzacją, zwarciem, przegrzaniem oraz przeciążeniem.

Praktyczna pomoc

Typowe problemy

Migotanie światła podczas nagrywania wideo

Zwiększ częstotliwość PWM do 8KHz lub 16KHz, przytrzymując przycisk SET przez odpowiedni czas.

Zbyt duży szum elektryczny

Zmniejsz częstotliwość PWM, ponieważ wyższe wartości mogą generować większy hałas.

Przed użyciem

Sprawdź, czy zasilacz dostarcza napięcie stałe (Constant Voltage) w zakresie 12-48VDC.
Upewnij się, że używasz kompatybilnego ściemniacza 0/1-10V.
Sprawdź polaryzację przewodów wejściowych i wyjściowych przed podłączeniem.
Upewnij się, że całkowita długość przewodów sygnałowych nie przekracza 50 metrów.

Parametry w praktyce

Logarytmiczna charakterystyka ściemniania: Zapewnia płynną i naturalną dla ludzkiego oka zmianę jasności światła.

Ilustracje i schematy

Schemat połączeń pokazuje podłączenie zasilacza 12-48VDC do wejścia INPUT oraz taśmy LED do wyjścia OUTPUT.
Sygnał sterujący 0/1-10V jest doprowadzany do dedykowanego wejścia sygnałowego.

Zgodność modelu

Kompatybilny z 0-10V, 1-10V, 10V PWM oraz RX (4 w 1).
Może być sterowany za pomocą prostych ściemniaczy obrotowych lub centralnych systemów sterowania.
