Instrukcja podłączenia silnika wyciągarki 2-przewodowej Jaycar Electronics

Szybki przewodnik instalacji i schemat podłączenia silnika wyciągarki 2-przewodowej Jaycar Electronics. Dowiedz się, jak poprawnie połączyć przełącznik, akumulator i wyłącznik automatyczny.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Dokument przedstawia schemat elektryczny podłączenia silnika wyciągarki 2-przewodowej do akumulatora 12V za pomocą przełącznika 2-pozycyjnego i wyłącznika automatycznego. str. 1

Najważniejsze czynności

Podłącz przełącznik do styków A1, A2 i C oraz wepnij wyłącznik automatyczny w obwód zasilania. str. 1

Problemy i rozwiązania

Silnik pracuje w odwrotnym kierunku

Zamień miejscami przewody podłączone do styków A1 i A2.

str. 1

Gdzie szukać w PDF

Schemat połączeń str. 1

Spis treści

Najważniejsze informacje o podłączeniu

Niniejszy dokument zawiera schemat elektryczny niezbędny do poprawnego podłączenia silnika wyciągarki 2-przewodowej. Instrukcja obejmuje połączenia między akumulatorem, wyłącznikiem automatycznym, przełącznikiem sterującym a silnikiem.

Wymagane komponenty

Przełącznik 2-pozycyjny (środkowe położenie wyłączone, sprężynowy) o parametrach 12V 5A lub wyższych.
Wyłącznik automatyczny (Circuit Breaker).
Akumulator 12V.

Schemat połączeń

Podłączenie wymaga spięcia przełącznika z odpowiednimi stykami (A1, A2, C) na sterowniku oraz wpięcia wyłącznika automatycznego w obwód zasilania z akumulatora. Należy zachować polaryzację zgodnie z załączonym schematem.

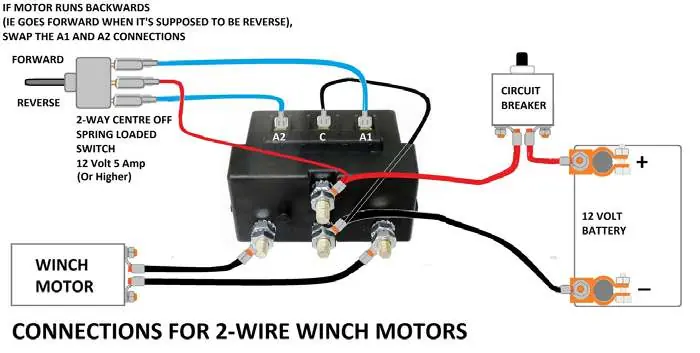

Schemat podłączenia silnika wyciągarki 2-przewodowej

Rozwiązywanie problemów

Jeśli silnik pracuje w odwrotnym kierunku niż oczekiwano (np. wyciąga zamiast wciągać), należy zamienić miejscami przewody podłączone do styków A1 i A2.

Praktyczna pomoc

Typowe problemy

Silnik obraca się w odwrotnym kierunku

Zamień miejscami przewody podłączone do styków A1 i A2.

Przed użyciem

Upewnij się, że przełącznik ma parametry 12V 5A lub wyższe.
Sprawdź, czy wyłącznik automatyczny jest zainstalowany w obwodzie.
Zweryfikuj poprawność połączeń z akumulatorem 12V.
Upewnij się, że używasz przełącznika 2-pozycyjnego ze sprężyną powrotną do środka.
