Instrukcja obsługi głośnika JBL Club 194T
Dowiedz się, jak poprawnie zamontować i podłączyć głośniki wysokotonowe JBL Club 194T. Instrukcja zawiera szczegółowe schematy montażowe, instrukcje okablowania oraz pełną specyfikację techniczną.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- JBL Club 194T to głośniki wysokotonowe (tweeter) o mocy 50W RMS. Instrukcja zawiera schematy montażu wpuszczanego i powierzchniowego oraz schemat podłączenia przez zwrotnicę. str. 2, 3, 4
Najważniejsze czynności
- Montaż wpuszczany str. 2, 3
- Montaż powierzchniowy str. 3
- Podłączenie elektryczne str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ | 3/4" (19mm) Edge-Driven dome tweeter | Rodzaj głośnika wysokotonowego | str. 5 |
| Moc RMS | 50W | Ciągła moc znamionowa | str. 5 |
| Moc szczytowa | 150W | Maksymalna moc chwilowa | str. 5 |
| Impedancja | 3.0 ohm | Opór elektryczny | str. 5 |
Gdzie szukać w PDF
- Lista części str. 2
- Instrukcja montażu str. 3
- Schemat połączeń str. 4
- Specyfikacja str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu oraz podłączenia głośników wysokotonowych JBL Club 194T. Dokument obejmuje listę elementów zestawu, schematy instalacji oraz specyfikację techniczną.
Elementy zestawu
Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy:
- A: Głośnik (2x)
- B: Obudowa głośnika (2x)
- C: Obudowa montażowa (2x)
- D: Pierścień montażowy (2x)
- E: Podstawa montażowa (2x)
- F: Uchwyt montażowy (2x)
- G: Nakrętka (2x)
- H: Podkładka (2x)
- I: Wkręty (6x)
- J: Zwrotnica (2x)
Montaż
Instrukcja przewiduje dwa główne sposoby montażu głośników:
- Montaż wpuszczany: Wykorzystuje elementy A, B, C, D, G, H. Głośnik jest osadzany w otworze montażowym i zabezpieczany od tyłu.

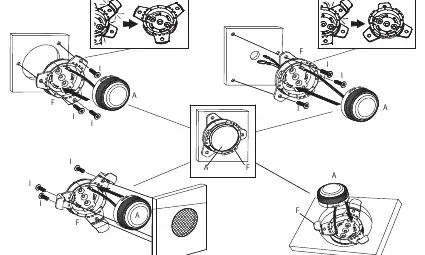

- Montaż powierzchniowy: Wykorzystuje elementy A, F oraz wkręty I. Głośnik jest mocowany do powierzchni za pomocą uchwytu F.
Podłączenie
Głośniki należy podłączyć do wzmacniacza za pośrednictwem dołączonych zwrotnic (element J). Należy zwrócić uwagę na polaryzację (+/-) podczas łączenia przewodów głośnikowych ze zwrotnicą oraz wzmacniaczem.
Dane techniczne
- Typ: 3/4" (19mm) Edge-Driven dome tweeter
- Moc: 50W RMS, 150W peak
- Czułość (@ 2.83V): 92dB
- Pasmo przenoszenia: 3kHz – 20kHz
- Impedancja nominalna: 3.0 ohm
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączeń przewodów (+/-) przy zwrotnicy i wzmacniaczu oraz upewnij się, że zwrotnica jest poprawnie wpięta.
Upewnij się, że otwór montażowy jest odpowiednio przygotowany i że pierścień montażowy (D) jest dokręcony z odpowiednią siłą.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części A-J
- Wybierz metodę montażu (wpuszczany lub powierzchniowy)
- Przygotuj otwór montażowy o odpowiedniej średnicy
- Upewnij się, że polaryzacja przewodów (+/-) jest zgodna ze schematem
