Instrukcja obsługi subwoofera JBL CLUB 1000SSL / 1200SSL
Szybki przewodnik po instalacji i obsłudze subwooferów samochodowych JBL CLUB 1000SSL oraz 1200SSL. Zawiera wskazówki montażowe, schematy połączeń oraz specyfikacje techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i bezpiecznego użytkowania subwooferów samochodowych JBL serii CLUB (modele 1000SSL oraz 1200SSL). Ze względu na specyfikę montażu w pojeździe, producent zaleca powierzenie instalacji wykwalifikowanemu profesjonaliście. Urządzenie jest przeznaczone wyłącznie do zastosowań mobilnych i nie może być podłączane do sieci elektrycznej.
Ostrzeżenia i porady montażowe
- Zawsze używaj okularów ochronnych podczas pracy z narzędziami.
- Przed rozpoczęciem prac odłącz ujemny przewód (-) od akumulatora pojazdu.
- Sprawdź, czy śruby lub przewody nie uszkodzą przewodów hamulcowych, paliwowych ani wiązek elektrycznych.
- Nie montuj głośników w miejscach narażonych na wilgoć.
- Przed wierceniem otworów usuń zbędny materiał (tkaninę, winyl) nożem introligatorskim, aby uniknąć jego wkręcenia w wiertło.
- Głośne słuchanie muzyki w samochodzie może trwale uszkodzić słuch i ograniczyć zdolność słyszenia ruchu ulicznego.
Podłączenie głośnika
Podłącz terminale + i - na obudowie do wyjść wzmacniacza, zachowując właściwą polaryzację. Do połączenia należy użyć przewodu głośnikowego o przekroju co najmniej 4 mm² (11 AWG).
Wybór miejsca montażu
Wybierz miejsce, które nie utrudnia dostępu do bagażnika, składania siedzeń ani obsługi pokrywy bagażnika. Najlepszym miejscem jest zazwyczaj narożnik bagażnika lub przestrzeni ładunkowej. Obudowę należy bezpiecznie przymocować do powierzchni montażowej.
Konserwacja
Głośnik można czyścić wyłącznie wilgotną szmatką. Nie należy używać żadnych środków czyszczących ani rozpuszczalników.
Dane techniczne
Modele różnią się rozmiarem przetwornika (10 cali dla 1000SSL, 12 cali dla 1200SSL) oraz mocą (odpowiednio 350W RMS / 1050W peak oraz 400W RMS / 1200W peak). Oba modele posiadają impedancję nominalną 2 omy oraz pasmo przenoszenia od 35Hz (lub 30Hz) do 400Hz.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Uszkodzenie obudowy podczas montażu
Używaj wyłącznie śrub dołączonych do zestawu (M6*25 do góry, M5*15 do uchwytów). Użycie niewłaściwych śrub może trwale uszkodzić obudowę.
Ryzyko uszkodzenia słuchu
Unikaj słuchania muzyki na wysokim poziomie głośności podczas jazdy, aby zachować zdolność słyszenia otoczenia.
Przed użyciem
- Odłącz ujemny biegun akumulatora przed rozpoczęciem prac elektrycznych.
- Sprawdź, czy w miejscu wiercenia nie znajdują się przewody hamulcowe lub paliwowe.
- Upewnij się, że używasz przewodu głośnikowego o przekroju min. 4 mm² (11 AWG).
- Zabezpiecz i zaizoluj wszystkie połączenia elektryczne.
- Zachowaj oryginalny paragon i numer seryjny urządzenia dla celów gwarancyjnych.
Parametry w praktyce
- Impedancja nominalna (2 omy)
- Wartość oporu elektrycznego cewki, kluczowa dla doboru kompatybilnego wzmacniacza.
- Pasmo przenoszenia (-6dB)
- Zakres częstotliwości, w którym subwoofer efektywnie odtwarza dźwięk.
Ilustracje i schematy

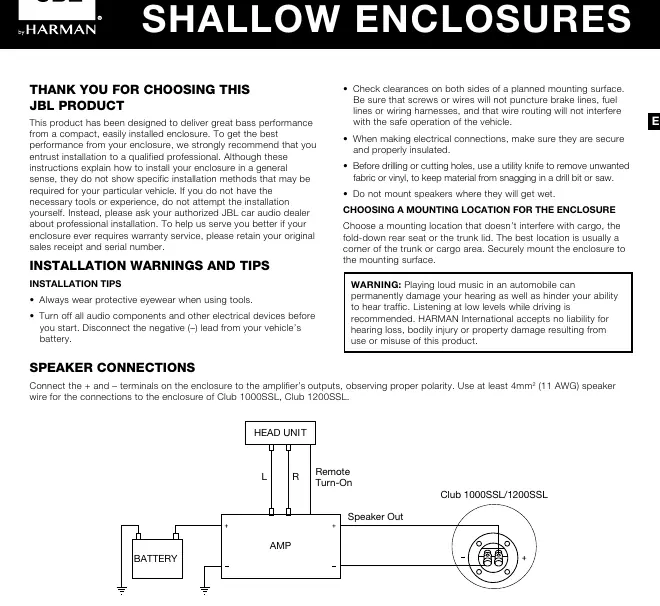

- Schemat połączeń pokazuje podłączenie jednostki głównej (radio) do wzmacniacza (AMP) oraz wyjście głośnikowe wzmacniacza do terminali subwoofera.
- Rysunki montażowe wskazują użycie 4 śrub M6*25 do górnej części obudowy oraz 8 śrub M5*15 do mocowania uchwytów bocznych.
Zgodność modelu
- Produkt przeznaczony wyłącznie do zastosowań mobilnych (samochodowych).
- Nie podłączać bezpośrednio do sieci elektrycznej (gniazdka domowego).
