Instrukcja obsługi subwoofera samochodowego JBL BassPro 8
Szybki przewodnik po subwooferze samochodowym JBL BassPro 8. Poznaj specyfikację techniczną, zawartość zestawu oraz kluczowe funkcje tego systemu basowego o mocy 100W RMS.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- JBL BassPro 8 to aktywny subwoofer samochodowy z wbudowanym wzmacniaczem klasy D o mocy 100W RMS, zaprojektowany do zapewnienia głębokiego basu w kompaktowej obudowie. str. 1, 2
Najważniejsze czynności
- Podłącz wiązkę przewodów do subwoofera i instalacji samochodowej. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc RMS | 100W | Moc ciągła | str. 2 |
| Pasmo przenoszenia | 30Hz – 200Hz | Zakres częstotliwości | str. 2 |
| Bezpiecznik | 10A | Zabezpieczenie prądowe | str. 2 |
Gdzie szukać w PDF
- Przegląd produktu i funkcje str. 1
- Specyfikacja techniczna i zawartość str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

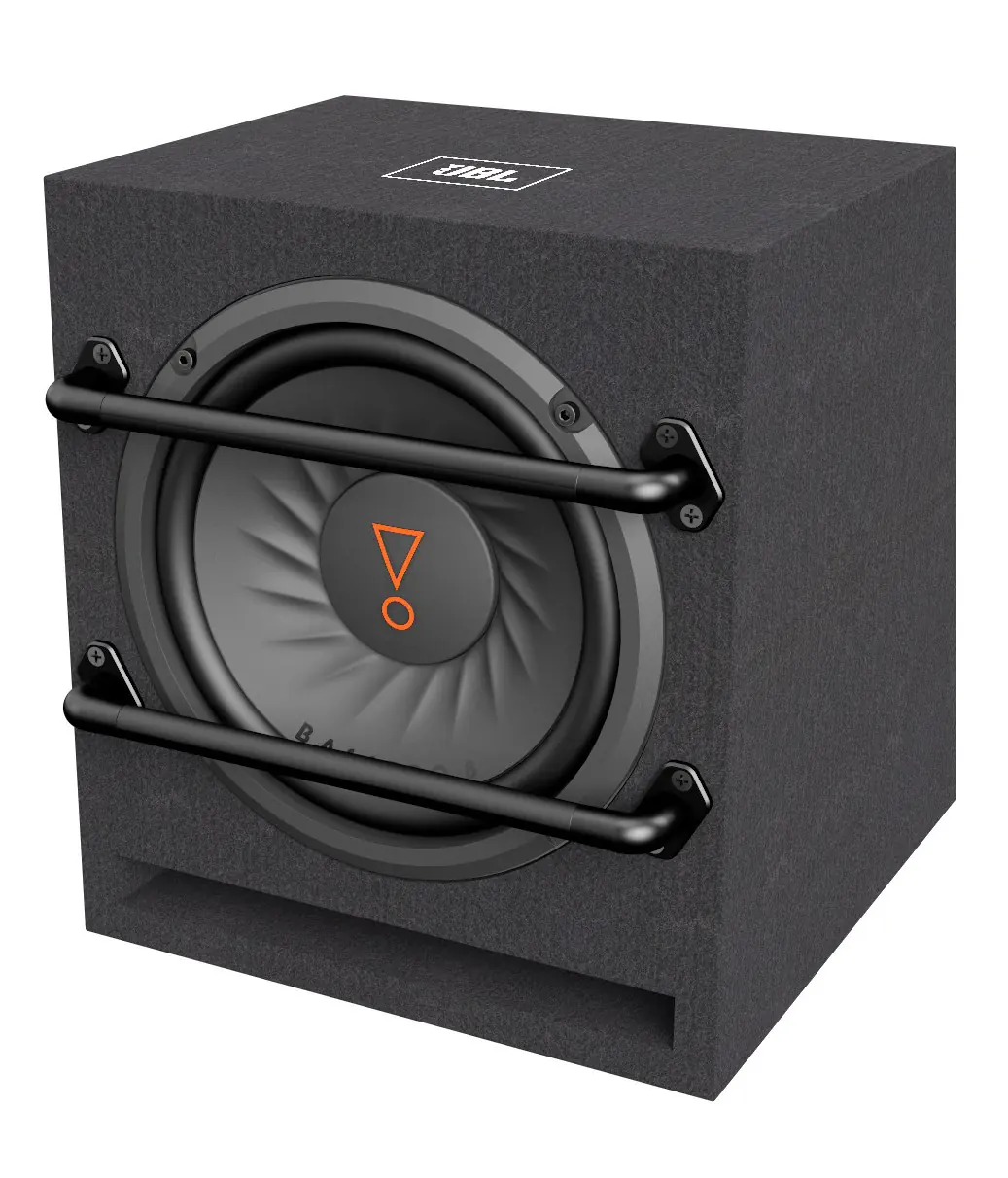

JBL BassPro 8 to kompaktowy, aktywny system subwoofera samochodowego, wyposażony w zintegrowany wzmacniacz klasy D o mocy 100W RMS. Urządzenie zostało zaprojektowane w celu zapewnienia głębokiego i czystego basu przy zachowaniu niewielkich wymiarów obudowy.
Zawartość zestawu
- Subwoofer w obudowie typu slot-port
- Wiązka przewodów ze złączami
- Pilot zdalnego sterowania poziomem basu
- Dwie naklejki JBL
- Skrócona instrukcja obsługi

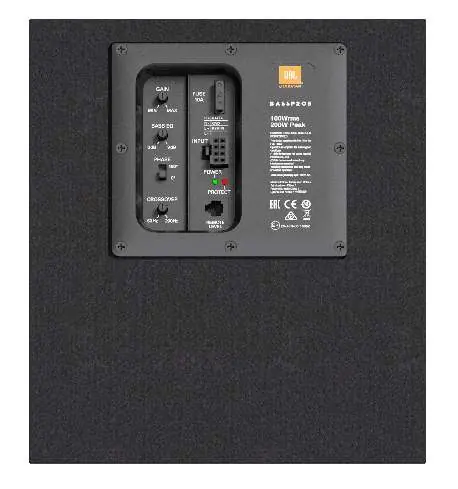

Funkcje i budowa
Obudowa typu slot-port została dostrojona przez inżynierów JBL w celu minimalizacji rezonansów. Zastosowano sztywny, lekki głośnik niskotonowy z polipropylenu. Wzmacniacz klasy D zapewnia wydajną pracę, mniejsze nagrzewanie się oraz niższy pobór prądu z instalacji elektrycznej pojazdu. Zewnętrzne pręty ochronne zabezpieczają głośnik przed uszkodzeniami mechanicznymi.
Dane techniczne
- Moc wyjściowa: 100W RMS (200W szczytowa)
- Pasmo przenoszenia: 30Hz – 200Hz
- Bezpiecznik: 10A
- Maksymalny pobór prądu: 9.5A
- Częstotliwość odcięcia (Crossover): 60Hz – 200Hz (nachylenie 12dB/oktawę)
- Podbicie basu (Bass Boost): do +9dB przy 60Hz
- Wymiary: 250mm x 285mm x 263mm x 203mm
Informacje o producencie
JBL
Praktyczna pomoc
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z listą w instrukcji
- Upewnij się, że masz wystarczająco dużo miejsca na montaż (wymiary: 250mm x 285mm x 263mm x 203mm)
- Przygotuj instalację elektryczną pojazdu (wymagany bezpiecznik 10A)
- Zaplanuj miejsce montażu pilota zdalnego sterowania basem
Parametry w praktyce
- Pasmo przenoszenia
- 30Hz – 200Hz - zakres odtwarzanych częstotliwości
