Instrukcja montażu ościeżnicy drzwi przesuwnych Johnson 1500HD Series
Kompletny przewodnik montażu ościeżnicy drzwi przesuwnych Johnson 1500HD Series. Dowiedz się, jak przygotować otwór, zamontować prowadnice, zawiesić drzwi oraz dostosować wymiary ramy do niestandardowych szerokości.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu ościeżnicy drzwi przesuwnych Johnson 1500HD Series, przeznaczonej do ścian o konstrukcji 2x4. Dokument zawiera szczegółowe wytyczne dotyczące przygotowania otworu montażowego, instalacji nadproża, montażu drzwi oraz procedury przycinania ramy dla niestandardowych szerokości drzwi. System obsługuje drzwi o grubości od 25 mm do 45 mm i wadze do 90 kg.

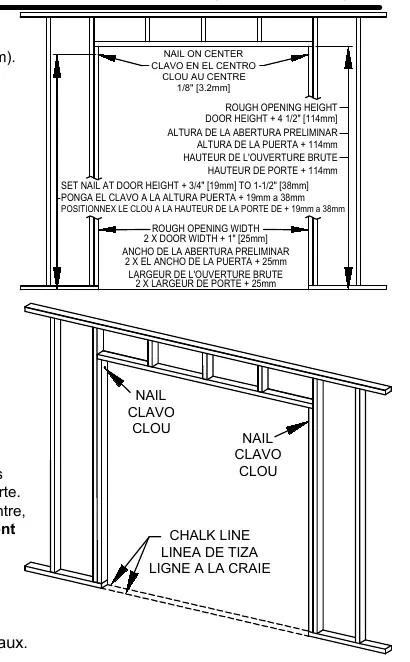

Przygotowanie otworu montażowego
Przed przystąpieniem do montażu należy przygotować otwór w ścianie:
- Szerokość otworu: 2 x szerokość drzwi + 25 mm (1 cal).
- Wysokość otworu: Minimum 2,14 m (84 1/2 cala).
- Nadproże musi być wypoziomowane, a słupki pionowe i ustawione pod kątem prostym.
Montaż ościeżnicy
- Pomiar i oznaczenie: Odmierz 2,05 m od gotowej podłogi (lub 2,07 m od podłoża) i zaznacz wysokość na słupkach. Wbij gwoździe z płaską główką, pozostawiając 3 mm luzu – na nich spoczną wsporniki nadproża.

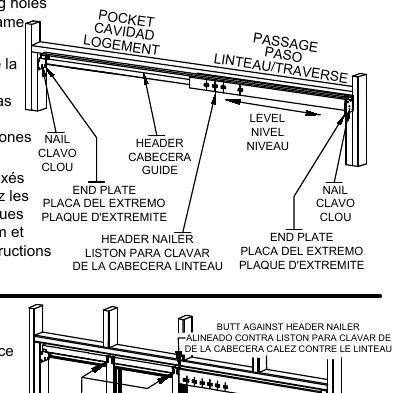

- Instalacja nadproża: Nasuń szczeliny płyt końcowych nadproża na gwoździe. Wypoziomuj nadproże i zabezpiecz je gwoździami przez pozostałe otwory.
- Montaż słupków: Wsuń wypustki płyty podłogowej w słupki stalowe (Split Steel Studs). Dosuń słupki do listwy nadproża i przykręć je za pomocą dwóch wkrętów #8 x 19 mm.
- Zabezpieczenie: Ustaw słupki pionowo między liniami wyznaczonymi na podłodze i przybij je do podłoża.
Montaż drzwi

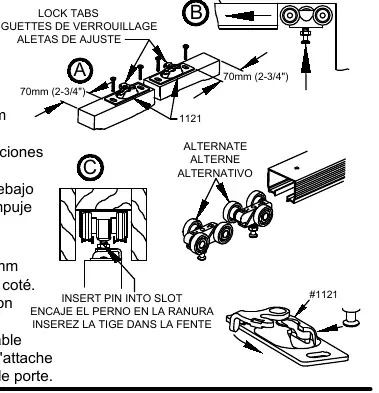

- Przygotowanie drzwi: Zamontuj płytę drzwiową (1121) na górnej krawędzi drzwi, 70 mm od każdej krawędzi.
- Zawieszenie: Wsuń wieszaki (1125) do szyny, naprzemiennie ustawiając koła. Umieść płytę drzwiową pod śrubą regulacyjną wieszaka, unieś drzwi i wciśnij śrubę w płytę.

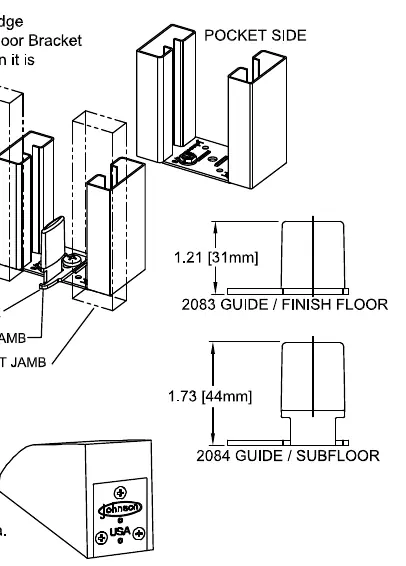

- Wykończenie: Zamontuj wykończeniowe ościeżnice i prowadnice dolne (1550), aby utrzymać drzwi w centrum otworu.

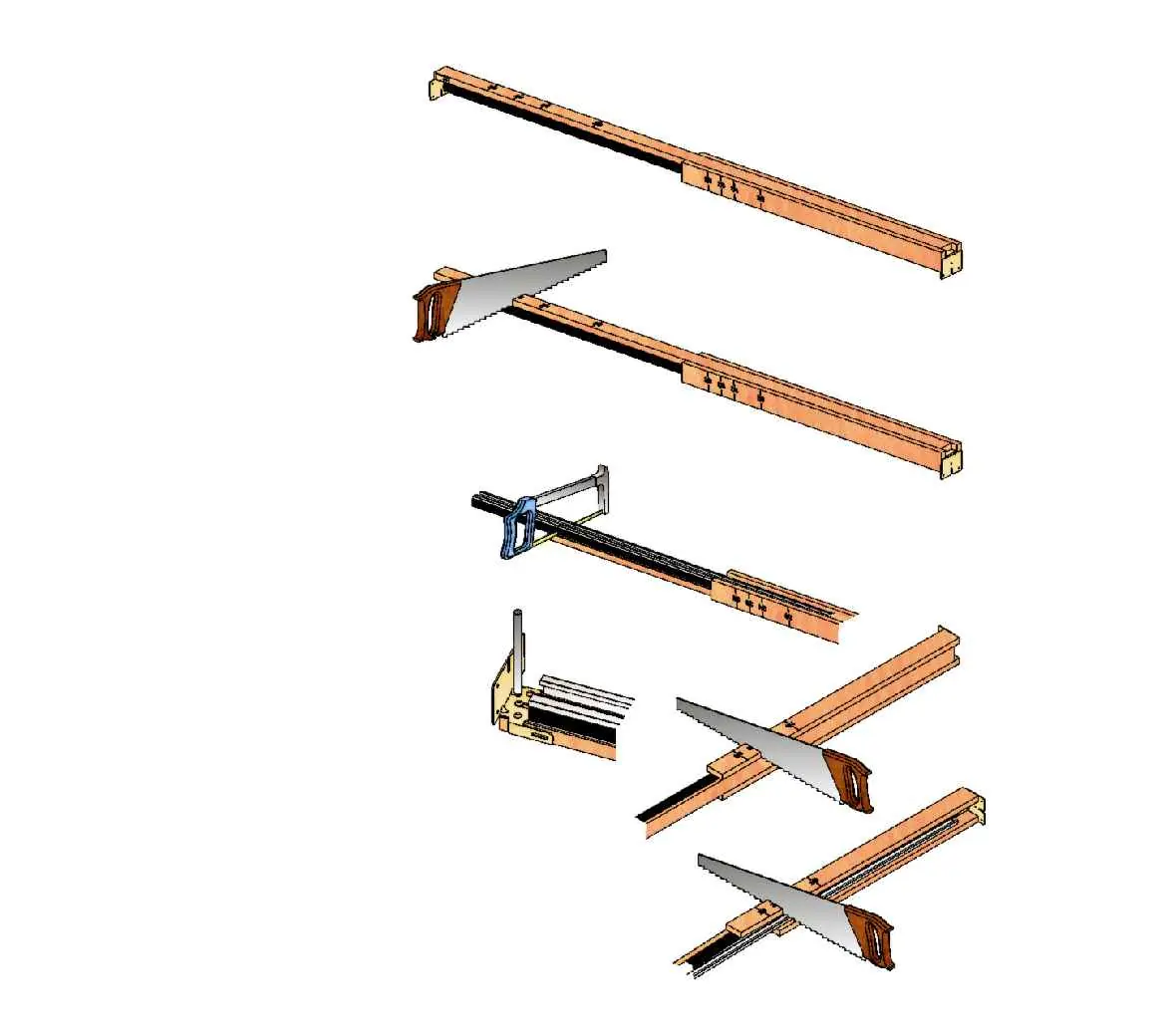

Dostosowanie wymiarów (przycinanie)
Jeśli drzwi mają niestandardową szerokość, ramę można przyciąć:
- Przytnij drewniane nadproże do żądanego rozmiaru.
- Przytnij szynę metalową o 35 mm krócej niż drewniane nadproże.
- Wymień wspornik końcowy na nowym końcu nadproża.
- Przytnij listwy wykończeniowe nadproża zgodnie z oznaczeniami.
Konserwacja i akcesoria
Przed zawieszeniem drzwi upewnij się, że szyna jest czysta i wolna od zanieczyszczeń. W przypadku drzwi zbieżnych należy użyć zestawu 1555. Do prowadzenia drzwi na dole można wykorzystać zestaw 2041.
Praktyczna pomoc
Typowe problemy
Drzwi są wyższe niż 80 cali (2,03 m)
Należy zamówić dłuższe słupki (Split Studs) i podnieść nadproże.
Drzwi są niższe niż 80 cali (2,03 m)
Należy obniżyć nadproże i przyciąć dolne końce słupków (Split Studs).
Ościeżnica wymaga przycięcia
Postępuj zgodnie z instrukcją przycinania (strona 4-6), pamiętając o przycięciu szyny o 35 mm krócej niż drewniane nadproże.
Przed użyciem
- Sprawdź, czy otwór montażowy jest wypoziomowany i pionowy.
- Upewnij się, że masz odpowiednie narzędzia do cięcia drewna i metalu.
- Zweryfikuj, czy posiadasz zestaw do drzwi zbieżnych (1555), jeśli montujesz drzwi podwójne.
- Upewnij się, że ściana ma konstrukcję 2x4.
- Wyczyść szynę z zanieczyszczeń przed zawieszeniem drzwi.
Parametry w praktyce
- Rough Opening Width
- 2x szerokość drzwi + 25 mm (1 cal).
- Rough Opening Height
- 84 1/2 cala (2,14 m).
Ilustracje i schematy
- Schemat montażu nadproża pokazuje sposób mocowania płyt końcowych do słupków.
- Rysunki przycinania ilustrują kolejność cięcia drewna i szyny metalowej.
Zgodność modelu
- Przeznaczone do ścian o konstrukcji 2x4.
- Kompatybilne z zestawem 1555 dla drzwi zbieżnych.
- Kompatybilne z zestawem prowadnic dolnych 2041.
