Instrukcja obsługi lampy sufitowej Juno Saturn FMSFSATL

Szybki przewodnik instalacji i obsługi lampy sufitowej Juno Saturn FMSFSATL. Dowiedz się, jak zamontować oprawę, podłączyć przewody, wybrać temperaturę barwową i rozwiązać problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Juno Saturn FMSFSATL to lampa sufitowa LED z wyborem temperatury barwowej (2700K-5000K). Instalacja wymaga montażu wspornika do puszki przyłączeniowej, podłączenia przewodów zasilających (i opcjonalnie sterujących 0-10V) oraz zabezpieczenia oprawy nakrętkami dekoracyjnymi. str. 2, 5, 6, 7

Najważniejsze czynności

  • Wybór temperatury barwowej str. 6
  • Podłączenie elektryczne str. 7

Pierwsze uruchomienie

  • Wyłącz zasilanie, wybierz temperaturę barwową, zamontuj wspornik, podłącz przewody, zabezpiecz oprawę i włącz zasilanie. str. 5, 6, 7

Problemy i rozwiązania

Lampa nie działa

Sprawdź okablowanie, uziemienie oraz napięcie w linii.

str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie 120V lub 120-277V Wymagane zasilanie 60Hz. str. 8

Gdzie szukać w PDF

  • Instrukcja instalacji str. 2, 3, 4, 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Lampa sufitowa Juno Saturn FMSFSATL to oprawa LED przeznaczona do montażu na puszkach przyłączeniowych (J-box). Przed przystąpieniem do instalacji należy upewnić się, że zasilanie jest wyłączone. Oprawa posiada wbudowany przełącznik temperatury barwowej oraz obsługuje ściemnianie (w zależności od wersji sterownika).

Wybór temperatury barwowej

Przed montażem oprawy na suficie, na tylnej stronie urządzenia znajduje się przełącznik wyboru temperatury barwowej. Możesz wybrać jedną z pięciu opcji: 2700K (miękka), 3000K (ciepła), 3500K (neutralna), 4000K (chłodna) lub 5000K (dzienna).

Przełącznik wyboru temperatury barwowej (CCT)
Przełącznik wyboru temperatury barwowej (CCT)

Montaż i podłączenie

Instalacja wymaga użycia puszki przyłączeniowej o średnicy 3 lub 4 cali (typu octagonal) i głębokości co najmniej 1 3/4 cala. Kroki instalacji:

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5

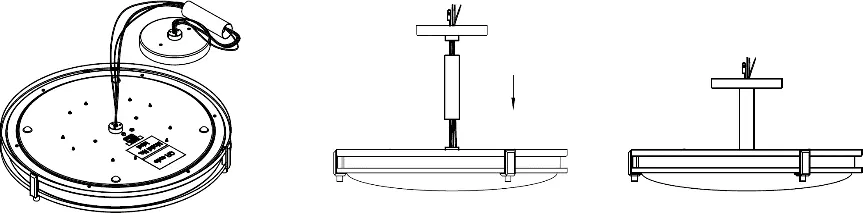

Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6

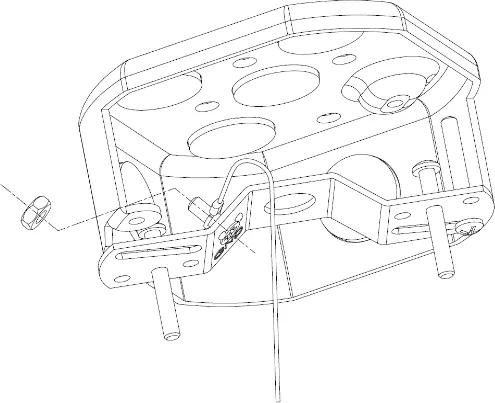

Montaż wspornika do puszki przyłączeniowej
Montaż wspornika do puszki przyłączeniowej

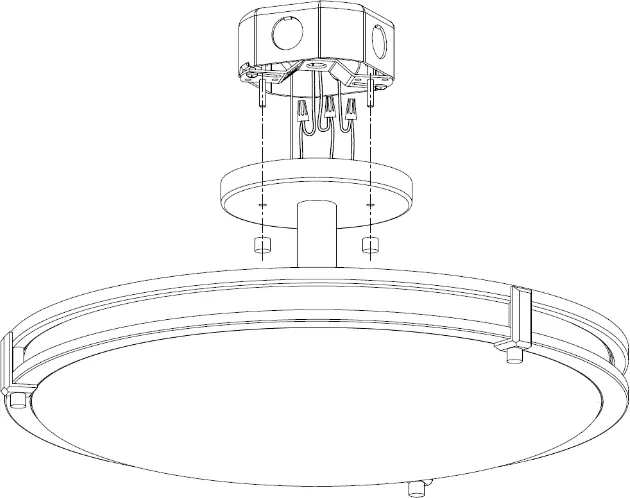

Schemat podłączenia elektrycznego
Schemat podłączenia elektrycznego
  • Wyłącz zasilanie elektryczne w skrzynce bezpieczników.
  • Zamontuj wspornik montażowy do puszki przyłączeniowej za pomocą dostarczonych śrub #8.
  • Przymocuj linkę zabezpieczającą (tether cable) do wspornika.
  • Podłącz przewody: czarny do czarnego (zasilanie), biały do białego (zasilanie), miedziany do uziemienia.
  • W przypadku wersji z funkcją ściemniania 0-10V: podłącz fioletowy przewód (+) do dodatniego przewodu ściemniacza, a różowy (-) do ujemnego. Jeśli ściemniacz nie jest używany, zabezpiecz te przewody nakrętkami.
  • Wsuń przewody do puszki, dopasuj czaszę oprawy do śrub montażowych i dokręć nakrętki dekoracyjne.

Rozwiązywanie problemów

Jeśli oprawa nie działa poprawnie, sprawdź:

  • Czy wszystkie połączenia elektryczne są wykonane prawidłowo.
  • Czy oprawa jest poprawnie uziemiona.
  • Czy napięcie w linii zasilającej jest zgodne z wymaganiami (120V lub 120-277V w zależności od modelu).

W razie dalszych problemów skontaktuj się z pomocą techniczną pod numerem (800) 705-7378.

Praktyczna pomoc

Typowe problemy

Lampa nie świeci po instalacji

Sprawdź poprawność połączeń przewodów, upewnij się, że zasilanie jest włączone i napięcie w linii jest prawidłowe.

Brak możliwości ściemniania

Upewnij się, że używasz kompatybilnego ściemniacza (0-10V dla sterownika uniwersalnego) i że przewody sterujące (fioletowy/różowy) są poprawnie podłączone.

Przed użyciem

  • Wyłącz zasilanie w skrzynce bezpieczników.
  • Upewnij się, że posiadasz puszkę przyłączeniową o głębokości min. 1 3/4 cala.
  • Przygotuj narzędzia: śrubokręt, drabinę, rękawice ochronne.
  • Wybierz żądaną temperaturę barwową przełącznikiem na obudowie przed montażem.

Parametry w praktyce

Temperatura barwowa
Możliwość wyboru: 2700K, 3000K, 3500K, 4000K, 5000K.

Ilustracje i schematy

  • Schemat pokazuje montaż wspornika do puszki przyłączeniowej.
  • Instrukcja podłączenia przewodów zasilających i sterujących ściemnianiem.
  • Ilustracja przełącznika wyboru temperatury barwowej.

Zgodność modelu

  • Kompatybilna z puszkami 3" i 4" (metalowe lub plastikowe).
  • Wymagana głębokość puszki: min. 1 3/4 cala.
  • Wymagana przestrzeń w puszce: min. 3 cale średnicy.
