Instrukcja obsługi kinkietu ściennego Kawoti 21519

Najważniejsze informacje z instrukcji

Kinkiet ścienny Kawoti 21519 to uniwersalna lampa, którą można zainstalować na dwa sposoby: jako stałe oświetlenie przewodowe (hardwire) lub jako lampę wtykową (plug-in). Instrukcja zawiera szczegółowe kroki dla obu metod montażu oraz wytyczne dotyczące bezpieczeństwa elektrycznego.

Bezpieczeństwo

• Przed rozpoczęciem prac zawsze wyłącz zasilanie w głównej skrzynce bezpieczników.
• Nie przekraczaj zalecanej mocy żarówki.
• Lampa posiada spolaryzowaną wtyczkę – nie modyfikuj jej.
• W budynkach wybudowanych przed 1985 rokiem przewody mogą być przystosowane do temperatury 60°C (140°F) – w razie wątpliwości skonsultuj się z elektrykiem.
• Nie zanurzaj lampy w wodzie.

Przygotowanie do montażu

Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie części wymienione w instrukcji. Wymagane narzędzia (brak w zestawie): śrubokręt płaski i krzyżakowy, kombinerki, taśma izolacyjna, obcinaczki do drutu, okulary ochronne, drabina, ściągacz izolacji.

Instalacja przewodowa (Hardwire)

1. Odkręć śruby wspornika montażowego (H2) i zdejmij wspornik (H1) z korpusu lampy.
2. Przymocuj wspornik (H1) do puszki elektrycznej za pomocą śrub (H3).
3. Usuń przewód zasilający (wtyczkę), odłączając przewody wewnątrz korpusu lampy.

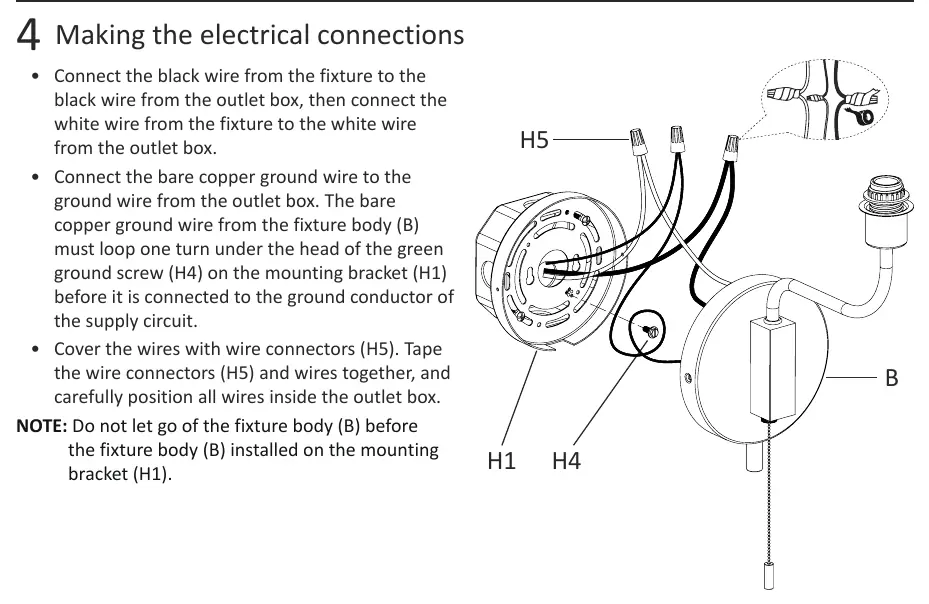

4. Podłącz przewody: czarny do czarnego, biały do białego, a miedziany przewód uziemiający do zielonej śruby uziemiającej (H4) na wsporniku. Zabezpiecz połączenia nakrętkami (H5) i taśmą izolacyjną.
5. Umieść korpus lampy na wsporniku i przykręć śrubami (H2).

Instalacja wtykowa (Plug-in)

1. Zdejmij wspornik montażowy (H1) z korpusu lampy.
2. Przyłóż wspornik do ściany w wybranym miejscu i zaznacz otwory ołówkiem.
3. Wywierć otwory, włóż kołki rozporowe (H7) i przykręć wspornik za pomocą wkrętów do drewna (H6).
4. Nałóż korpus lampy na wspornik i zabezpiecz śrubami (H2).
5. Podłącz wtyczkę do gniazdka elektrycznego.

Wymiana żarówki i konserwacja

Lampa obsługuje żarówki z gwintem E12 (candelabra base), typ "B", o mocy do 60W. Można również stosować żarówki LED 9W. Aby wymienić żarówkę lub zamontować klosz:

• Odkręć pierścień gniazda (H9).
• Nałóż wspornik klosza (H8) i zabezpiecz pierścieniem (H9).
• Wkręć żarówkę.
• Nałóż klosz (A) i zabezpiecz podkładkami (H10, H11) oraz pętlą (H12).
• Dokręć rurkę dekoracyjną (C).

Do czyszczenia używaj wyłącznie suchej lub lekko wilgotnej, miękkiej szmatki. Nie używaj środków chemicznych ani ściernych.

Rozwiązywanie problemów

Jeśli światło nie działa, sprawdź: czy żarówka nie jest spalona, czy włącznik ścienny jest włączony, czy przewody są poprawnie podłączone, czy zasilanie jest włączone oraz czy bezpiecznik nie został wyłączony.
