Instrukcja konwersji zasilania BrewZilla 100L
Przewodnik techniczny dotyczący zmiany zasilania z jednofazowego na trójfazowe dla systemu BrewZilla 100L. Zawiera kroki instalacji, schematy połączeń oraz wytyczne bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera procedurę konwersji zasilania systemu BrewZilla 100L z jednofazowego (32A) na trójfazowe (10A). Uwaga: Wszystkie prace elektryczne muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka. Nieprawidłowe podłączenie może prowadzić do uszkodzenia urządzenia lub zagrożenia życia.
Opis zasilania
BrewZilla 100L posiada trzy zintegrowane elementy grzejne o mocy około 2200W każdy, co daje łączną moc 6600W. Standardowo urządzenie jest zasilane z jednej fazy 32A. Konwersja na zasilanie trójfazowe pozwala na równomierne rozłożenie obciążenia na trzy fazy.
Instrukcja konwersji
- Przygotowanie: Odłącz urządzenie od zasilania. Odwróć browar do góry dnem i zdejmij pokrywę obudowy elektrycznej.
- Demontaż mostków: Zlokalizuj na płytce zaciski oznaczone jako H1, H2 i H3. Usuń przewody mostkujące, które łączą te zaciski ze sobą.
- Wymiana przewodu: Usuń stary przewód jednofazowy i zainstaluj nowy przewód trójfazowy, zabezpieczając go w dławiku kablowym. Zaleca się użycie przewodu trójfazowego 2.5mm2, jednak należy skonsultować wymagania z elektrykiem.
- Podłączenie przewodów: Podłącz końcówkę oczkową do uziemienia i zabezpiecz ją do obudowy urządzenia. Na pozostałe przewody (trzy fazy i neutralny) załóż końcówki widełkowe.
- Schemat połączeń: Podłącz przewody zgodnie z następującym schematem: Faza 1 do H1, Faza 2 do H2, Faza 3 do H3, Neutralny do N3. Uwaga: Kolory przewodów mogą się różnić w zależności od kraju; należy sprawdzić lokalne przepisy.
- Testowanie: Załóż pokrywę obudowy. Użyj multimetru, aby sprawdzić ciągłość między obudową BrewZilla a uziemieniem we wtyczce. Rezystancja powinna być bliska 0 Ohm.
Informacje o producencie
KegLand
Praktyczna pomoc
Typowe problemy
Upewnij się, że każda z trzech faz jest przypisana do odpowiedniego zacisku (H1, H2, H3) zgodnie z instrukcją.
Po zakończeniu prac użyj multimetru, aby sprawdzić, czy rezystancja między obudową a uziemieniem wtyczki wynosi blisko 0 Ohm.
Przed użyciem
- Upewnij się, że posiadasz odpowiedni przewód trójfazowy (zalecane 2.5mm2).
- Sprawdź lokalne przepisy dotyczące kolorystyki przewodów fazowych i neutralnych.
- Przygotuj multimetr do testu ciągłości obwodu.
- Upewnij się, że urządzenie jest całkowicie odłączone od zasilania przed otwarciem obudowy.
Parametry w praktyce
- Całkowita moc grzewcza
- 6600W (3 x 2200W) – wymaga odpowiedniego zabezpieczenia instalacji.
- Zasilanie jednofazowe
- Wymaga wtyczki 32A i przewodu 6mm2.
Ilustracje i schematy
- Zdjęcia w kroku 2 pokazują lokalizację zacisków H1, H2, H3 na płytce sterującej.

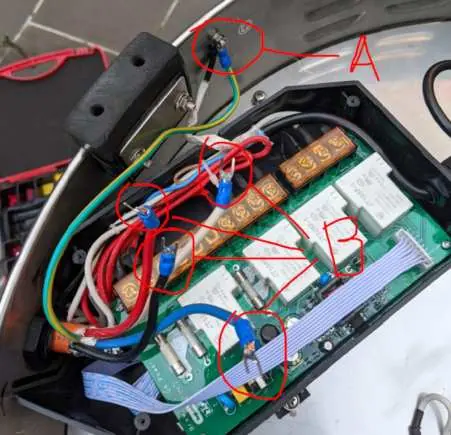

- Zdjęcie w kroku 4 ilustruje poprawne podłączenie uziemienia (A) oraz końcówek widełkowych (B).

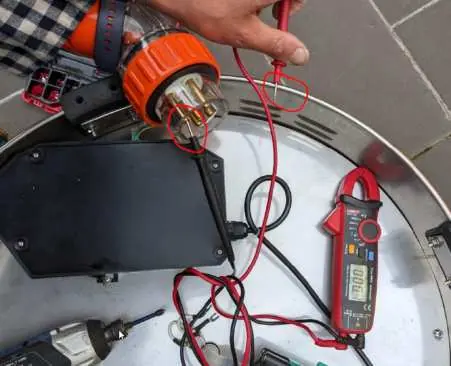

- Zdjęcie w kroku 6 pokazuje sposób użycia multimetru do weryfikacji uziemienia.
Zgodność modelu
- Konwersja dotyczy wyłącznie modelu BrewZilla 100L.
- Wymagana dostępność zasilania trójfazowego w obiekcie.
