Konwersja zasilania BrewZilla 100L z jednofazowego na trójfazowe

Informacje o urządzeniu i bezpieczeństwo

BrewZilla 100L wyposażony jest w trzy zintegrowane elementy grzejne o łącznej mocy 6600W (ok. 2200W każdy). Standardowo urządzenie zasilane jest z sieci jednofazowej 220-240V za pomocą wtyczki 32A. Uwaga: Wszelkie prace elektryczne związane z konwersją zasilania muszą być wykonywane wyłącznie przez wykwalifikowanego elektryka.

Dlaczego warto wykonać konwersję

Jeśli w obiekcie dostępna jest instalacja trójfazowa, konwersja pozwala na równomierne rozłożenie obciążenia na wszystkie trzy fazy, co zapobiega nadmiernemu obciążeniu jednej fazy.

Instrukcja konwersji krok po kroku

• Krok 1: Odłącz urządzenie od zasilania, odwróć je do góry dnem i zdejmij pokrywę obudowy elektrycznej znajdującej się na spodzie.

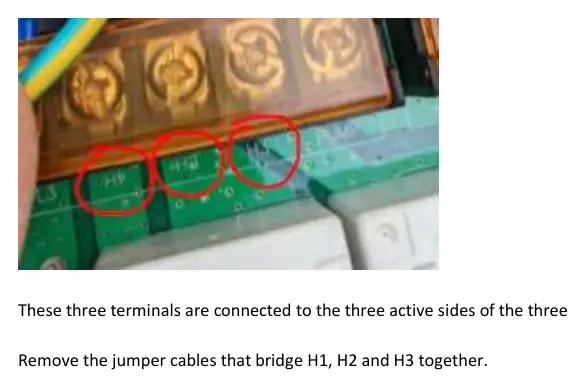

• Krok 2: Zlokalizuj na płytce zaciski oznaczone jako H1, H2 i H3, które są połączone z elementami grzejnymi. Usuń mostki łączące te zaciski.
• Krok 3: Wymień przewód zasilający na trójfazowy (zalecany przekrój 2.5mm2, skonsultuj z elektrykiem) i zabezpiecz go w dławiku kablowym.
• Krok 4: Podłącz przewód uziemiający do obudowy urządzenia za pomocą końcówki oczkowej. Do przewodów fazowych i neutralnego zamontuj końcówki widełkowe.

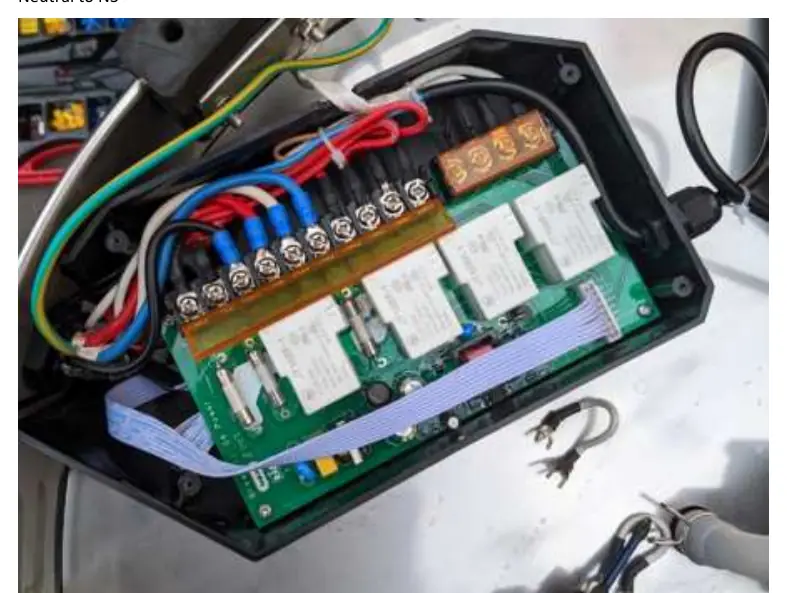

• Krok 5: Podłącz przewody zgodnie z oznaczeniami: Faza 1 do H1, Faza 2 do H2, Faza 3 do H3 oraz Neutralny do N3. Należy pamiętać, że kolory przewodów mogą różnić się w zależności od kraju, dlatego należy sprawdzić lokalne przepisy.
• Krok 6: Zamknij pokrywę obudowy elektrycznej. Po zakończeniu prac użyj multimetru, aby sprawdzić ciągłość obwodu między obudową urządzenia a uziemieniem we wtyczce. Rezystancja powinna wynosić blisko 0 Ohm.
