Instrukcja obsługi systemu do nalewania piwa KegLand Benchy Carbon 12V/24V

Najważniejsze informacje z instrukcji

Przed uruchomieniem systemu Benchy Carbon należy bezwzględnie przestrzegać następujących zasad bezpieczeństwa:

• Wentylacja: Zapewnij co najmniej 100 mm wolnej przestrzeni wokół otworów wentylacyjnych urządzenia.
• Otoczenie: Unikaj źródeł ciepła, takich jak bezpośrednie światło słoneczne, kuchenki gazowe lub inne urządzenia generujące ciepło.
• Powierzchnia: Używaj urządzenia wyłącznie na płaskiej powierzchni lub przy maksymalnym nachyleniu 20 stopni. Praca pod większym kątem może trwale uszkodzić kompresor.
• Zasilanie: Nigdy nie używaj ładowarek akumulatorów, transformatorów, prostowników ani konwerterów AC/DC, chyba że zostały dostarczone przez KegLand.
• Temperatura: Nie ustawiaj temperatury poniżej 0°C, aby uniknąć zamrożenia napoju.

Ustawienia temperatury (ESC-961neo)

1. Naciśnij i zwolnij przycisk "set", aby wejść do menu użytkownika.
2. Naciśnij ponownie "set", aby wyświetlić wartość temperatury docelowej.
3. Użyj przycisków góra/dół, aby dostosować wartość temperatury.
4. Naciśnij przycisk lub odczekaj 30 sekund, aby zapisać ustawienia i wrócić do ekranu głównego.

Wymagania dotyczące zasilania DC

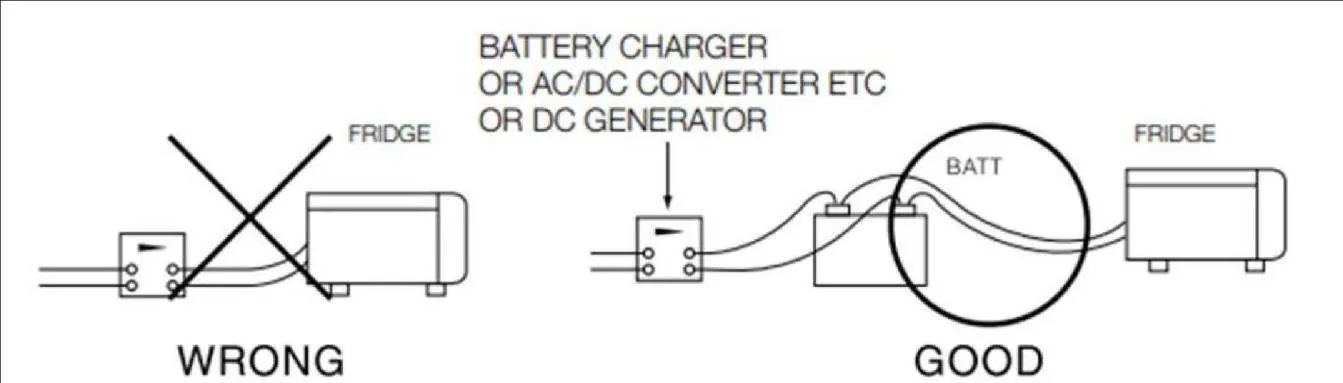

System wymaga odpowiedniego przekroju kabla, aby uniknąć strat mocy. Zaleca się stosowanie kabli z czystej miedzi. W przypadku korzystania z zasilaczy zewnętrznych, zawsze upewnij się, że akumulator jest podłączony równolegle między urządzeniem ładującym a systemem Benchy.

Zakresy napięcia pracy:

• Instalacja 12V: 9.6V DC do 18V DC.
• Instalacja 24V: 21.3V DC do 31.5V DC.

Jeśli napięcie mieści się w zakresie 18V - 21.3V, wymagane jest użycie modułu obniżającego napięcie (konwerter DC-DC).

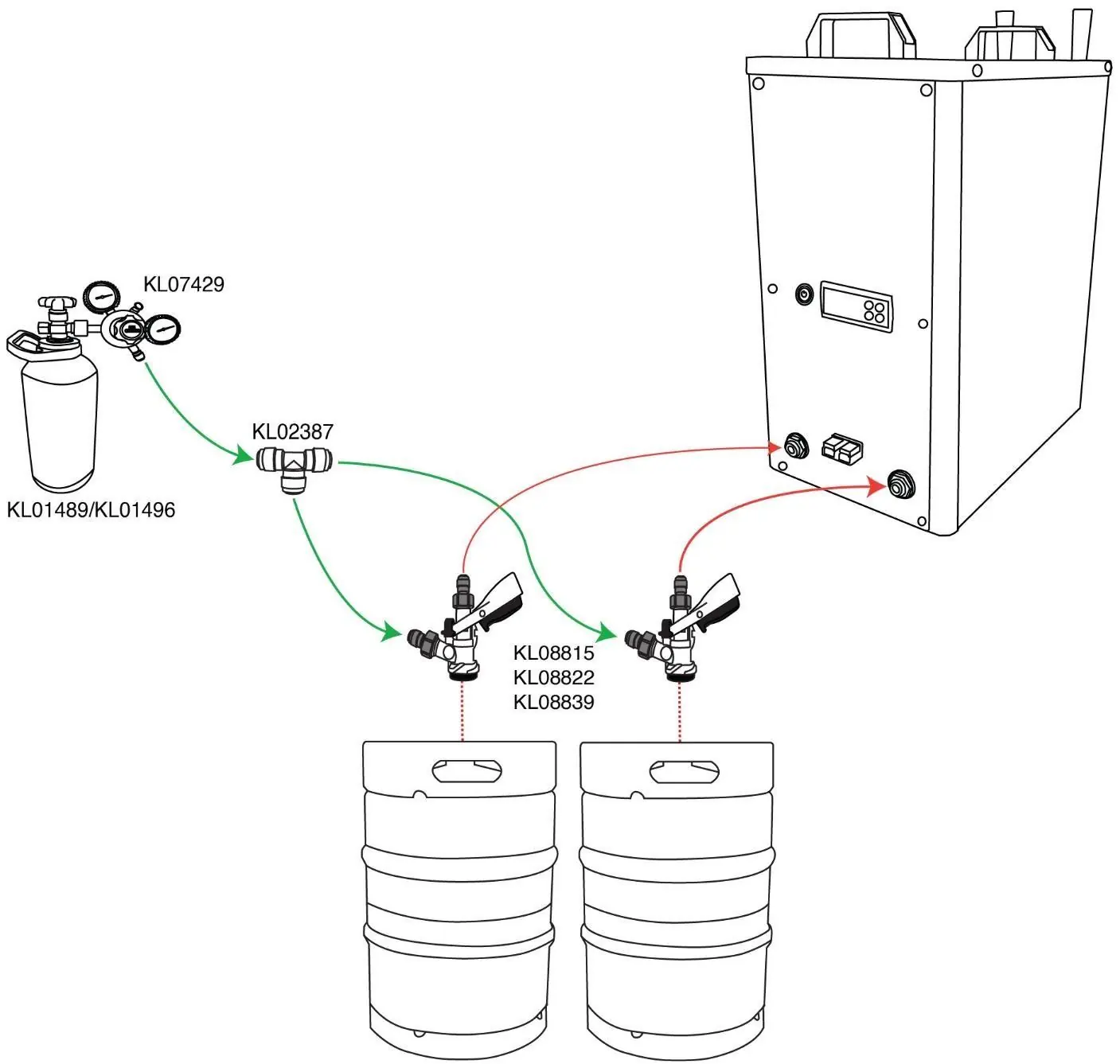

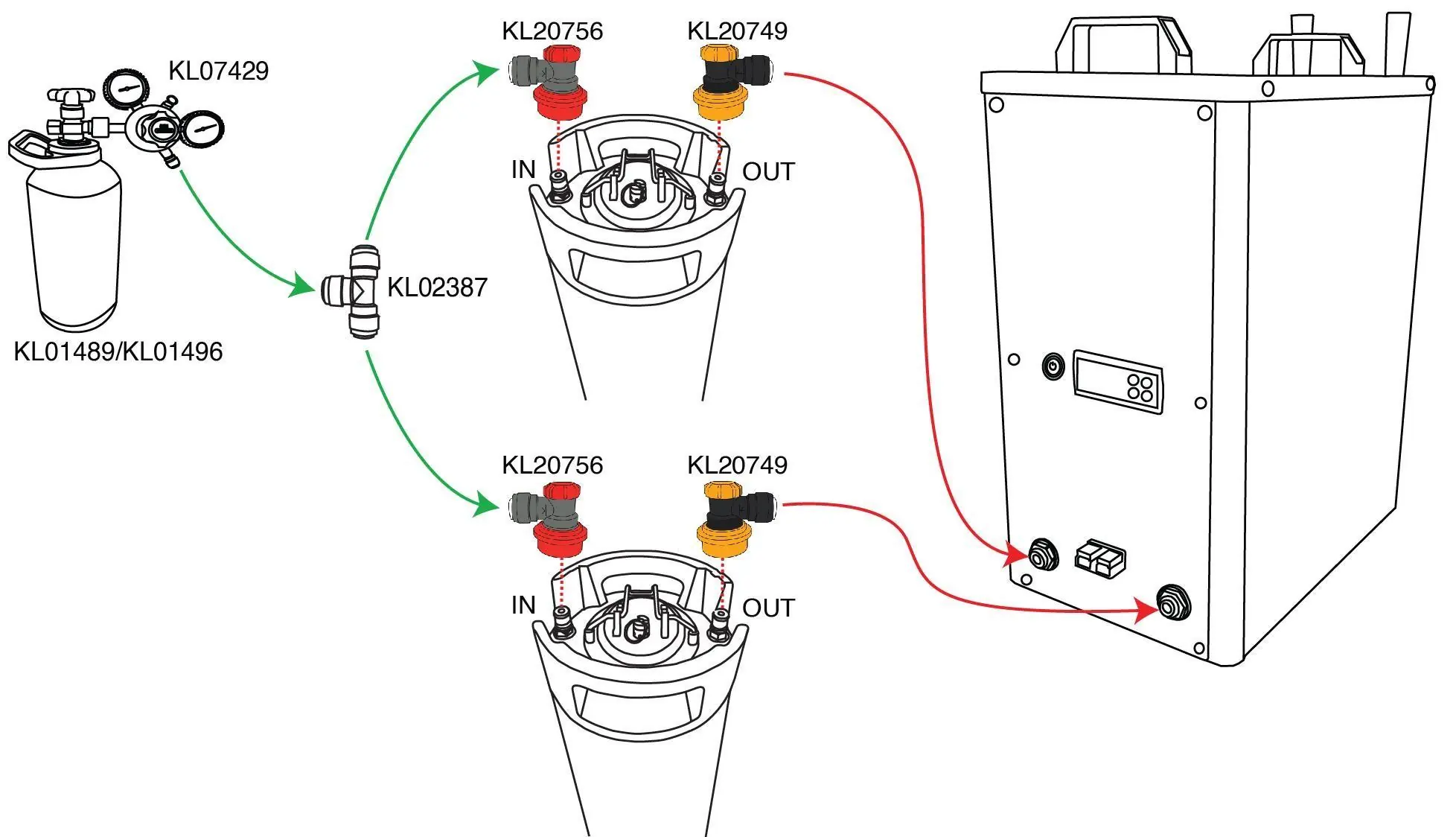

Podłączanie i nalewanie

Przed podłączeniem kegów, zamontuj krany na przednich króćcach (shanks) i dokręć kołnierze za pomocą klucza 7 w 1. Do podłączenia linii piwa użyj węży EVABarrier:

• Wsuń wąż 8mm OD do złączki typu push-in na tylnej części urządzenia.
• Upewnij się, że wąż jest przycięty prosto i wciśnięty na pełną głębokość.
• Aby usunąć wąż, wciśnij kołnierz złączki, jednocześnie wyciągając wąż.

Balansowanie systemu

Nie próbuj regulować szybkości nalewania poprzez zmianę ciśnienia CO2, ponieważ może to doprowadzić do wygazowania lub przegazowania piwa. Zamiast tego:

• Jeśli piwo nalewa się zbyt szybko (dużo piany): zwiększ długość przewodu piwnego.
• Jeśli piwo nalewa się zbyt wolno: zmniejsz długość przewodu piwnego.

Czyszczenie i konserwacja

Do czyszczenia linii używaj wyłącznie środków zatwierdzonych przez KegLand (np. StellarClean, StellarOxy) oraz środków odkażających (np. kwas fosforowy, StellarSan). Do czyszczenia obudowy zewnętrznej używaj środka Homebright streak free stainless steal cleaner.

Kody błędów

Przycisk zasilania miga, wskazując błąd:

• 1 mignięcie: Błąd napięcia (poza zakresem).
• 2 mignięcia: Błąd prądu wentylatora (powyżej 1A).
• 3 mignięcia: Błąd startu kompresora (zablokowany wirnik lub zbyt wysokie ciśnienie powyżej 6 bar).
• 4 mignięcia: Błąd minimalnej prędkości silnika.
• 5 mignięć: Błąd termiczny jednostki elektronicznej.
• 6 mignięć: Błąd sprzętowy kontrolera.
