Instrukcja obsługi czujnika dymu Kidde 10SDR-CA
Poznaj funkcje i zasady obsługi czujnika dymu Kidde 10SDR-CA. Instrukcja zawiera wskazówki dotyczące montażu, wymiany baterii, testowania urządzenia oraz interpretacji sygnałów dźwiękowych i świetlnych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czujnik dymu Kidde 10SDR-CA to urządzenie fotoelektryczne zasilane dwiema bateriami AA. Przed rozpoczęciem użytkowania należy usunąć zawleczkę baterii, aby aktywować urządzenie. Czujnik posiada funkcję Hush (wyciszanie fałszywych alarmów), autotest oraz sygnalizację końca okresu eksploatacji (10 lat). Regularne testowanie (raz w tygodniu) jest niezbędne dla zapewnienia bezpieczeństwa.
Opis urządzenia i funkcje
Urządzenie wykrywa produkty spalania za pomocą sensora fotoelektrycznego. Jest przeznaczone do użytku wewnątrz pomieszczeń mieszkalnych. Posiada wbudowany sygnalizator dźwiękowy (85+ dB) oraz diodę LED informującą o stanie pracy.
Instalacja i aktywacja
Kroki instalacji:
- Wybierz odpowiednie miejsce montażu (sufit jest preferowany, w centrum pomieszczenia).
- Zdejmij wspornik montażowy z tyłu urządzenia, obracając go w lewo.
- Przymocuj wspornik do ściany lub sufitu.
- Wyciągnij zawleczkę baterii, aby aktywować urządzenie (potwierdzone sygnałem dźwiękowym).
- Zamontuj czujnik na wsporniku, obracając go w prawo.
Ważne: Nie instaluj czujnika w garażach, miejscach o dużym zapyleniu, wilgotności lub w pobliżu urządzeń grzewczych i wentylacyjnych.
Obsługa i testowanie
Testuj urządzenie raz w tygodniu, naciskając przycisk na obudowie. Jeśli alarm nie wydaje dźwięku, urządzenie należy wymienić. Funkcja Hush pozwala wyciszyć alarm na 8-10 minut w przypadku fałszywych alarmów (np. podczas gotowania), o ile dym nie jest zbyt gęsty.
Wymiana baterii
Urządzenie wymaga dwóch baterii AA. Nie używaj baterii litowych. Wymieniaj baterie przynajmniej raz w roku lub gdy urządzenie zacznie wydawać sygnał dźwiękowy (chirp) co 60 sekund. Upewnij się, że baterie są włożone zgodnie z polaryzacją.
Czyszczenie i konserwacja
Czyść czujnik przynajmniej raz w roku. Użyj odkurzacza z końcówką szczotkową lub sprężonego powietrza, aby usunąć kurz z otworów wlotowych. Nie używaj wody, detergentów ani rozpuszczalników. Nie maluj urządzenia.

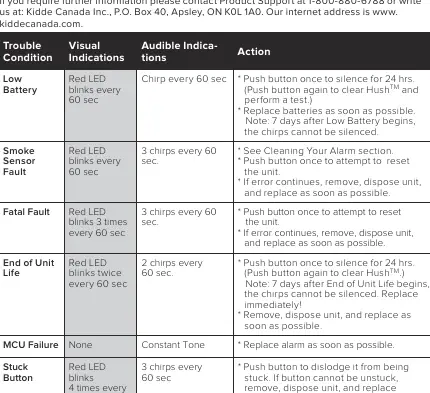

Rozwiązywanie problemów
Jeśli urządzenie wydaje sygnały dźwiękowe (chirp) co 60 sekund, może to oznaczać niski poziom baterii, błąd sensora lub koniec okresu eksploatacji. W przypadku błędu sensora spróbuj wyczyścić urządzenie i zresetować je przyciskiem. Jeśli problem nie ustąpi, urządzenie należy wymienić.
Praktyczna pomoc
Typowe problemy
Alarm wydaje krótki sygnał dźwiękowy (chirp) co 60 sekund
Niski poziom baterii (wymień baterie) lub koniec okresu eksploatacji urządzenia (wymień czujnik).
Alarm włącza się podczas gotowania
Użyj funkcji Hush (przycisk na obudowie), aby tymczasowo wyciszyć alarm na 8-10 minut.
Alarm nie wydaje dźwięku podczas testu
Urządzenie może być uszkodzone lub baterie są źle zainstalowane. Sprawdź baterie, jeśli problem trwa, wymień urządzenie.
Przycisk testowy jest zablokowany
Spróbuj delikatnie odblokować przycisk. Jeśli się nie uda, wymień urządzenie.
Przed użyciem
- Usuń zawleczkę baterii, aby aktywować urządzenie.
- Upewnij się, że osłona przeciwpyłowa została usunięta.
- Wybierz miejsce montażu z dala od wentylacji i kuchni.
- Przetestuj urządzenie przyciskiem po instalacji.
- Zapisz datę instalacji na obudowie.
Parametry w praktyce
- Głośność alarmu
- 85+ dB w odległości 3m.
- Zakres temperatur
- 4.4°C do 37.8°C.
Ilustracje i schematy
- Rysunek 6-A: Prawidłowe rozmieszczenie czujnika na suficie (min. 10 cm od ściany bocznej).
- Rysunek 8-D: Aktywacja urządzenia poprzez usunięcie zawleczki baterii.
- Rysunek 8-E: Montaż czujnika na wsporniku poprzez obrót w prawo.
Zgodność modelu
- Nie instalować w garażach, zakurzonych miejscach ani w pobliżu urządzeń grzewczych.
- Nie używać baterii litowych.
- Urządzenie nie jest przeznaczone do montażu wpuszczanego.
