Kidzone Licensed McLaren 765LT Ride-On (12V) - Instrukcja obsługi

Kompletna instrukcja obsługi, montażu i konserwacji dla elektrycznego samochodu Kidzone McLaren 765LT (12V). Dowiedz się, jak bezpiecznie użytkować, ładować i serwisować pojazd.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu i bezpieczeństwo

Kidzone McLaren 765LT to elektryczny pojazd typu ride-on zasilany akumulatorem 12V, przeznaczony dla dzieci w wieku od 37 do 72 miesięcy. Maksymalne dopuszczalne obciążenie wynosi 25 kg. Produkt został zaprojektowany z myślą o bezpiecznej zabawie, jednak wymaga ścisłego nadzoru osoby dorosłej podczas użytkowania. Zabrania się używania pojazdu w pobliżu dróg publicznych, basenów, schodów czy na stromych wzniesieniach. Dziecko powinno zawsze mieć zapięte pasy bezpieczeństwa i nosić kask ochronny.

Montaż i uruchomienie

Montaż pojazdu musi być przeprowadzony wyłącznie przez osobę dorosłą. Zestaw zawiera drobne elementy, które mogą stanowić zagrożenie zadławieniem dla małych dzieci. Przed pierwszym użyciem należy upewnić się, że wszystkie części, takie jak koła, silniki, kierownica i przednia szyba, zostały poprawnie zamontowane zgodnie z instrukcją. Akumulator jest fabrycznie odłączony – należy go podłączyć do jednostki sterującej znajdującej się pod siedzeniem przed rozpoczęciem zabawy.

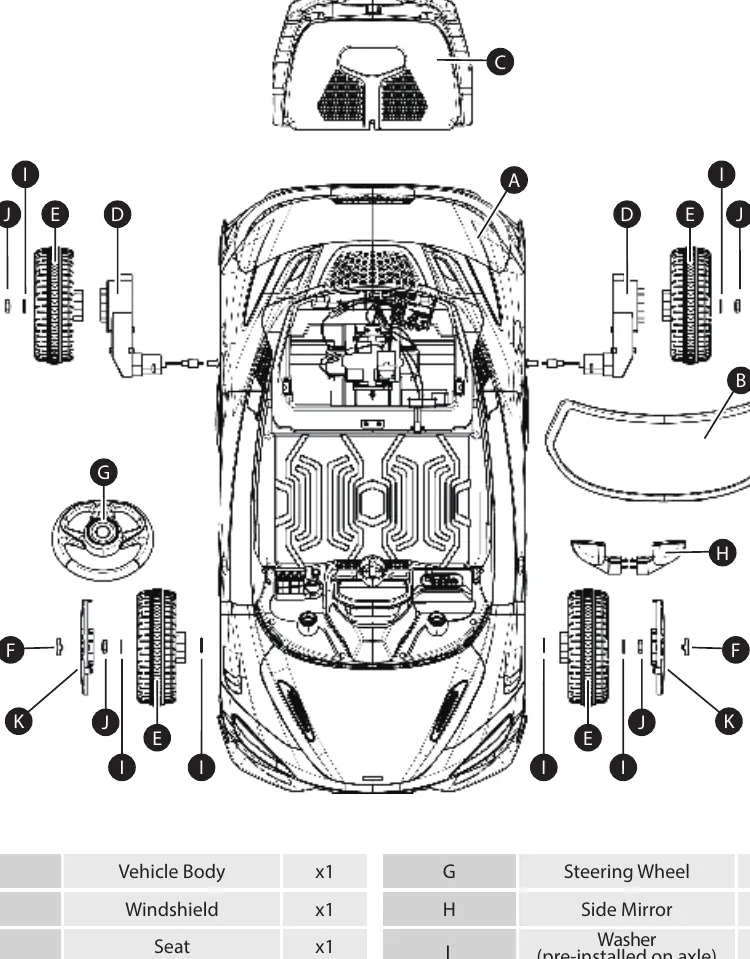

Schemat części i akcesoriów pojazdu
Schemat części i akcesoriów pojazdu

Obsługa pojazdu

Pojazd wyposażony jest w przycisk zasilania, przełącznik kierunku jazdy (przód/tył) oraz pedał gazu. Zwolnienie pedału powoduje automatyczne hamowanie. Dodatkowo, w zestawie znajduje się pilot zdalnego sterowania, który pozwala opiekunowi na przejęcie kontroli nad pojazdem, co jest kluczowe dla bezpieczeństwa. Pilot posiada funkcję hamulca awaryjnego, która natychmiast wyłącza wszystkie funkcje napędowe.

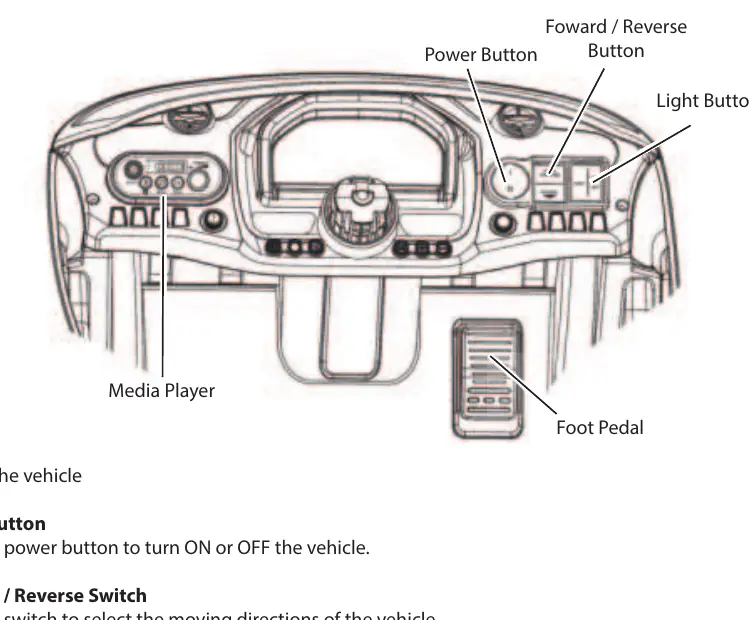

Panel sterowania pojazdem
Panel sterowania pojazdem

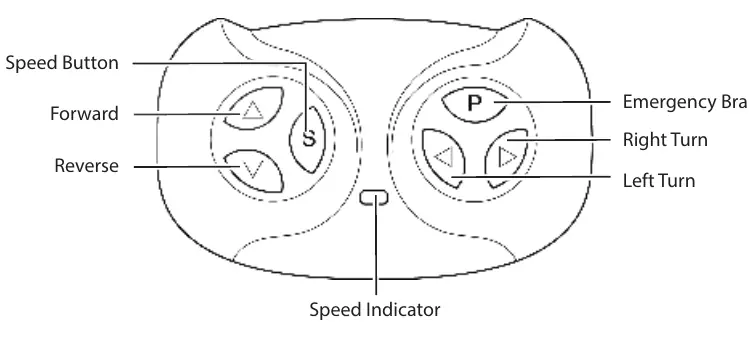

Pilot zdalnego sterowania
Pilot zdalnego sterowania

System multimedialny i ładowanie

Wbudowany odtwarzacz multimedialny umożliwia odtwarzanie muzyki przez Bluetooth, posiada wskaźnik poziomu naładowania akumulatora oraz przyciski sterowania dźwiękiem i klaksonem. Ładowanie akumulatora powinno odbywać się wyłącznie przy użyciu oryginalnej ładowarki. Czas ładowania wynosi od 8 do 12 godzin. Nie należy przekraczać 20 godzin ładowania, aby uniknąć uszkodzenia baterii. Akumulator należy ładować przynajmniej raz w miesiącu, nawet jeśli pojazd nie jest używany.

Konserwacja i utylizacja

Regularnie sprawdzaj stan techniczny pojazdu, dokręcaj poluzowane śruby i czyść plastikowe elementy miękką szmatką. Nie używaj wody pod ciśnieniem do mycia pojazdu. W przypadku awarii, pojazd posiada bezpiecznik termiczny, który resetuje się automatycznie po wyłączeniu zasilania na 20 sekund. Zużyty akumulator należy oddać do punktu utylizacji odpadów niebezpiecznych; nie wolno wyrzucać go do zwykłego kosza na śmieci.

Informacje o producencie

Kidzone

Profil marki

Praktyczna pomoc

Typowe problemy

Pojazd nie rusza

Sprawdź naładowanie akumulatora, upewnij się, że kable są podłączone lub zresetuj bezpiecznik wyłączając pojazd na 20 sekund.

Pojazd porusza się bardzo wolno

Naładuj akumulator, sprawdź czy dziecko nie przekracza limitu wagi 25 kg lub czy teren nie jest zbyt trudny.

Akumulator nie ładuje się

Sprawdź poprawność podłączenia ładowarki do portu i gniazdka elektrycznego.

Zgrzytanie w silniku

Skontaktuj się z obsługą klienta w celu weryfikacji uszkodzenia silnika lub skrzyni biegów.

Przed użyciem

  • Sprawdź, czy wszystkie śruby są dokręcone.
  • Upewnij się, że akumulator jest w pełni naładowany.
  • Sprawdź, czy pasy bezpieczeństwa są sprawne.
  • Upewnij się, że dziecko ma na głowie kask.
  • Sprawdź, czy w pobliżu nie ma przeszkód ani niebezpiecznych miejsc.
  • Podłącz kable akumulatora do jednostki sterującej.
  • Przetestuj działanie pilota zdalnego sterowania.

Parametry w praktyce

Czas ładowania
8-12 godzin; nie przekraczać 20 godzin, aby uniknąć uszkodzenia.
Wiek użytkownika
37-72 miesiące (3-6 lat).
Maksymalne obciążenie
25 kg; przekroczenie może uszkodzić silnik.

Ilustracje i schematy

  • Schemat montażu kół: pokazuje kolejność nakładania podkładek i nakrętek na oś.
  • Schemat podłączenia zasilania: wskazuje miejsce wpięcia kabli silnika i akumulatora pod siedzeniem.
  • Panel sterowania: opisuje funkcje przycisków świateł, zasilania i kierunku jazdy.
  • Pilot zdalnego sterowania: wyjaśnia przyciski kierunkowe, prędkości oraz hamulca awaryjnego.

Zgodność modelu

  • Używaj wyłącznie oryginalnego akumulatora i ładowarki dostarczonej przez producenta.
  • Pilot wymaga 2 baterii AAA 1.5V (brak w zestawie).
  • Produkt przeznaczony wyłącznie do użytku prywatnego, niekomercyjnego.
