Instrukcja obsługi opryskiwacza plecakowego Kobalt KBSP 1040B-03
Szybki przewodnik po opryskiwaczu plecakowym Kobalt KBSP 1040B-03. Dowiedz się, jak bezpiecznie montować akumulator, podłączać lancę, napełniać zbiornik, obsługiwać urządzenie oraz przeprowadzać konserwację i czyszczenie dyszy.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje dotyczące bezpiecznego montażu, obsługi i konserwacji opryskiwacza plecakowego Kobalt KBSP 1040B-03. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu i unikania kontaktu z chemikaliami. W razie problemów technicznych lub brakujących części, prosimy o kontakt z działem obsługi klienta pod numerem 888-3KOBALT (888-356-2258) lub adresem e-mail [email protected].
Opis urządzenia i elementy zestawu
W skład zestawu wchodzą: zbiornik (B) z nakrętką (A), pokrywa komory akumulatora (C), włącznik (D), szelki (E), wąż (F), lanca (G), uchwyt z blokadą spustu (H) oraz klips do lancy (I).
Montaż i pierwsze uruchomienie
Instalacja akumulatora: Upewnij się, że włącznik jest w pozycji OFF (O). Otwórz pokrywę komory akumulatora (C), dopasuj rowki akumulatora do prowadnic w komorze i wsuń go, aż zatrzaśnie się na swoim miejscu.
Podłączenie lancy i węża: Sprawdź, czy uszczelka typu O-ring znajduje się wewnątrz nakrętki lancy. Nakręć lancę (G) na uchwyt (H) i dokręć. Następnie nakręć wąż (F) na uchwyt (H), dokręcając ręcznie bez nadmiernej siły.
Obsługa i tryby pracy
Napełnianie zbiornika: Zawsze wyjmij akumulator przed napełnianiem. Odkręć nakrętkę (A), wlej wodę, a następnie dodaj odmierzoną ilość środka chemicznego. Dokładnie zakręć nakrętkę.
Uruchamianie: Włóż akumulator, ustaw włącznik (D) w pozycji ON (I). Naciśnij spust na uchwycie (H), aby rozpocząć oprysk. Aby zablokować spust w pozycji włączonej, przesuń blokadę do przodu.
Regulacja dyszy: Obracając dyszę, można regulować strumień od punktowego (poluzowanie) do wachlarzowego (dokręcenie).
Czyszczenie i konserwacja
Po każdym użyciu należy opróżnić zbiornik i przepłukać go czystą wodą. Jeśli dysza jest zatkana, zdejmij ją, przepchnij otwory cienkim drutem i przepłucz wodą. Przechowuj urządzenie w suchym, zamkniętym i dobrze wentylowanym miejscu, niedostępnym dla dzieci.
Rozwiązywanie problemów
Jeśli opryskiwacz nie działa, sprawdź poziom naładowania akumulatora lub czy urządzenie nie przegrzało się. W przypadku wycieków na złączach, dokręć nakrętki lub wymień uszkodzony O-ring.
Informacje o producencie
Kobalt
Praktyczna pomoc
Typowe problemy
Sprawdź poziom naładowania akumulatora lub pozwól urządzeniu i akumulatorowi ostygnąć, jeśli są zbyt gorące.
Dokręć nakrętki złączy lub sprawdź, czy uszczelka O-ring nie jest pęknięta lub uszkodzona i wymień ją w razie potrzeby.
Przed użyciem
- Sprawdź, czy wszystkie części są kompletne i nieuszkodzone.
- Upewnij się, że włącznik jest w pozycji OFF przed włożeniem akumulatora.
- Sprawdź obecność uszczelki O-ring w nakrętce lancy.
- Upewnij się, że zbiornik nie jest przepełniony.
- Załóż odpowiednią odzież ochronną i okulary ochronne.
Parametry w praktyce
- Napięcie znamionowe
- 40V d.c. - wymaga dedykowanego akumulatora Kobalt.
- Pojemność zbiornika
- 4 galony (15 litrów) - maksymalna ilość cieczy roboczej.
Ilustracje i schematy
- Schemat 1: Instalacja akumulatora w komorze (C) i użycie przycisku zwalniającego.

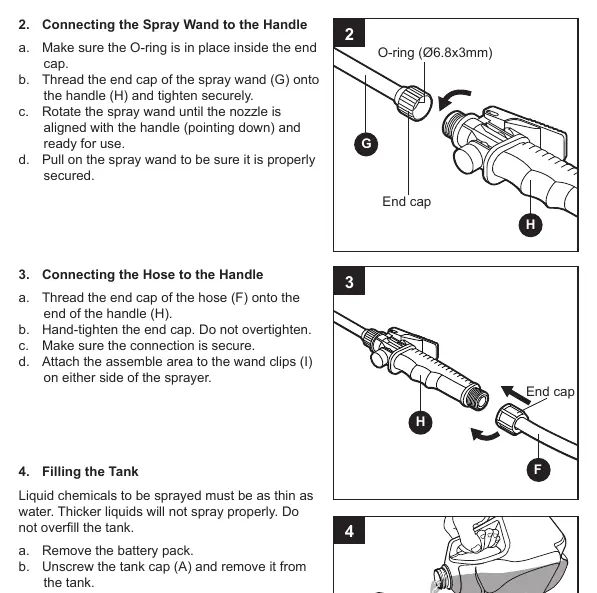

- Schemat 2: Montaż lancy (G) do uchwytu (H) z uwzględnieniem uszczelki O-ring.
- Schemat 3: Podłączenie węża (F) do uchwytu (H).
- Schemat 5b: Mechanizm blokady spustu na uchwycie (H).
- Schemat 8: Czyszczenie dyszy za pomocą cienkiego drutu.
Zgodność modelu
- Kompatybilne akumulatory: KB 240-03, KB 440-03, KB 640-03.
- Kompatybilna ładowarka: KRC 840-03.
- Stosować tylko do rzadkich chemikaliów o konsystencji wody.
