Instrukcja obsługi konwertera mediów StarTech.com 1000BASE-LX

Szybki przewodnik po instalacji i konfiguracji konwertera mediów StarTech.com 1000BASE-LX. Dowiedz się, jak podłączyć urządzenia, zrozumieć wskaźniki LED oraz zarządzać funkcją Link Fault Pass-through.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Panel przedni konwertera z portami i wskaźnikami Strona 1 Panel boczny z gniazdem zasilania Strona 1

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcje instalacji i konfiguracji konwertera mediów StarTech.com 1000BASE-LX (MCMGBSCSM10). Urządzenie służy do konwersji sygnału między siecią Ethernet (10/100/1000 Mbps) a światłowodową siecią Gigabit. Kluczową funkcją urządzenia jest Link Fault Pass-through (LFP), która automatycznie przerywa połączenie po stronie zdalnej w przypadku wykrycia błędu łącza po stronie lokalnej.

Elementy zestawu

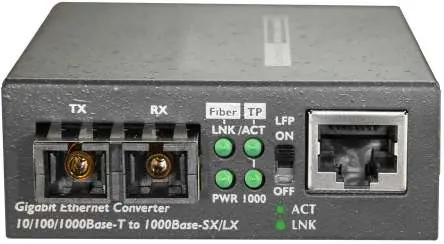

Panel przedni konwertera z portami i wskaźnikami
Panel przedni konwertera z portami i wskaźnikami
  • 1 x Konwerter mediów
  • 1 x Uniwersalny zasilacz (wtyczki NA/JP, UK, EU, ANZ)
  • 1 x Skrócona instrukcja obsługi

Instalacja

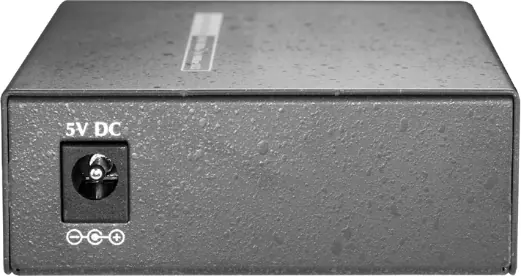

Panel boczny z gniazdem zasilania
Panel boczny z gniazdem zasilania
  1. Wyłącz urządzenie, które ma zostać podłączone do konwertera.
  2. Podłącz kabel światłowodowy do urządzenia końcowego oraz do portu SC konwertera. Pamiętaj o zamianie kabli TX i RX między urządzeniami.
  3. Podłącz kabel Ethernet do urządzenia końcowego oraz do portu RJ45 konwertera.
  4. Podłącz zasilacz do konwertera i do gniazdka elektrycznego. Upewnij się, że dioda PWR świeci się.
  5. Włącz zasilanie podłączonego urządzenia i sprawdź, czy diody FX oraz TP-Link świecą się.

Wskaźniki LED

  • PWR: Świeci na zielono, gdy zasilanie jest podłączone.
  • Glasfaser LNK/ACT: Świeci na zielono przy wykryciu połączenia światłowodowego; miga podczas przesyłania danych.
  • TP LNK/ACT: Świeci na zielono przy wykryciu połączenia Ethernet; miga podczas przesyłania danych.
  • TP 1000: Świeci na zielono przy prędkości 1000 Mbps; wyłączona przy 10/100 Mbps.

Konfiguracja funkcji LFP

Funkcja LFP jest domyślnie włączona. Aby ją wyłączyć:

  1. Odłącz zasilacz od konwertera.
  2. Przestaw przełącznik Link Fault Pass-through na pozycję OFF.
  3. Podłącz zasilacz ponownie.

Oficjalne zasoby z instrukcji

Oficjalny zasób StarTech.com

Praktyczna pomoc

Typowe problemy

Brak połączenia światłowodowego (dioda Glasfaser LNK/ACT nie świeci)

Sprawdź, czy kable TX i RX nie zostały zamienione miejscami między urządzeniami.

Brak zasilania (dioda PWR nie świeci)

Upewnij się, że zasilacz jest poprawnie podłączony do gniazdka i do portu 5V DC w konwerterze.

Przed użyciem

  • Upewnij się, że posiadasz kabel światłowodowy odpowiedni dla standardu 1000Base-LX.
  • Sprawdź, czy sieć Ethernet obsługuje prędkości 10/100/1000 Mbps.
  • Przygotuj odpowiednią końcówkę zasilacza dla swojego regionu.

Parametry w praktyce

LFP (Link Fault Pass-through)
Funkcja informująca administratorów o awarii łącza poprzez przerwanie połączenia po obu stronach konwertera.

Ilustracje i schematy

  • Panel przedni zawiera porty światłowodowe TX/RX, diody statusu LED oraz przełącznik LFP.
  • Panel boczny zawiera gniazdo zasilania 5V DC.

Zgodność modelu

  • Urządzenie obsługuje automatyczną negocjację prędkości (10/100/1000 BASE-T) na porcie RJ45.
