Instrukcja obsługi lampy szynowej Led2 YOYO
Szybki przewodnik instalacji i podłączenia lampy szynowej Led2 YOYO. Dowiedz się, jak bezpiecznie zamontować oświetlenie, wybrać temperaturę barwową oraz podłączyć wersje ściemnialne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja dotyczy montażu i podłączenia lampy szynowej Led2 YOYO. Instalacja wymaga wykwalifikowanego technika i odłączenia zasilania przed rozpoczęciem prac. str. 1, 2
Najważniejsze czynności
- Montaż na szynie 3-fazowej str. 1
- Wybór temperatury barwowej str. 1
Konserwacja i reset
- Wymiana zintegrowanego źródła LED musi być wykonana przez technika. str. 1, 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220-240V 50/60Hz | Zasilanie sieciowe | str. 2 |
| Stopień ochrony | IP20 | Ochrona przed ciałami stałymi | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
- Schematy podłączenia str. 2
Spis treści
Najważniejsze informacje
Instalacja lampy szynowej Led2 YOYO musi być przeprowadzona wyłącznie przez wykwalifikowanego technika lub osobę posiadającą odpowiednie uprawnienia. Przed przystąpieniem do jakichkolwiek prac montażowych lub serwisowych należy bezwzględnie odłączyć główne zasilanie elektryczne, aby uniknąć ryzyka porażenia prądem.

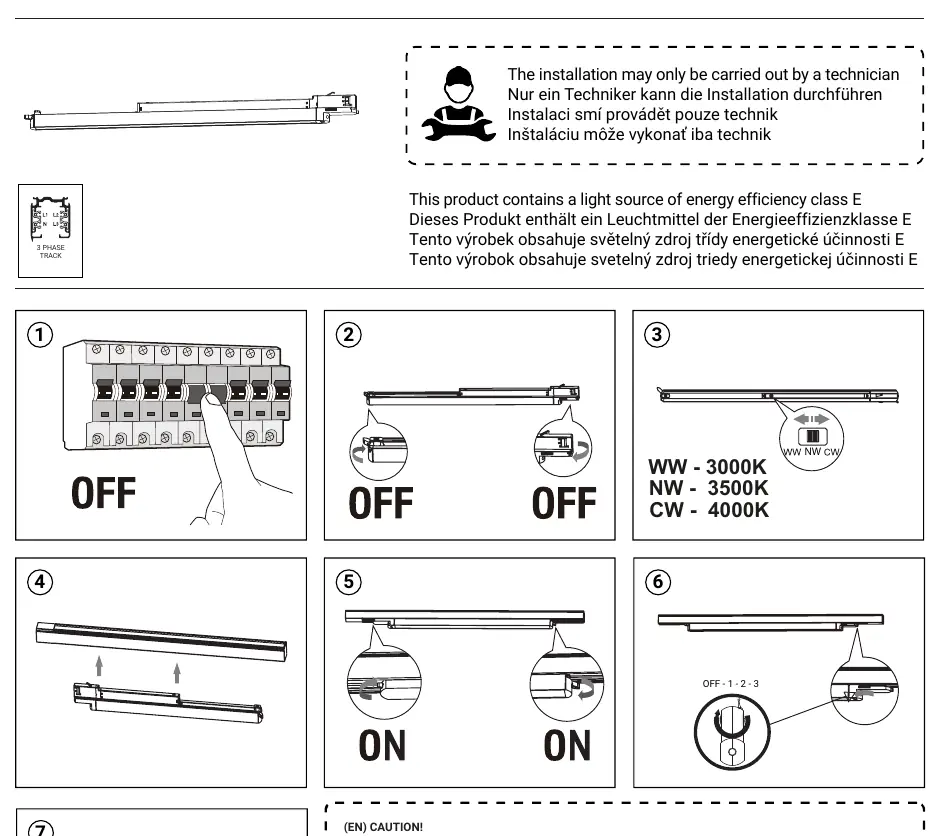

Montaż i instalacja
Lampa przeznaczona jest do montażu na szynach 3-fazowych. Procedura instalacji obejmuje następujące kroki:
- Wyłącz główne zasilanie elektryczne.
- Przygotuj szynę 3-fazową do montażu.
- Wybierz żądaną temperaturę barwową światła (WW - 3000K, NW - 3500K, CW - 4000K).
- Wsuń lampę w szynę zgodnie z oznaczeniami.
- Włącz zasilanie po zakończeniu montażu.
Podłączenie wersji ściemnialnych
Wersje opcjonalne lampy obsługują różne systemy ściemniania. Schematy podłączenia dla poszczególnych wersji:
- Push Dim: Standardowe podłączenie z przyciskiem zwiernym.
- DALI/Push Dim: Podłączenie dla systemów DALI lub przycisku zwiernego.
- DALI Dim: Podłączenie dla systemów sterowania DALI.
- Triac Dim: Podłączenie dla ściemniaczy fazowych (Trailing edge/Leading edge).
Wszystkie połączenia elektryczne muszą być wykonane zgodnie z załączonymi schematami przez wykwalifikowany personel.
Konserwacja i bezpieczeństwo
Lampa posiada zintegrowane źródło światła LED. W przypadku konieczności wymiany, czynność tę może wykonać wyłącznie technik. Należy zachować szczególną ostrożność w przypadku lamp wyposażonych w klosz lub dyfuzor, ponieważ są one delikatne i mogą ulec uszkodzeniu.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy lampa została poprawnie osadzona w szynie 3-fazowej.
Źródło LED jest zintegrowane. Wymianę może przeprowadzić wyłącznie wykwalifikowany technik.
Przed użyciem
- Wyłącz główne zasilanie przed instalacją
- Upewnij się, że instalację wykonuje technik
- Sprawdź kompatybilność szyny (3-fazowa)
- Wybierz odpowiednią temperaturę barwową przed montażem
