Instrukcja obsługi ściemniacza cyfrowego Leviton Decora Digital 0-10V
Szybki przewodnik instalacji i konfiguracji ściemniacza cyfrowego Leviton Decora Digital 0-10V. Dowiedz się, jak podłączyć urządzenie, sparować je z aplikacją Bluetooth oraz skonfigurować zaawansowane funkcje oświetlenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcje instalacji i konfiguracji ściemniacza cyfrowego Leviton Decora Digital 0-10V. Urządzenie wymaga przewodu neutralnego i jest przeznaczone wyłącznie do współpracy z zasilaczami/sterownikami LED 0-10V. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej.
Opis urządzenia
Ściemniacz Decora Digital umożliwia sterowanie oświetleniem za pomocą fizycznego panelu oraz aplikacji mobilnej Leviton Decora Digital Dimmer & Timer przez Bluetooth. Urządzenie oferuje funkcje takie jak płynne włączanie/wyłączanie, ustawianie poziomów jasności oraz harmonogramy czasowe.
Instalacja i podłączenie
Przed montażem upewnij się, że posiadasz odpowiednie narzędzia: śrubokręt, taśmę izolacyjną, kombinerki, ołówek i linijkę. Minimalna głębokość puszki ściennej powinna wynosić 2-3/4 cala.
- Wyłącz zasilanie główne.
- Zidentyfikuj typ instalacji: jednobiegunowa (Single Pole) lub 3-drożna (3-Way).
- Przygotuj przewody, zdejmując izolację na długość 5/8 cala (1,6 cm).
- Podłącz przewody zgodnie ze schematem dla danego typu instalacji, pamiętając o podłączeniu przewodu neutralnego (biały) oraz uziemienia (zielony/miedź).
- W przypadku instalacji 3-drożnej wymagane jest użycie zdalnego sterownika Leviton DD00R-DL.
Obsługa
Ściemniacz posiada panel dotykowy (DIM/BRIGHT Bar) oraz przycisk (Rocker). Górna część paska zwiększa jasność, dolna zmniejsza. Przytrzymanie dolnej części paska powoduje ściemnienie do minimum i wyłączenie światła.
Zaawansowane funkcje programowania
Urządzenie posiada dwa tryby programowania (A i B), które pozwalają na dostosowanie parametrów pracy:
- Tryb A: Ustawienia jasności (maksymalna, minimalna, poziom włączenia).
- Tryb B: Szybkość rozjaśniania/ściemniania (Fade Rate) oraz opcje diod LED.
Aby wejść w tryb programowania, należy przytrzymać odpowiednią kombinację przycisków zgodnie z instrukcją na panelu, aż dioda Locator LED zacznie migać.
Rozwiązywanie problemów
W przypadku problemów z działaniem, takich jak migotanie światła, sprawdź poprawność połączeń przewodów. Jeśli urządzenie nie reaguje, można przywrócić ustawienia fabryczne, przytrzymując górną część przycisku Rocker, aż dioda Locator LED zacznie migać. W razie dalszych pytań skontaktuj się z pomocą techniczną Leviton pod numerem 1-800-824-3005 lub odwiedź stronę www.leviton.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Leviton Manufacturing Co., Inc.
Praktyczna pomoc
Typowe problemy
Światło migocze
Sprawdź, czy lampa ma dobre połączenie oraz czy przewody są solidnie zamocowane w złączach ściemniacza lub zdalnego sterownika.
Światło nie włącza się, dioda Locator LED nie świeci
Sprawdź bezpiecznik, upewnij się, że żarówka nie jest spalona i czy przewód neutralny (biały) jest poprawnie podłączony.
Ściemniacz nie reaguje lub nie można go sparować
Wykonaj reset do ustawień fabrycznych, przytrzymując górną część przycisku Rocker, aż dioda Locator LED zacznie migać.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej.
- Upewnij się, że posiadasz przewód neutralny w puszce ściennej.
- Sprawdź, czy używasz kompatybilnych zasilaczy/sterowników LED 0-10V.
- Przygotuj narzędzia: śrubokręt, kombinerki, taśmę izolacyjną.
- Upewnij się, że całkowita długość przewodów do zdalnych sterowników nie przekracza 300 stóp (ok. 90 m).
Parametry w praktyce
- Maksymalne obciążenie (120V)
- 950VA dla zasilaczy 0-10V.
- Maksymalne obciążenie (277V)
- 1350VA dla zasilaczy 0-10V.
- Kompatybilność Bluetooth
- Wymaga urządzenia z Bluetooth 4.0 (BT LE) lub nowszym oraz iOS 6.0+ lub Android 4.0+.
Ilustracje i schematy

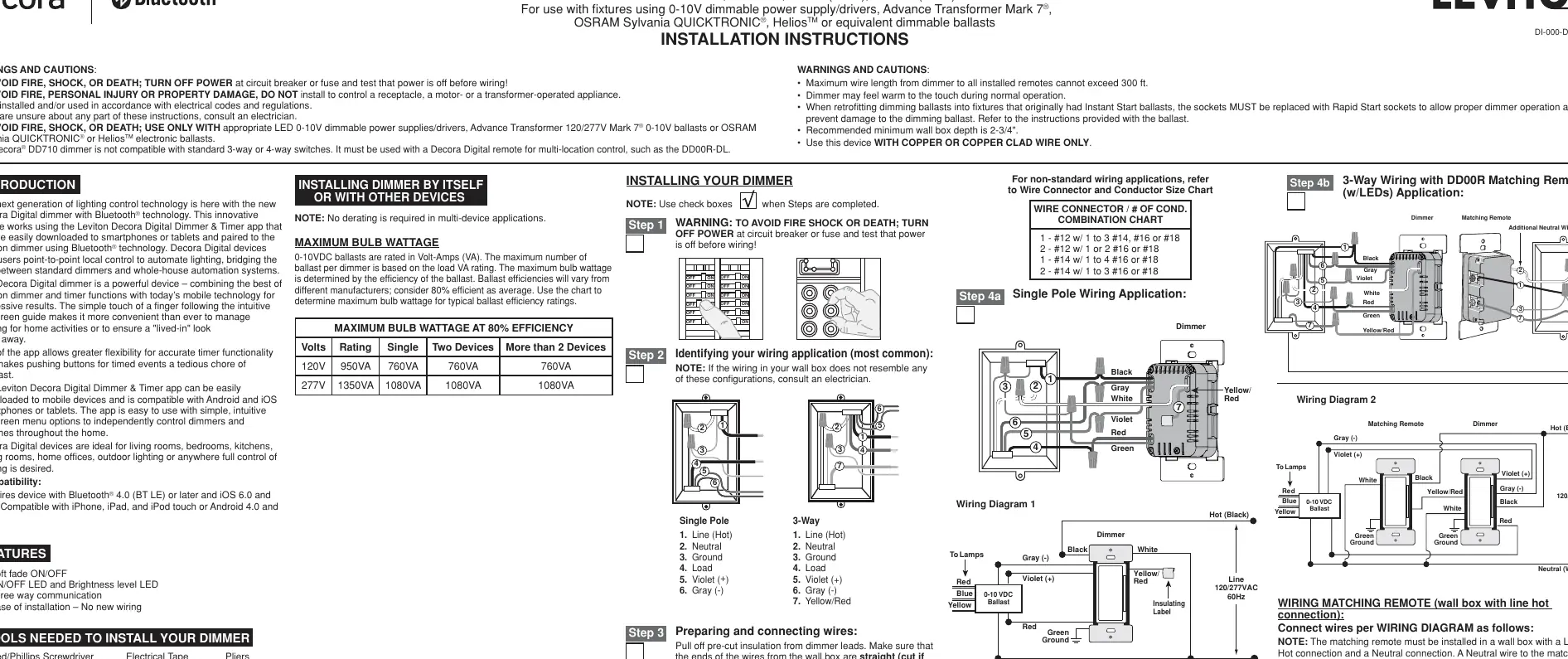

- Schemat 1: Podłączenie jednobiegunowe (Single Pole) z wykorzystaniem przewodów fazowych, neutralnych, uziemienia oraz sterujących 0-10V (fioletowy/szary).
- Schemat 2: Podłączenie 3-drożne (3-Way) z wykorzystaniem zdalnego sterownika DD00R-DL.
Zgodność modelu
- Wymaga przewodu neutralnego.
- Niekompatybilny ze standardowymi przełącznikami 3- lub 4-drożnymi; wymaga zdalnego sterownika Leviton.
- Tylko do użytku z przewodami miedzianymi lub miedziowanymi.
