Instrukcja obsługi oprawy oświetleniowej Light Sky 0118-PIKE
Szybki przewodnik po instalacji, konfiguracji DMX, łączeniu urządzeń i konserwacji oprawy oświetleniowej Light Sky 0118-PIKE. Zawiera schematy połączeń i ustawienia kanałów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej instalacji, obsługi i konserwacji oprawy oświetleniowej Light Sky 0118-PIKE. Urządzenie wymaga profesjonalnej instalacji przez wykwalifikowany personel. Należy bezwzględnie przestrzegać zasad bezpieczeństwa, w tym zapewnienia odpowiedniej wentylacji (min. 50 cm od powierzchni) oraz uziemienia urządzenia.
Bezpieczeństwo
- Urządzenie musi być instalowane przez wykwalifikowanego operatora.
- Zawsze używaj linki zabezpieczającej przy montażu podwieszanym.
- Minimalna odległość od obiektów łatwopalnych wynosi 1 metr.
- Nie dotykaj obudowy podczas pracy (może osiągnąć 65°C).
- W przypadku uszkodzenia obudowy, soczewek lub kabli, urządzenie należy wyłączyć i przekazać do serwisu.
Montaż i łączenie urządzeń
Oprawy można łączyć ze sobą mechanicznie za pomocą wbudowanych pinów pozycjonujących i blokad. Zasilanie można łączyć szeregowo: do 4 lamp przy 100V lub do 8 lamp przy 220V. Połączenia elektryczne muszą być wykonane przez profesjonalistę.
Obsługa i sterowanie

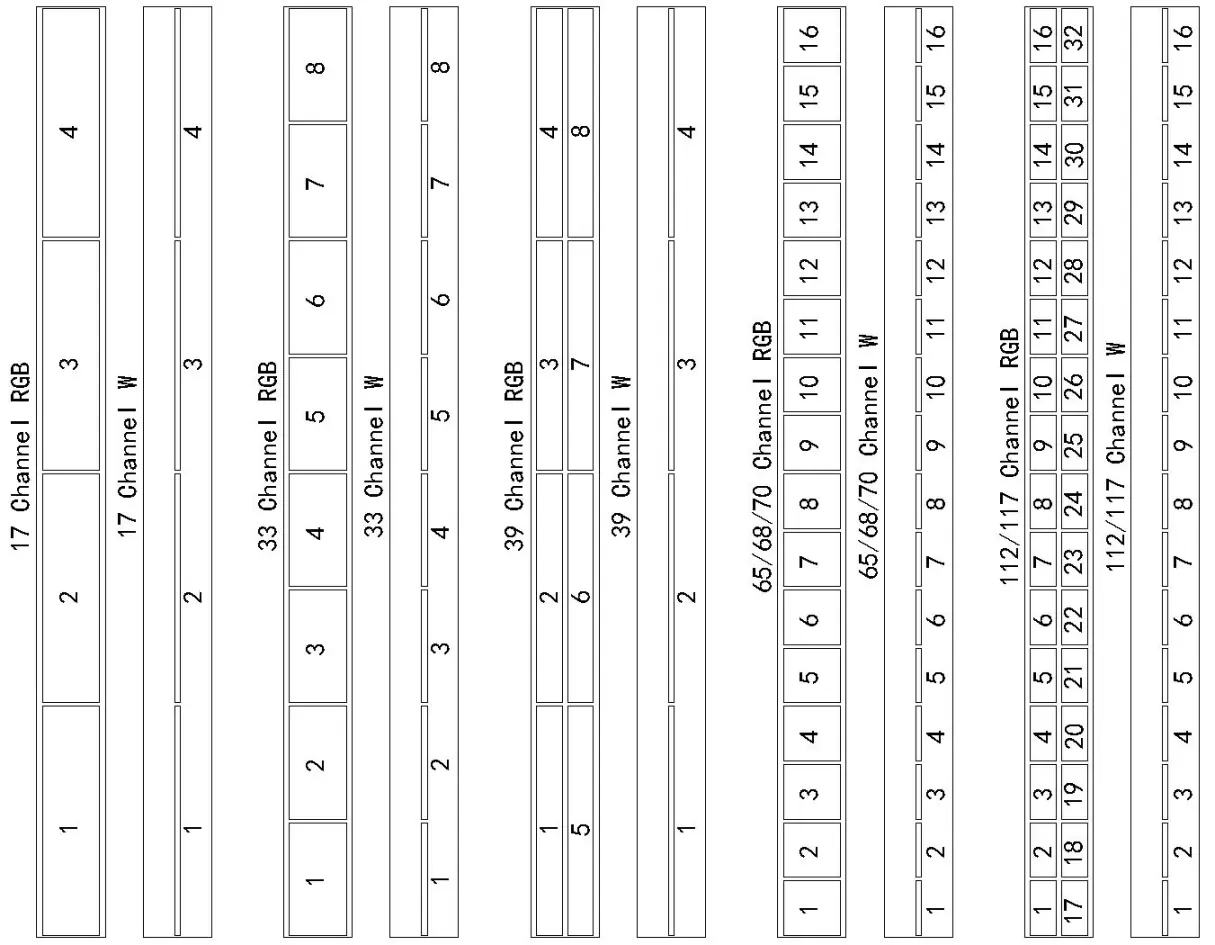

Urządzenie posiada panel sterowania z czterema przyciskami dotykowymi. Dostępne są różne tryby pracy, w tym DMX512, RDM oraz Art-Net. Adresowanie DMX odbywa się poprzez menu urządzenia (zakres 1-512). Możliwa jest synchronizacja wielu urządzeń w trybie Master/Slave.
Konserwacja
Regularne czyszczenie jest niezbędne dla zachowania wydajności świetlnej. Należy usuwać kurz i zanieczyszczenia z soczewek oraz otworów wentylacyjnych. Do czyszczenia używaj miękkiej, niestrzępiącej się szmatki i płynu do szyb. Przed przystąpieniem do prac konserwacyjnych zawsze odłącz zasilanie.
Rozwiązywanie problemów
W przypadku braku reakcji diod LED, sprawdź napięcie zasilania i sygnał DMX. Jeśli urządzenie nie reaguje na sterownik, zweryfikuj adres startowy, jakość kabli sygnałowych oraz poprawność zakończenia linii DMX (terminator 120 Ohm).
Informacje o producencie
LiGHT SKY (Fly Dragon Lighting Equipment Co., Ltd)
Praktyczna pomoc
Typowe problemy
Brak świecenia diod LED
Sprawdź napięcie zasilania, czy diody nie osiągnęły końca żywotności oraz czy sterownik DMX wysyła sygnał włączenia.
Urządzenie nie reaguje na sterowanie DMX
Sprawdź poprawność adresu startowego, stan kabli sygnałowych (czy nie są zbyt długie lub uszkodzone) oraz zastosuj terminator 120 Ohm na końcu linii.
Urządzenie nie porusza się
Sprawdź, czy zasilanie jest odpowiednie, czy wewnątrz nie ma uszkodzeń mechanicznych, luźnych przewodów lub zwarć w układach elektronicznych.
Przed użyciem
- Sprawdź, czy urządzenie nie zostało uszkodzone podczas transportu.
- Upewnij się, że miejsce instalacji zapewnia odpowiednią wentylację (min. 50 cm odstępu).
- Sprawdź, czy napięcie zasilania jest zgodne ze specyfikacją na etykiecie produktu.
- Upewnij się, że przewód zasilający nie jest uszkodzony.
- Zainstaluj linkę zabezpieczającą o wytrzymałości min. 12-krotności wagi urządzenia.
Parametry w praktyce
- Ta: -20°C ~ 45°C
- Dopuszczalny zakres temperatury otoczenia podczas pracy urządzenia.
Ilustracje i schematy

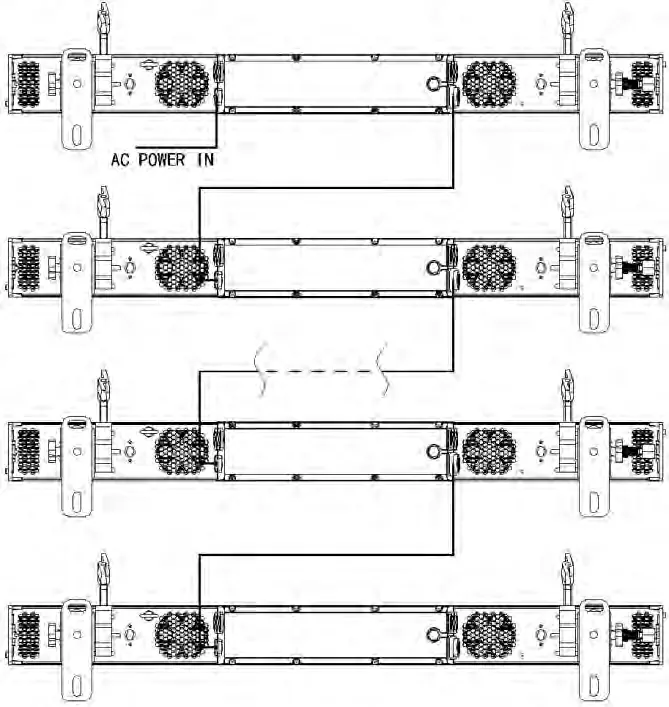

- Schemat łączenia szeregowego zasilania (Power Supply Connection).

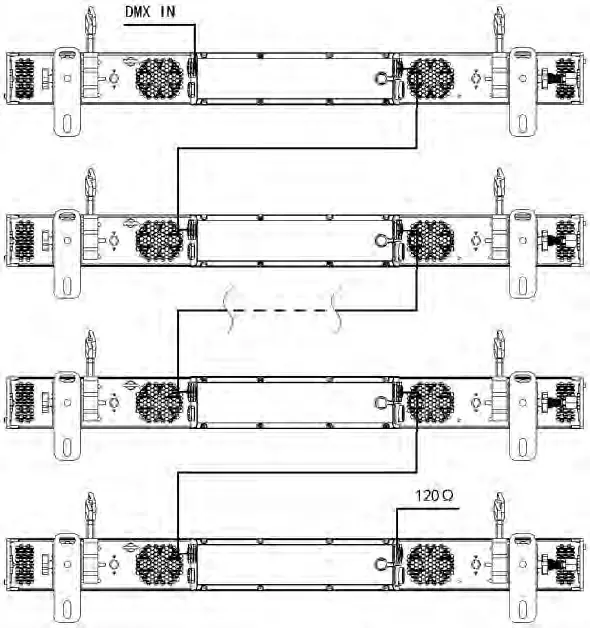

- Schemat łączenia sygnałowego DMX (Daisy Chain) z terminatorem na końcu.

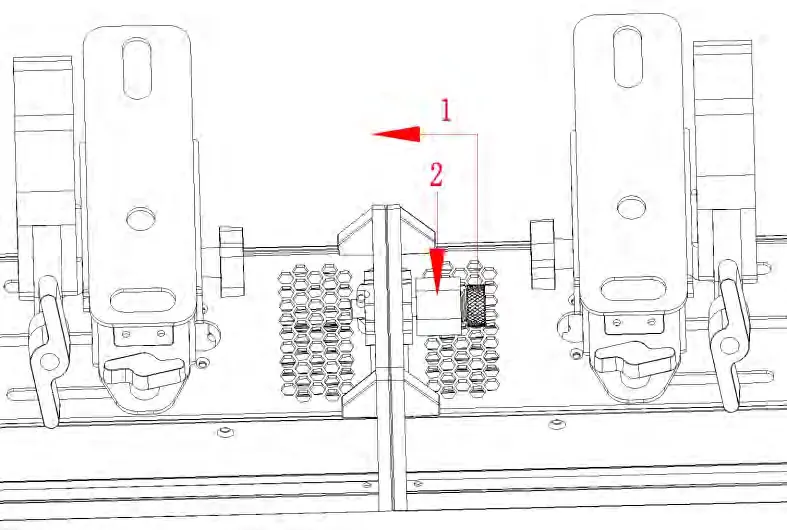

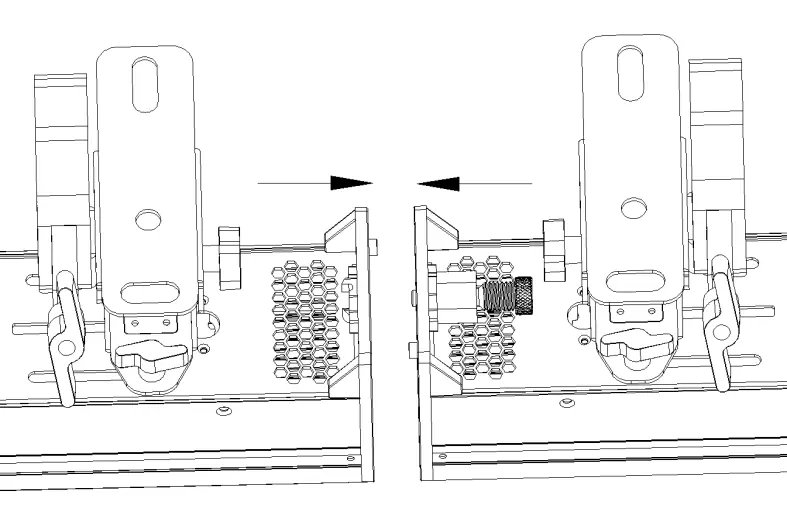

- Instrukcja blokowania pinów przy łączeniu wielu lamp (Lamp Splicing).

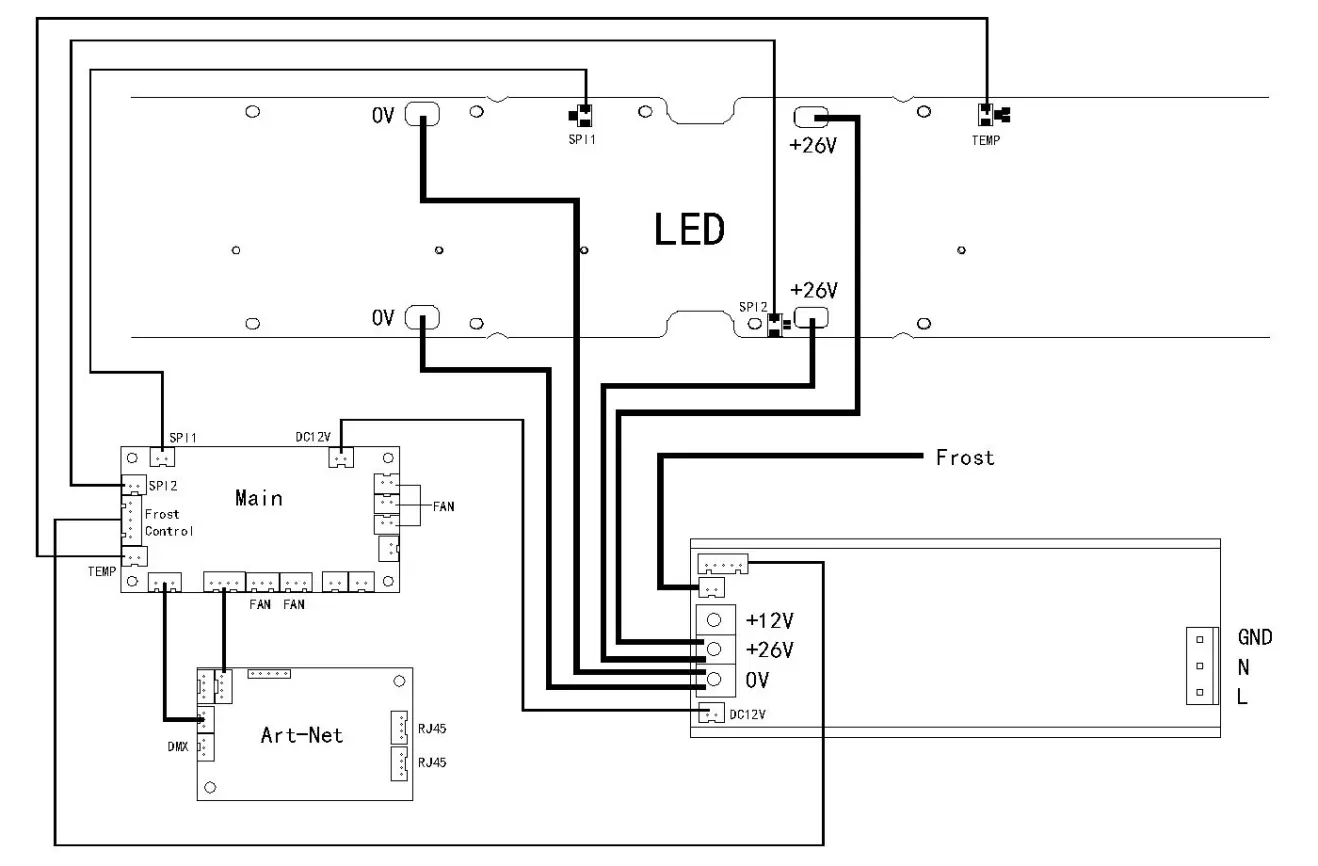

- Schemat połączeń elektrycznych wewnętrznych.
Zgodność modelu
- Obsługuje protokoły DMX512, RDM oraz ART-NET.
- Nie podłączać do zewnętrznych ściemniaczy (dimmer pack).
- Wymaga terminatora 120 Ohm na końcu linii DMX.
