Instrukcja obsługi reflektora gruntowego Lightpro Agate 102U
Szybki przewodnik po instalacji i konserwacji reflektora gruntowego Lightpro Agate 102U. Dowiedz się, jak prawidłowo zamontować oprawę, wymienić źródło światła i dbać o szczelność urządzenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Reflektor gruntowy Lightpro Agate 102U jest przeznaczony wyłącznie do użytku zewnętrznego w ramach systemu oświetlenia 12V marki Lightpro. Urządzenie posiada klasę szczelności IP67 i jest przystosowane do pracy w temperaturach od -20°C do 50°C. Kluczowym warunkiem poprawnej instalacji jest zapewnienie drenażu pod oprawą, aby zapobiec gromadzeniu się wody gruntowej.
Montaż
Przed instalacją upewnij się, że posiadasz wszystkie elementy zestawu: oprawę Agate, tubę montażową, klucz imbusowy oraz złącze Lightpro 137a.
- Wykop otwór w wybranym miejscu i wypełnij go warstwą żwiru o grubości około 45 cm dla zapewnienia drenażu.
- Umieść tubę montażową w przygotowanym otworze.
- Przeciągnij kabel zasilający przez otwór w tubie.
- Wsuń oprawę do tuby montażowej.
- Podłącz złącze oprawy do głównego kabla zasilającego systemu 12V.
Wymiana źródła światła
Oprawa wykorzystuje wymienne źródło światła MR16 LED GU5.3 3W. Aby wymienić żarówkę:
- Wyłącz zasilanie transformatora i odczekaj co najmniej 5 minut, aż źródło światła ostygnie.
- Użyj klucza imbusowego, aby odkręcić cztery śruby znajdujące się na spodzie oprawy.
- Wymień źródło światła na nowe.
- Dokręć śruby z powrotem.
- Uwaga: Przed ponownym zamknięciem oprawy upewnij się, że gumowy pierścień uszczelniający jest całkowicie czysty, aby zachować wodoodporność.
Bezpieczeństwo i konserwacja
- Nie montuj oprawy w sposób trwały (np. wmurowywanie), aby zachować dostęp serwisowy.
- Czyść oprawę regularnie miękką, czystą szmatką. Unikaj środków ściernych, myjek wysokociśnieniowych oraz agresywnej chemii.
- Elementy ze stali nierdzewnej należy czyścić dedykowanym preparatem raz na 6 miesięcy.
- W przypadku pytań serwisowych skontaktuj się z producentem pod adresem e-mail: [email protected].
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Upewnij się, że pod tubą znajduje się 45 cm warstwa żwiru dla drenażu oraz że gumowa uszczelka jest czysta i poprawnie osadzona.
Sprawdź połączenie złącza z głównym kablem oraz stan zasilania transformatora 12V.
Przed użyciem
- Sprawdź zawartość opakowania (oprawa, tuba, klucz, złącze).
- Przygotuj otwór z 45 cm warstwą żwiru.
- Upewnij się, że system zasilania to 12V Lightpro.
- Sprawdź czystość uszczelki przed montażem.
Parametry w praktyce
- MR16 LED GU5.3 3W
- Typ wymiennego źródła światła o mocy 3W zasilanego napięciem 12V.
Ilustracje i schematy

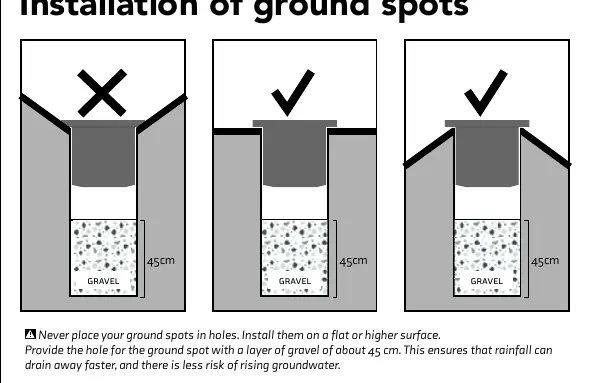

- Strona 2: Schemat poprawnego drenażu (warstwa żwiru 45 cm) oraz instrukcja otwierania oprawy kluczem imbusowym.
- Strona 3: Instrukcja łączenia kabli w systemie 12V (Just twist and connect).
Zgodność modelu
- Produkt wyłącznie do użytku z systemem 12V marki Lightpro.
- Nie stosować w miejscach przechowywania łatwopalnych gazów lub cieczy.
