Instrukcja obsługi extendera Lindy 100m 2 Port USB 2.0 Cat.6
Szybki przewodnik po instalacji i użytkowaniu extendera USB 2.0 Lindy 100m. Dowiedz się, jak podłączyć urządzenia, skonfigurować zasilanie PoC oraz jakie są wymagania techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i bezpiecznego użytkowania extendera Lindy 100m 2 Port USB 2.0 Cat.6 (nr 43408). Urządzenie pozwala na przedłużenie połączenia USB do 100 metrów za pomocą kabla sieciowego Cat.6. Dzięki technologii PoC (Power over Cable) zasilanie może być dostarczone tylko do jednej z jednostek (nadajnika lub odbiornika).
Bezpieczeństwo
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Nie otwierać obudowy urządzenia ani zasilacza.
- Nie używać uszkodzonych kabli.
- Chronić przed wilgocią i bezpośrednimi źródłami ciepła.
- Zapewnić odpowiednią wentylację urządzenia.
Elementy zestawu
- Jednostka nadawcza (TX) z uchwytami montażowymi
- Jednostka odbiorcza (RX) z uchwytami montażowymi
- Kabel USB 2.0 A/B (ok. 90 cm)
- Zasilacz wielostandardowy 12VDC 3A
Instalacja
- Podłącz jednostkę nadawczą (TX) do portu USB komputera za pomocą dołączonego kabla USB 2.0 A/B.
- Umieść jednostkę odbiorczą (RX) w pobliżu urządzeń USB w docelowej lokalizacji.
- Podłącz zasilacz do jednostki nadawczej lub odbiorczej.
- Połącz nadajnik z odbiornikiem za pomocą kabla sieciowego Cat.5e/6 (brak w zestawie).
- Po poprawnym połączeniu urządzenia USB mogą zostać podłączone do odbiornika.
Obsługa zasilacza
Zasilacz posiada wymienne końcówki dla różnych standardów gniazdek. Aby zamontować adapter, wsuń go w prowadnice zasilacza aż do kliknięcia. Aby zdemontować, naciśnij przycisk pod adapterem i wysuń go.
Dane techniczne
- Obsługa USB 2.0 (High Speed) oraz USB 1.1.
- Zasięg: do 100 metrów przy użyciu kabla Cat.5e/6.
- Temperatura pracy: 0°C - 40°C.
- Wilgotność: 20 - 90% RH (bez kondensacji).
- Złącza TX: 1x USB 2.0 Typ B, 1x RJ45, gniazdo zasilania 5.5/2.5mm.
- Złącza RX: 1x RJ45, 2x USB 2.0 Typ A.
Kontakt serwisowy
LINDY-Elektronik GmbH, Markircher Str. 20, 68229 Mannheim, Niemcy. E-mail: [email protected], Tel: +49 (0)621 470050.
Informacje o producencie
Lindy
Praktyczna pomoc
Typowe problemy
Brak połączenia z urządzeniami USB
Sprawdź, czy kabel sieciowy Cat.5e/6 jest poprawnie wpięty i czy nie przekracza 100 metrów długości. Upewnij się, że zasilanie jest podłączone do jednej z jednostek.
Zasilacz nie pasuje do gniazdka
Wybierz odpowiednią końcówkę adaptera (Euro, UK, US/Japonia lub Australia/Nowa Zelandia) i wsuń ją w zasilacz do momentu kliknięcia.
Przed użyciem
- Sprawdź, czy posiadasz kabel sieciowy Cat.5e/6 (nie jest dołączony do zestawu).
- Upewnij się, że zasilacz jest mocno osadzony w gniazdku ściennym.
- Zweryfikuj, czy używasz kabla USB 2.0 A/B do połączenia z komputerem.
- Upewnij się, że miejsce instalacji jest suche i dobrze wentylowane.
Parametry w praktyce
- PoC (Power over Cable)
- Technologia umożliwiająca przesyłanie zasilania przez kabel sieciowy; wystarczy podłączyć zasilacz tylko do jednej jednostki (TX lub RX).
Ilustracje i schematy

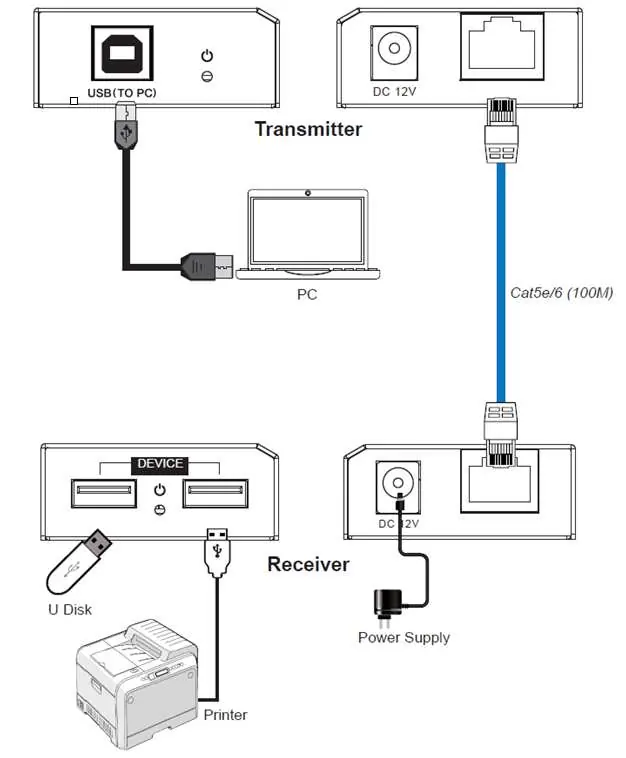

- Nadajnik (TX) łączy się z komputerem przez USB i z odbiornikiem przez kabel RJ45.
