Przewodnik uruchomienia układu demonstracyjnego 1019A (LT3497EDDB)
Instrukcja obsługi i konfiguracji dwukanałowego sterownika diod LED LT3497EDDB. Zawiera parametry techniczne, procedurę uruchomienia oraz wskazówki dotyczące pomiarów i ściemniania.
Spis treści
Opis produktu
Układ demonstracyjny 1019A to dwukanałowy sterownik białych diod LED oparty na układzie LT3497 w obudowie DFN 3mm x 2mm. Moduł demonstruje kompaktowe rozmiary i niską liczbę komponentów w dwóch niezależnych obwodach typu Boost. Urządzenie zasila dwa niezależne ciągi diod LED prądem 20mA przy napięciu wejściowym od 3V do 10V. Układ wykorzystuje wewnętrzne diody Schottky'ego, wysoką częstotliwość przełączania oraz zabezpieczenie przed otwartym obwodem.
Dane techniczne
- Zakres napięcia wejściowego: 3V - 10V
- Prąd wyjściowy: 20mA
- Napięcie wyjściowe: 19.5V
- Częstotliwość przełączania: 2.3 MHz (typowa)
- Zabezpieczenie nadnapięciowe (VOPEN): 32V
- Sprawność: 72.3% przy 3.6V
Bezpieczeństwo
Ostrzeżenie: Nie należy patrzeć bezpośrednio na pracujące diody LED. Układ generuje światło, które może uszkodzić wzrok.
Uruchomienie i obsługa
Przed przystąpieniem do pracy należy upewnić się, że napięcie wejściowe nie przekracza 10V. Procedura uruchomienia:
- Ustaw zworki JP1 i JP2 w pozycji ON.

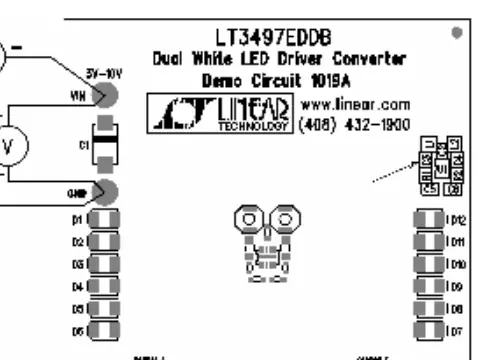

- Przy wyłączonym zasilaniu podłącz zasilacz do zacisków VIN i GND.
- Włącz zasilanie wejściowe.
- Sprawdź poprawność napięć i prądów. Jeśli diody nie świecą, zweryfikuj ustawienia zworek.
Aby przetestować ściemnianie PWM lub DC, należy usunąć zworkę JP1 lub JP2 i podłączyć odpowiedni sygnał sterujący do zacisków SHDN/DIMMING CTRL1 lub CTRL2.
Wskazówki pomiarowe
Podczas pomiaru tętnień napięcia wejściowego lub wyjściowego należy unikać stosowania długich przewodów masowych sondy oscyloskopowej. Końcówkę sondy należy przyłożyć bezpośrednio do zacisków VIN lub VOUT oraz GND.
