Instrukcja obsługi naświetlacza LED Livarno Home 100W
Szybki przewodnik po instalacji, konfiguracji czujnika ruchu oraz konserwacji naświetlacza LED Livarno Home 100W. Zawiera instrukcje montażu, podłączenia elektrycznego oraz ustawień czułości i czasu świecenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Ten naświetlacz LED jest przeznaczony wyłącznie do użytku zewnętrznego i nie nadaje się do oświetlenia wnętrz. Urządzenie posiada wbudowany czujnik ruchu z regulacją czasu świecenia, czułości oraz progu jasności. Montaż musi być przeprowadzony przez wykwalifikowanego elektryka przy wyłączonym zasilaniu.
Opis urządzenia
Naświetlacz składa się z obudowy LED, czujnika ruchu oraz puszki przyłączeniowej. Na obudowie czujnika znajdują się trzy pokrętła: TIME (czas świecenia), LUX (czułość na światło) oraz SENS (czułość czujnika ruchu).
Montaż i instalacja
- Wyłącz zasilanie w skrzynce bezpieczników i sprawdź za pomocą próbnika napięcia, czy przewód nie jest pod napięciem.

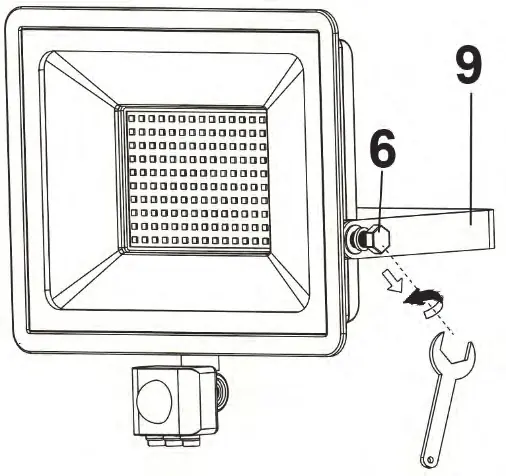

- Zdejmij wspornik montażowy, odkręcając śruby po bokach.

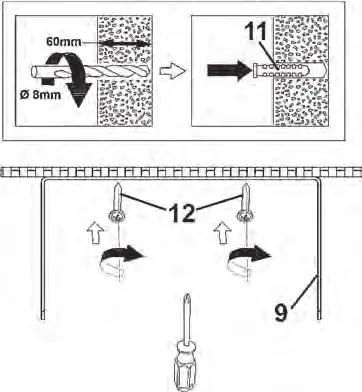

- Użyj wspornika jako szablonu do zaznaczenia otworów na ścianie, wywierć je i zamocuj wspornik za pomocą dołączonych kołków i śrub.

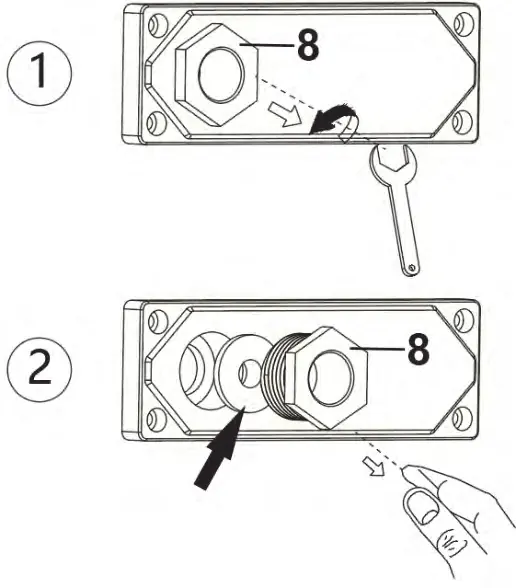

- Otwórz puszkę przyłączeniową, zdejmij dławik kablowy i przeprowadź przewód zasilający.
- Podłącz przewody do zacisków zgodnie z oznaczeniami (L, N, uziemienie).

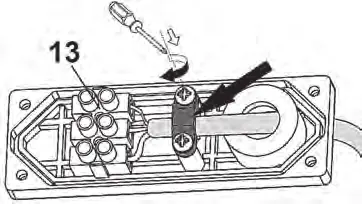

- Zamontuj dławik kablowy, zabezpiecz przewód uchwytem odciążającym i zamknij puszkę przyłączeniową.
- Zamocuj naświetlacz na wsporniku, ustaw żądany kąt nachylenia i dokręć śruby.
Ustawienia czujnika ruchu
- TIME: Regulacja czasu świecenia od ok. 5 sekund do 5 minut.
- SENS: Regulacja zasięgu czujnika (maksymalnie 8 metrów).
- LUX: Ustawienie progu jasności, przy którym czujnik zaczyna reagować.
Czyszczenie i konserwacja
Przed czyszczeniem zawsze wyłącz zasilanie. Używaj wyłącznie suchej lub lekko wilgotnej szmatki. Nie stosuj rozpuszczalników ani agresywnych środków czyszczących, które mogłyby uszkodzić plastikową obudowę. Urządzenie nie zawiera części wymagających serwisowania przez użytkownika.
Rozwiązywanie problemów
- Światło się nie włącza: Sprawdź ustawienie czujnika lub poprawność podłączenia elektrycznego.
- Światło szybko się włącza i wyłącza: Usuń źródła zakłóceń, takie jak inne lampy lub powierzchnie odbijające światło.
- Światło nie wyłącza się: Usuń obiekty poruszające się w zasięgu czujnika lub upewnij się, że naświetlacz jest stabilnie zamocowany i nie porusza się na wietrze.
Informacje o producencie
Livarno Home
Praktyczna pomoc
Typowe problemy
Sprawdź, czy czujnik ruchu jest prawidłowo skierowany oraz czy połączenie elektryczne jest poprawne (wymagana kontrola elektryka).
W zasięgu czujnika znajdują się inne źródła światła lub powierzchnie odbijające. Usuń je.
W zasięgu czujnika znajdują się poruszające się obiekty lub naświetlacz porusza się na wietrze. Zabezpiecz urządzenie na stabilnym podłożu.
Przed użyciem
- Sprawdź, czy naświetlacz nie jest uszkodzony.
- Upewnij się, że miejsce montażu jest stabilne i chronione przed warunkami atmosferycznymi.
- Przygotuj niezbędne narzędzia: wiertarkę, śrubokręty, próbnik napięcia, klucz płaski.
- Upewnij się, że zasilanie jest wyłączone w skrzynce bezpieczników.
- Sprawdź, czy przewód zasilający ma średnicę co najmniej 8,2 mm.
Ilustracje i schematy
- Rysunek A: Schemat budowy naświetlacza z numeracją części.
- Rysunek B: Schemat podłączenia przewodów do zacisków.
- Rysunek C: Pokrętła regulacyjne (TIME, LUX, SENS).
- Rysunek D i E: Zalecana wysokość montażu (1,8m - 2,5m) oraz kąt detekcji.
Zgodność modelu
- Naświetlacz nie jest przeznaczony do użytku komercyjnego.
- Urządzenie nie jest przystosowane do ściemniania.
- Nie nadaje się do oświetlenia wnętrz mieszkalnych.
