Instrukcja części i schemat budowy samochodu RC Losi 22S Sprint Car
Szczegółowy schemat budowy i lista części zamiennych dla modelu RC Losi 22S Sprint Car. Znajdź numery części, instrukcje montażu podzespołów oraz widoki rozstrzelone dla serwisu i naprawy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument jest katalogiem części i schematem budowy (widokiem rozstrzelonym) dla modelu Losi 22S Sprint Car, ułatwiającym serwis i identyfikację części. str. 1, 2, 3, 4
Najważniejsze czynności
- Identyfikacja części zamiennych str. 1, 2, 3, 4
- Serwis amortyzatorów str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Olej amortyzatorów przód | 30wt | Zalecana lepkość oleju | str. 5 |
| Olej amortyzatorów tył | 35wt | Zalecana lepkość oleju | str. 5 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Schematy podwozia i napędu str. 1, 2, 3, 4
- Schematy amortyzatorów str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera szczegółowe schematy budowy (widoki rozstrzelone) modelu RC Losi 22S Sprint Car. Służy jako podstawowe źródło informacji przy serwisowaniu, naprawach oraz identyfikacji numerów części zamiennych.

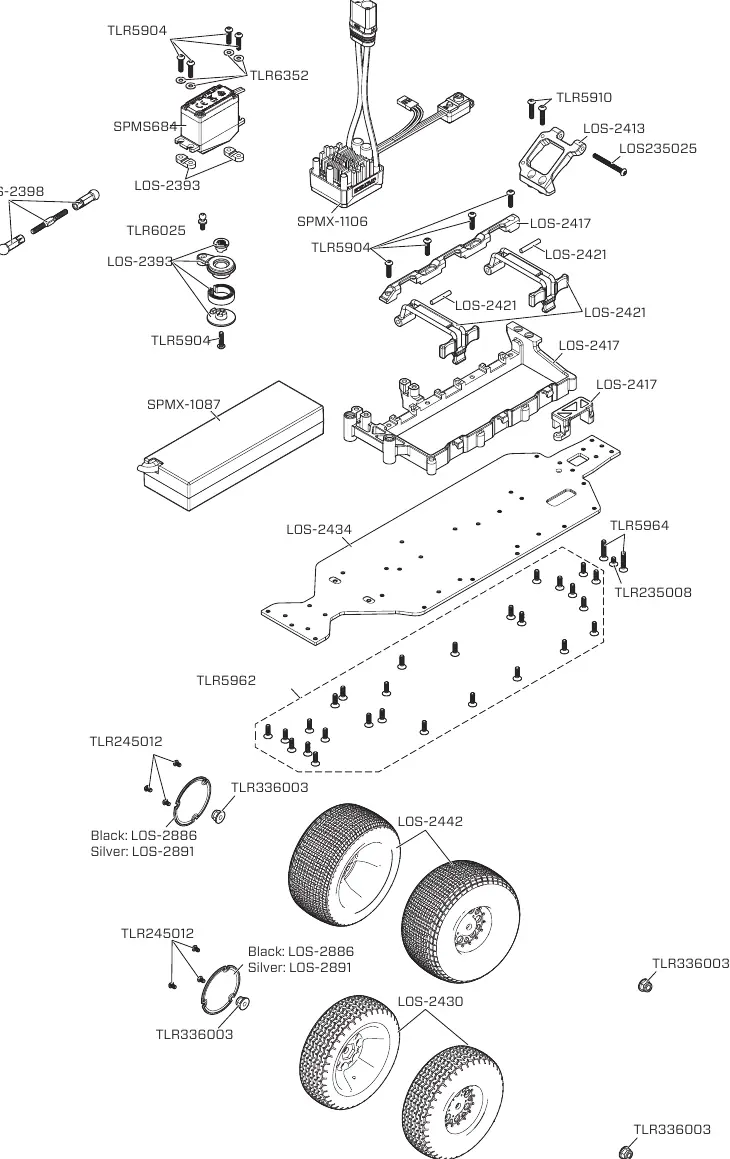

Budowa i montaż
Dokument przedstawia rozłożone na części pierwsze podzespoły pojazdu. Każdy element jest oznaczony unikalnym numerem części (np. TLR5904, LOS-2417), co ułatwia zamawianie zamienników i poprawny montaż. Schematy obejmują całe podwozie, układ napędowy oraz elementy nadwozia.

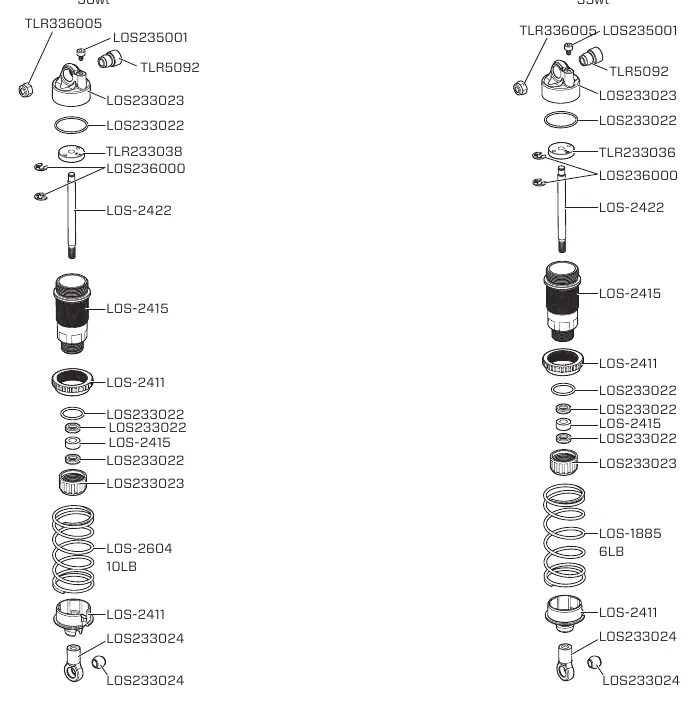

Amortyzatory
Instrukcja zawiera specyficzne schematy budowy amortyzatorów przednich i tylnych, które wymagają precyzyjnego montażu uszczelek i sprężyn:
- Amortyzatory przednie (Front): zalecany olej 30wt, numer części LOS-2412.
- Amortyzatory tylne (Rear): zalecany olej 35wt, numer części LOS-2419.
Konserwacja i serwis
Podczas naprawy należy korzystać z załączonych schematów, aby zachować właściwą kolejność montażu podkładek, śrub i uszczelek. W przypadku wymiany części, należy upewnić się, że używany jest element o właściwym numerze katalogowym wskazanym na rysunku.
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy wszystkie śruby są dokręcone zgodnie ze schematem.
- Upewnij się, że używasz właściwego oleju do amortyzatorów (30wt przód, 35wt tył).
- Zidentyfikuj numer części przed zakupem zamiennika na podstawie schematu.
- Zweryfikuj poprawność montażu podkładek i uszczelek w amortyzatorach.
Ilustracje i schematy
- Schematy pokazują kolejność montażu elementów.
- Numery przy częściach odpowiadają numerom katalogowym części zamiennych.
