Instrukcja obsługi lampy na cokół Lucande 9616149
Szybki przewodnik po instalacji i użytkowaniu lampy na cokół Lucande 9616149. Sprawdź schemat podłączenia elektrycznego, wymogi montażowe oraz informacje o źródle światła.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy lampy na cokół Lucande 9616149. Produkt jest przeznaczony do użytku zewnętrznego, posiada klasę szczelności IP65 i jest zasilany napięciem 230V. Uwaga: Źródło światła LED oraz zasilacz (statecznik) w tej lampie są niewymienne.
Przeznaczenie i bezpieczeństwo
Lampa jest przeznaczona do montażu stacjonarnego na zewnątrz, np. wzdłuż ścieżek lub przy grządkach. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne.
Montaż i instalacja

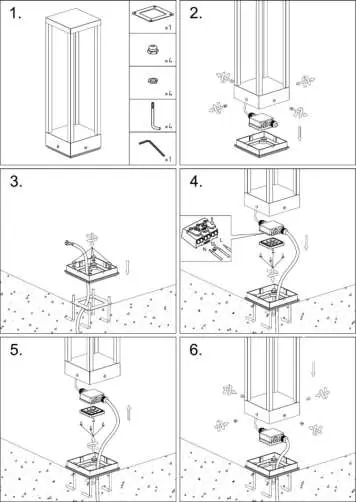

Proces instalacji składa się z 6 kroków:
- Przygotuj elementy montażowe i podstawę lampy.
- Zamontuj podstawę lampy do podłoża.
- Przygotuj przewody zasilające.
- Podłącz przewody zgodnie ze schematem (L, uziemienie, N).
- Zabezpiecz połączenia i zamontuj obudowę lampy na podstawie.
- Upewnij się, że wszystkie elementy są stabilnie zamocowane przed włączeniem zasilania.
Podłączenie elektryczne
Podłączenie musi być wykonane zgodnie z oznaczeniami:
- L (Przewód prądowy): Brązowy lub czarny przewód.
- Symbol uziemienia (Przewód uziemiający): Żółto-zielony przewód.
- N (Przewód zerowy): Niebieski przewód.
Informacje techniczne
Produkt zawiera źródło światła o klasie efektywności energetycznej F. Ze względu na konstrukcję, w przypadku awarii źródła światła lub układu sterowania, nie ma możliwości ich wymiany – konieczna jest wymiana całej oprawy.
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów (L, N, uziemienie) w kostce przyłączeniowej oraz upewnij się, że zasilanie jest włączone.
Źródło światła jest niewymienne. W przypadku awarii należy wymienić całą oprawę oświetleniową.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem montażu.
- Upewnij się, że miejsce montażu jest stabilne i przystosowane do użytku zewnętrznego.
- Sprawdź, czy posiadasz wszystkie elementy montażowe wymienione w instrukcji.
- Zweryfikuj, czy napięcie sieciowe wynosi 230V.
