Instrukcja montażu lampy wiszącej Lucci Decor Aspen 10LT

Najważniejsze informacje

Lampa Lucci Decor Aspen 10LT (SKU 057001) to oprawa oświetleniowa klasy I, która wymaga uziemienia. Montaż musi zostać wykonany przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Ze względu na wagę urządzenia (43 kg), do instalacji wymagane są dwie osoby.

Wymagania instalacyjne

• Lampa przeznaczona wyłącznie do użytku wewnątrz pomieszczeń.
• Punkt montażowy musi wytrzymać dwukrotność ciężaru lampy.
• Nie instaluj lampy w bezpośrednim sąsiedztwie nawiewów powietrza.
• W przypadku montażu w wilgotnych pomieszczeniach, upewnij się, że zapewniona jest odpowiednia wentylacja.
• Przed rozpoczęciem prac upewnij się, że zasilanie obwodu jest wyłączone.

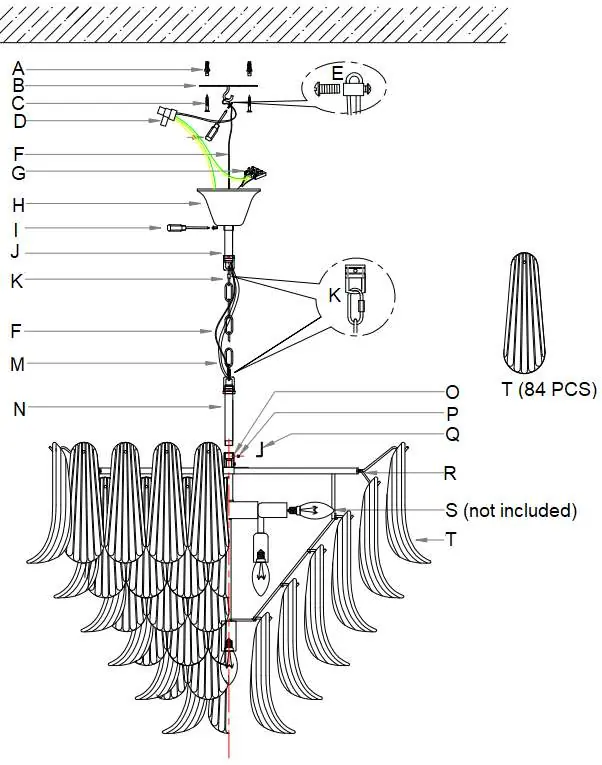

Instalacja jako lampa wisząca

1. Użyj wspornika montażowego (B) jako szablonu do zaznaczenia otworów w suficie.
2. Zamontuj pręt (N) do lampy i zabezpiecz śrubą dociskową (P) za pomocą klucza imbusowego (Q).
3. Dostosuj długość zawieszenia za pomocą łączników łańcuchowych (K).
4. Zabezpiecz linkę bezpieczeństwa (F) na wsporniku montażowym (B).
5. Zamontuj wspornik (B) do sufitu za pomocą odpowiednich śrub i kołków.
6. Podłącz przewody elektryczne do kostki zaciskowej (G).
7. Zawieś lampę na wsporniku, dociśnij czaszę (H) do sufitu i zabezpiecz śrubą (I).
8. Zainstaluj żarówki (brak w zestawie) oraz klosze (T).

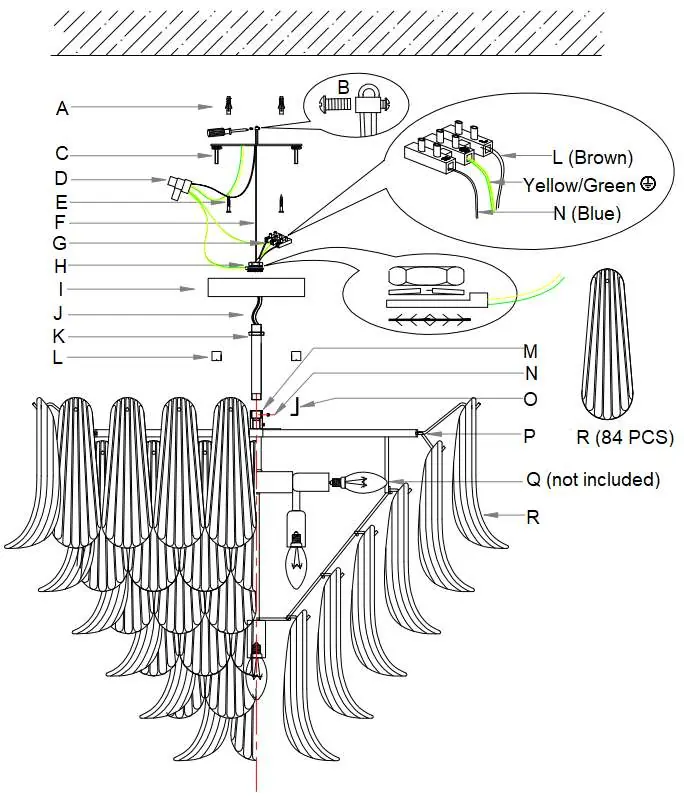

Instalacja jako lampa sufitowa

1. Zdejmij wspornik montażowy (C) z czaszy (I).
2. Użyj wspornika (C) jako szablonu do zaznaczenia otworów.
3. Zamontuj pręt (K) do lampy (M) i zabezpiecz śrubą dociskową (N).
4. Wsuń czaszę (I) na pręt (K) i zabezpiecz punktem uziemienia (H).
5. Zabezpiecz linkę bezpieczeństwa (F) na wsporniku montażowym (C).
6. Zamontuj wspornik (C) do sufitu.
7. Podłącz przewody elektryczne do kostki zaciskowej (G).
8. Zamontuj czaszę (I) na wsporniku (C) i zabezpiecz nakrętkami (L).
9. Zainstaluj żarówki oraz klosze (R).

Podłączenie elektryczne

Lampa jest produktem klasy I i musi być uziemiona. Podłączenie do kostki zaciskowej (G) powinno wyglądać następująco:

• Uziemienie (Earth): Żółto-zielony
• Neutralny (Neutral): Niebieski lub N
• Faza (Live): Brązowy lub L

Upewnij się, że przewody uziemiające z czaszy i linki bezpieczeństwa są połączone ze złączem kablowym (D) i zapewniają ciągłość uziemienia.

Konserwacja i bezpieczeństwo

• Zawsze wyłączaj zasilanie i pozwól lampie ostygnąć przed czyszczeniem lub wymianą żarówek.
• Czyść lampę miękką, wilgotną szmatką. Nie zanurzaj w wodzie ani innych płynach.
• Unikaj kontaktu z żrącymi chemikaliami, rozpuszczalnikami lub środkami ściernymi.

Dane techniczne

• Napięcie: 220-240V~ 50Hz
• Moc maksymalna: 280W (10 x 28W max)
• Oprawka: SES / E14
• Waga: 43 kg
• Wymiary lampy: wys. 740mm, średnica 800mm, zawieszenie max 2000mm
