Niniejszy dokument zawiera wytyczne dotyczące instalacji sterownika LED Luminii 0-10V Athena o mocy 96W. Urządzenie jest przeznaczone do montażu w suchych pomieszczeniach przez wykwalifikowanego elektryka, zgodnie z przepisami National Electrical Code (artykuł 450). Kluczowym warunkiem poprawnej pracy jest zapewnienie odpowiedniej wentylacji.
Instalacja i montaż
- Sterownik może być montowany w pozycji pionowej lub poziomej.
- Wymagane jest zachowanie minimum 3 cali (ok. 7,6 cm) wolnej przestrzeni wokół sterownika dla zapewnienia cyrkulacji powietrza.
- Węzeł bezprzewodowy Lutron Athena musi znajdować się w odległości co najmniej 1 cala (ok. 2,5 cm) od elementów metalowych, takich jak kanały kablowe.
- Przed montażem należy sprawdzić etykietę urządzenia, aby upewnić się, że napięcie wejściowe, wyjściowe oraz moc są zgodne z wymaganiami instalacji.
Podłączenie elektryczne
- Zdejmij pokrywę obudowy sterownika, aby uzyskać dostęp do przewodów.
- Podłącz zasilanie 120-277V AC z panelu elektrycznego.
- Podłącz przewód niskiego napięcia 24V DC dla oświetlenia LED.
- Po wykonaniu połączeń umieść złącza wewnątrz obudowy, zamknij pokrywę i zabezpiecz ją ośmioma śrubami.
Resetowanie węzła bezprzewodowego Lutron Athena
Jeśli węzeł nie działa poprawnie lub nie można go dodać do nowego projektu, należy wykonać reset do ustawień fabrycznych za pomocą aplikacji Lutron:
- Upewnij się, że urządzenie mobilne jest w tej samej sieci WiFi co węzły Athena.
- W aplikacji wybierz opcję Professional i zaloguj się na konto myLutron.
- Wybierz Access an Existing System, a następnie More options.
- Kliknij Reset Device i postępuj zgodnie z instrukcjami w aplikacji.
- Po zakończeniu resetu, zasilanie obciążenia podłączonego do węzła powinno zostać wyłączone i włączone ponownie (power cycle). Potwierdzeniem resetu jest przyciemnienie światła do wyłączenia lub cykl zmiany temperatury barwowej (CCT) zakończony pełną jasnością.
Dane techniczne
- Napięcie wejściowe: 120-277V AC, 1.1A, 50/60 Hz
- Napięcie wyjściowe: 24V DC, 4.0A
- Maksymalna moc: 96W
Informacje o producencie
Luminii
Praktyczna pomoc
Typowe problemy
Wykonaj procedurę resetowania do ustawień fabrycznych za pomocą aplikacji Lutron zgodnie z instrukcją na stronie 3.
Sprawdź, czy zapewniono wymagane 3 cale wolnej przestrzeni wokół urządzenia dla poprawnej wentylacji.
Przed użyciem
- Sprawdź etykietę sterownika pod kątem zgodności napięcia wejściowego/wyjściowego i mocy z instalacją.
- Upewnij się, że miejsce montażu jest suche i dobrze wentylowane.
- Zweryfikuj, czy posiadasz odpowiednie narzędzia do montażu (śrubokręt do 8 śrub obudowy).
- Upewnij się, że węzeł Athena ma min. 1 cal odstępu od metalowych elementów.
Ilustracje i schematy
- Strona 1: Schemat połączeń elektrycznych pokazujący wejście AC, wyjście DC oraz podłączenie węzła bezprzewodowego.

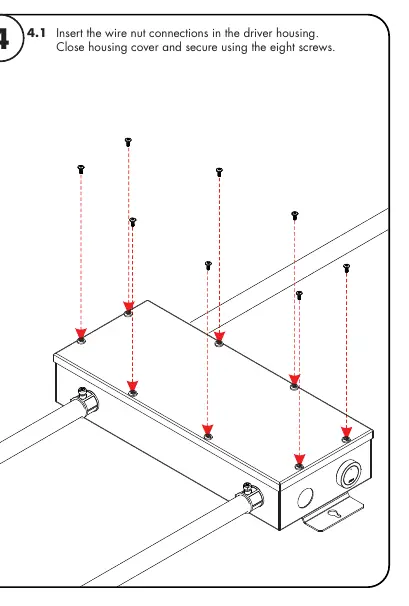

- Strona 2: Rysunek techniczny pokazujący sposób zabezpieczenia pokrywy obudowy za pomocą ośmiu śrub.
- Strona 3: Ilustrowany przewodnik krok po kroku po interfejsie aplikacji Lutron w celu resetowania urządzenia.
Zgodność modelu
- Urządzenie wymaga instalacji przez wykwalifikowanego elektryka.
- Zgodne z przepisami National Electrical Code (artykuł 450).
- Przeznaczone wyłącznie do suchych lokalizacji.
