Instrukcja montażu zestawu nadwozia MadJax 05-268-BK01 APEX
Szybki przewodnik po zestawie nadwozia MadJax APEX dla E-Z-GO RXV. Zawiera listę komponentów, zawartość zestawu montażowego oraz informacje o kompatybilności i opcjach kolorystycznych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przegląd komponentów zestawu nadwozia MadJax APEX przeznaczonego dla wózków golfowych E-Z-GO RXV (roczniki 2008 i nowsze). Zestaw zawiera przednią osłonę z oświetleniem LUX DRL, tylną część nadwozia z bagażnikiem oraz kompletny zestaw oświetlenia LED. Montaż wymaga użycia dołączonych elementów złącznych.
Opis urządzenia
Zestaw APEX to modułowa konstrukcja wykonana z trwałego, w 100% nadającego się do recyklingu tworzywa polipropylenowego. Charakteryzuje się nowoczesnym wyglądem inspirowanym motoryzacją oraz zintegrowanym oświetleniem LED z funkcją świateł do jazdy dziennej (DRL) na całej długości osłony.

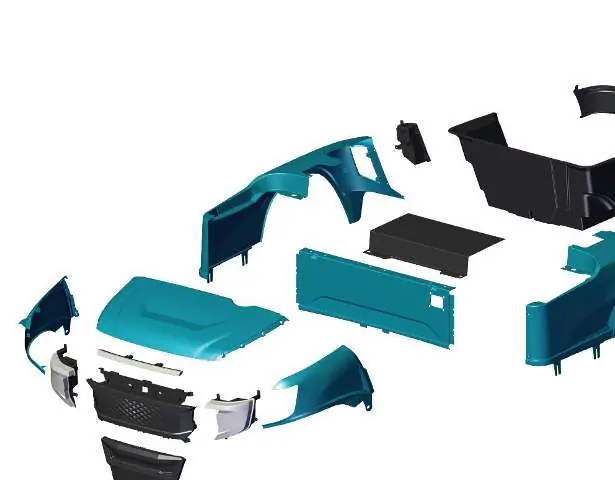

Elementy zestawu
W skład zestawu wchodzą:
- Przednia osłona (cowl) z ciągłym oświetleniem LUX DRL i czarną kratką.
- Tylna część nadwozia z bagażnikiem (bagwell).
- Pełny zestaw oświetlenia LUX z dodatkowymi światłami cofania.
Zawartość zestawu montażowego
Do poprawnego montażu zestawu wykorzystywane są następujące elementy:
- 42 nakrętki zaciskowe M5.
- 42 śruby z łbem płaskim Torx M5 x 15.
- 25 śrub z łbem Torx M4 x 12.
- 4 zaciski (clips).
- 4 złącza T-Lock.
Kompatybilność
Zestaw jest kompatybilny z wózkami E-Z-GO RXV (od 2008 roku) oraz z zestawami tylnych siedzeń z serii MadJax Genesis i GTW Mach.
Praktyczna pomoc
Przed użyciem
- Upewnij się, że posiadasz wózek E-Z-GO RXV z rocznika 2008 lub nowszego.
- Sprawdź kompletność dostarczonych elementów zgodnie z listą części.
- Zweryfikuj, czy posiadasz odpowiednie narzędzia do śrub typu Torx.
- Upewnij się, że wybrany kolor zestawu odpowiada Twoim preferencjom (dostępne wykończenia formowane lub malowane).
Parametry w praktyce
- Kompatybilność
- Zaprojektowany wyłącznie dla E-Z-GO RXV (2008-Up).
