Instrukcja obsługi telewizora Magnavox 13MT143S, 20MT133S, 20MS233S

Szybki przewodnik po instrukcji obsługi telewizorów Magnavox serii 13MT143S, 20MT133S oraz 20MS233S. Dowiedz się, jak poprawnie podłączyć antenę i urządzenia zewnętrzne, skonfigurować kanały, ustawić blokadę rodzicielską SmartLock oraz...

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy telewizorów kolorowych Magnavox modeli 13MT143S, 20MT133S oraz 20MS233S. Dokument zawiera wytyczne dotyczące bezpieczeństwa, instalacji, obsługi pilota oraz konfiguracji funkcji specjalnych, takich jak SmartLock, SmartPicture i SmartSound.

Podłączenie telewizora

Telewizor można podłączyć do różnych źródeł sygnału:

Schemat elementów urządzenia z oznaczeniami
Schemat elementów urządzenia z oznaczeniami
  • Antena: Podłącz kabel antenowy (75 Ohm) bezpośrednio do gniazda 75 Ohm z tyłu telewizora. Jeśli używasz płaskiego przewodu 300 Ohm, wymagany jest adapter 300-75 Ohm.
  • Telewizja kablowa: Podłącz kabel bezpośrednio do gniazda 75 Ohm. Jeśli używasz dekodera, podłącz sygnał do dekodera, a następnie wyjście dekodera do telewizora za pomocą kabla koncentrycznego RF.
  • Urządzenia zewnętrzne (VCR/DVD): Użyj gniazd Audio/Video na przednim panelu. W modelach stereo (20MS233S) dostępne są wejścia czerwone i białe, w modelach mono (13MT143S, 20MT133S) tylko białe.

Konfiguracja i strojenie

Aby telewizor poprawnie odbierał kanały, należy wykonać następujące kroki:

  1. Wejdź do menu SETUP przyciskiem MENU.
  2. Wybierz opcję CABLE i ustaw na YES (jeśli używasz telewizji kablowej) lub NO (dla anteny).
  3. Wybierz AUTO PROGRAM, aby automatycznie wyszukać i zapisać dostępne kanały.
  4. Użyj CHANNEL EDIT, aby ręcznie dodać lub usunąć kanały z pamięci.

Funkcje specjalne

  • SmartLock: System blokady rodzicielskiej pozwalający blokować programy na podstawie ocen (Movie Ratings lub TV Ratings). Wymaga ustawienia kodu dostępu (domyślny: 0711).
  • SmartPicture: Szybkie ustawienia obrazu (Personal, Movies, Sports, Weak Signal).
  • SmartSound: Funkcja wyrównująca poziomy głośności podczas zmian programów lub reklam.
  • SmartSurf: Lista do 5 ulubionych kanałów do szybkiego przełączania.

Rozwiązywanie problemów

W przypadku problemów z działaniem urządzenia:

  • Brak zasilania: Sprawdź kabel zasilający, gniazdko ścienne oraz bezpieczniki.
  • Brak obrazu: Sprawdź połączenie anteny/kabla, ustawienie opcji CABLE w menu oraz wykonaj ponownie Auto Program.
  • Brak dźwięku: Sprawdź poziom głośności oraz czy nie włączono funkcji MUTE.
  • Pilot nie działa: Wymień baterie na nowe (AA), wyczyść sensor na pilocie i telewizorze, upewnij się, że celujesz bezpośrednio w sensor.

Konserwacja

Do czyszczenia ekranu i obudowy używaj miękkiej, czystej szmatki zwilżonej wodą. Nigdy nie używaj środków chemicznych, rozpuszczalników ani aerozoli, ponieważ mogą one uszkodzić wykończenie obudowy.

Praktyczna pomoc

Typowe problemy

Brak zasilania

Sprawdź, czy kabel zasilający jest dobrze wpięty. Odłącz go na 10 sekund i podłącz ponownie. Sprawdź, czy gniazdko ścienne działa.

Brak obrazu

Sprawdź połączenie anteny lub kabla z gniazdem 75 Ohm. Upewnij się, że ustawienie CABLE w menu jest zgodne z używanym źródłem sygnału.

Brak dźwięku

Zwiększ głośność przyciskiem VOL+ lub sprawdź, czy nie włączono funkcji MUTE.

Pilot nie działa

Wymień baterie na nowe (AA). Wyczyść sensor na pilocie i telewizorze. Sprawdź, czy pilot nie jest uszkodzony.

Zapomniany kod SmartLock

Użyj domyślnego kodu 0711, aby wejść do menu i ustawić nowy kod.

Przed użyciem

  • Podłącz antenę lub kabel TV do gniazda 75 Ohm.
  • Włóż dwie baterie AA do pilota.
  • Ustaw język menu (English lub Espanol).
  • Uruchom funkcję Auto Program w menu Setup.
  • Sprawdź, czy telewizor jest w trybie Stereo (model 20MS233S) lub Mono.

Parametry w praktyce

SmartPicture
Fabryczne ustawienia obrazu (Brightness, Color, Contrast) zoptymalizowane pod różne źródła (np. Sports, Movies).

Ilustracje i schematy

  • Schemat uziemienia anteny zgodnie z NEC (National Electrical Code).
  • Instrukcja podłączenia kabla koncentrycznego 75 Ohm.
  • Schemat podłączenia VCR/DVD przez gniazda Audio/Video.

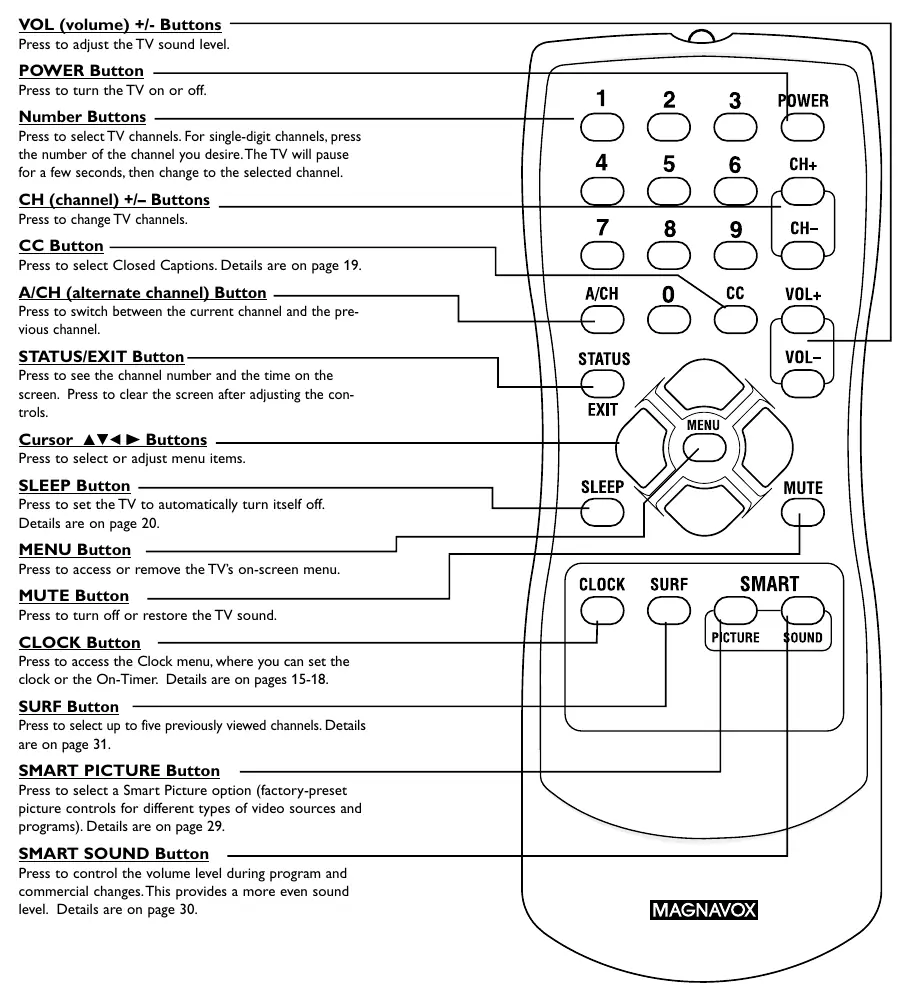

  • Rozkład przycisków na pilocie zdalnego sterowania.

Zgodność modelu

  • Model 20MS233S posiada wejścia stereo (czerwone i białe gniazda audio).
  • Modele 13MT143S i 20MT133S są modelami mono (pojedyncze białe gniazdo audio).
  • Wymagany adapter 300-75 Ohm przy użyciu płaskiego przewodu antenowego.
