Instrukcja obsługi reflektora LED Malmbergs Spot V
Szybki przewodnik po instalacji i użytkowaniu reflektora LED Malmbergs Spot V. Dowiedz się, jak bezpiecznie podłączyć oświetlenie 12V DC, jakie są wymagania dotyczące okablowania oraz jak dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy reflektora LED Malmbergs Spot V. Urządzenie wymaga zewnętrznego sterownika LED 12V DC. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami. Maksymalna długość kabla od sterownika do ostatniej oprawy nie może przekraczać 20 metrów.
Bezpieczeństwo
- Przed przystąpieniem do instalacji, konserwacji lub wymiany lampy należy bezwzględnie odłączyć zasilanie.
- Oprawa musi być podłączona równolegle do sterownika LED 12V DC. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia.
- Nigdy nie włączaj ani nie wyłączaj zasilania po stronie wtórnej, ponieważ może to uszkodzić diody.
- Nie patrz bezpośrednio w źródło światła LED, ponieważ jest ono bardzo jasne.
- Wtyczki i zaciski nie mogą być poddawane naprężeniom ani siłom skręcającym.
- Źródło światła jest niewymienne. W przypadku awarii diod LED należy wymienić całą oprawę.
Instalacja i podłączenie
- Wyłącz zasilanie główne przed rozpoczęciem prac.
- Zamontuj oprawę w wybranym miejscu.
- Podłącz oprawy LED do sterownika 12V DC przed podłączeniem sterownika do sieci zasilającej.
- Upewnij się, że całkowita długość kabla od sterownika do ostatniej oprawy nie przekracza 20 metrów.
- Po zakończeniu instalacji włącz zasilanie.
Konserwacja i utylizacja
Urządzenie nie wymaga specjalnej konserwacji poza utrzymaniem czystości. Produkt należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych. Nie wyrzucać razem z odpadami domowymi. Należy przekazać produkt do odpowiedniego punktu zbiórki w celu recyklingu.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy sterownik LED 12V DC jest poprawnie podłączony do sieci oraz czy wszystkie połączenia między oprawami są stabilne i poprawne (połączenie równoległe).
Źródło światła jest niewymienne. Jeśli dioda ulegnie awarii, konieczna jest wymiana całej oprawy na nową.
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie odłączone.
- Zweryfikuj, czy posiadasz kompatybilny sterownik LED 12V DC.
- Zaplanuj rozmieszczenie opraw tak, aby odległość od sterownika do ostatniej lampy nie przekroczyła 20 metrów.
- Przygotuj narzędzia niezbędne do montażu elektrycznego.
- Sprawdź, czy miejsce montażu jest odpowiednie dla oprawy o stopniu ochrony IP44.
Parametry w praktyce
- Połączenie równoległe
- Wszystkie oprawy muszą być wpięte do sterownika w układzie równoległym, a nie szeregowym.
Ilustracje i schematy
- Schemat 1: Wyłącz zasilanie przed rozpoczęciem prac.
- Schemat 2: Montaż oprawy w podłożu.

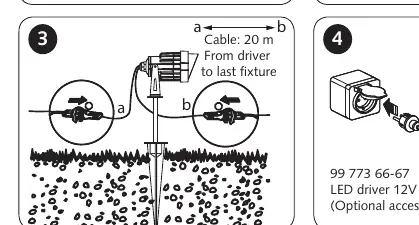

- Schemat 3: Sposób łączenia przewodów (równolegle).
- Schemat 4: Ograniczenie długości kabla do 20m od sterownika.
Zgodność modelu
- Wymaga zewnętrznego sterownika LED 12V DC (akcesorium opcjonalne, np. Malmbergs 99 773 66-67).
