Instrukcja montażu uchwytu do soundbara Matchmaster 04MM-SB01

Najważniejsze informacje z instrukcji

Uchwyt Matchmaster 04MM-SB01 to uniwersalne rozwiązanie umożliwiające montaż soundbara bezpośrednio do telewizora lub na ścianie. Maksymalne dopuszczalne obciążenie uchwytu wynosi 15 kg. Montaż powinien być przeprowadzony przez wykwalifikowany personel, z zachowaniem zasad bezpieczeństwa.

Elementy zestawu

Przed przystąpieniem do montażu upewnij się, że zestaw zawiera wszystkie niezbędne elementy:

• Szyny montażowe (A, B)
• Wsporniki (C, D, E)
• Zestaw śrub i podkładek (M-A do M-I, K, L, N, O)

Montaż krok po kroku

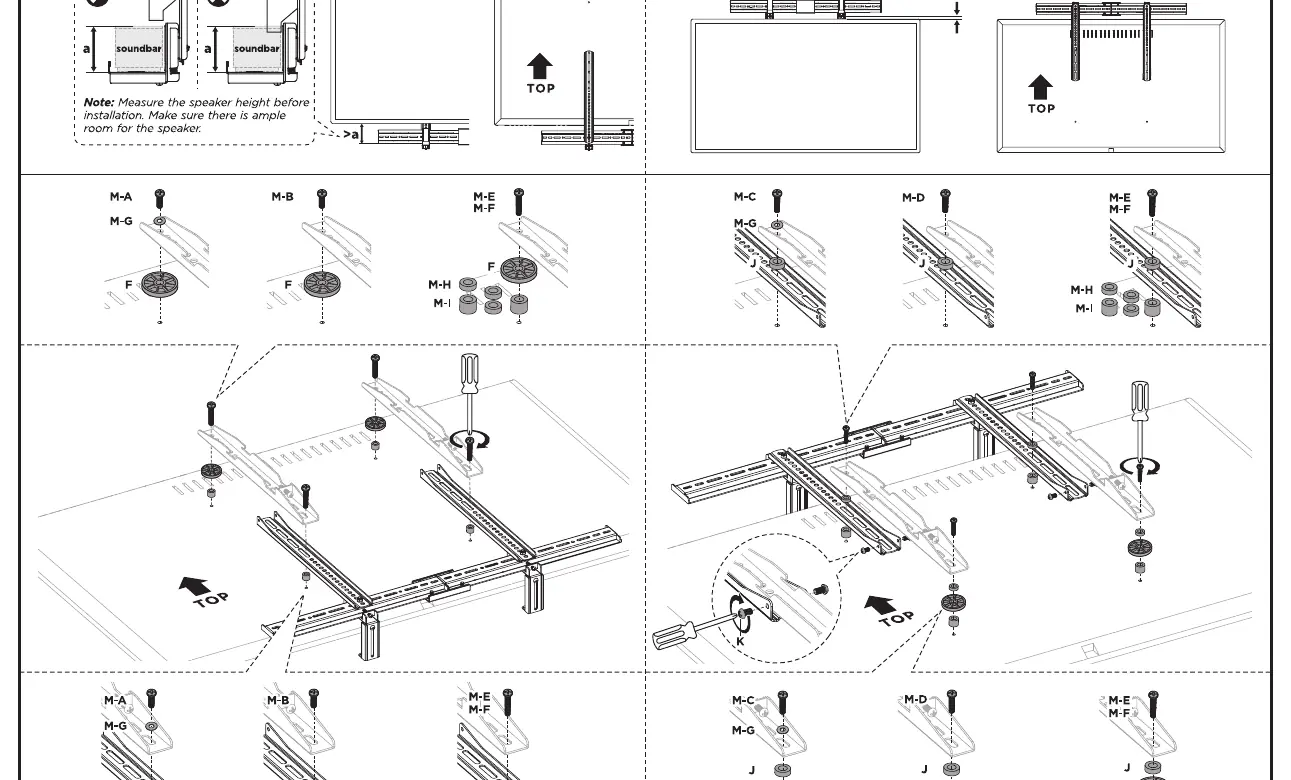

Krok 1-3: Przygotowanie wsporników

Złóż szyny montażowe i wsporniki zgodnie z rysunkami technicznymi. Użyj odpowiednich śrub (M-A do M-I) w zależności od typu montażu. Upewnij się, że wszystkie połączenia są dokręcone, ale nie przekręcone.

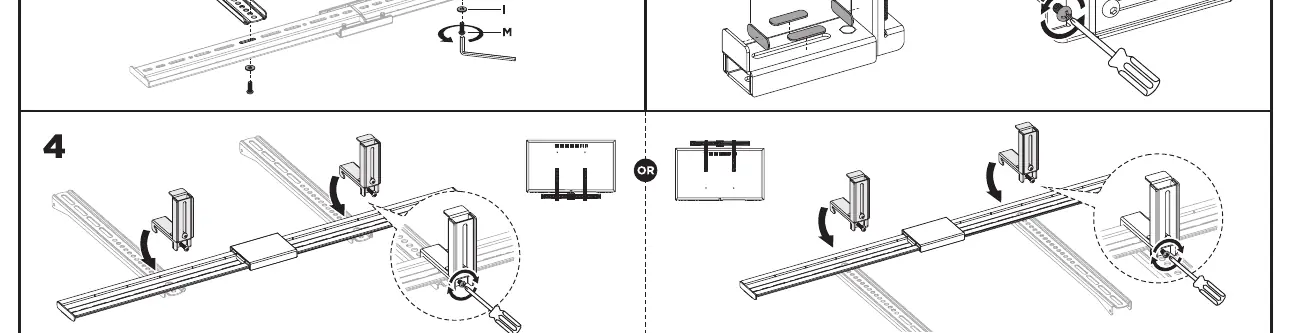

Krok 4-5: Montaż do telewizora lub ściany

Uchwyt można zamontować do telewizora lub bezpośrednio do ściany. W przypadku montażu do telewizora, upewnij się, że zachowujesz odstęp minimum 5 mm między soundbarem a telewizorem, aby uniknąć uszkodzeń lub wibracji.

Bezpieczeństwo i konserwacja

Regularnie sprawdzaj stabilność montażu (co najmniej co trzy miesiące). Nie przekraczaj dopuszczalnego obciążenia 15 kg. Upewnij się, że ściana lub telewizor są w stanie utrzymać ciężar soundbara przed przystąpieniem do instalacji.
