Instrukcja obsługi młotowiertarki MAX 55240

Najważniejsze informacje z instrukcji

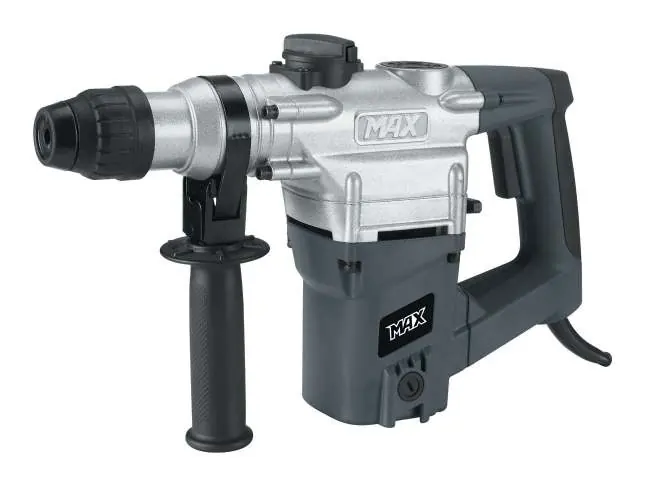

Niniejsza instrukcja dotyczy młotowiertarki MAX model 55240. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń ciała. Urządzenie posiada podwójną izolację (II klasa ochrony).

Opis urządzenia i elementy zestawu

Młotowiertarka wyposażona jest w uchwyt SDS, przełącznik funkcji (wiercenie/wiercenie z udarem/kucie), regulację głębokości oraz dodatkowy uchwyt pomocniczy. W zestawie znajdują się: wiertła, dłuta, ogranicznik głębokości, osłona przeciwpyłowa, klucze oraz zapasowe szczotki węglowe.

Przygotowanie do pracy

Uchwyt pomocniczy można obracać o 360 stopni wokół kołnierza urządzenia. Aby go zamontować, należy poluzować pierścień montażowy, nasunąć go na kołnierz i dokręcić w wybranej pozycji. Głębokość wiercenia ustawia się za pomocą ogranicznika głębokości, który należy wsunąć w otwór uchwytu pomocniczego i zablokować po ustawieniu odpowiedniej długości.

Obsługa i tryby pracy

Wybór trybu pracy (wiercenie, wiercenie z udarem, kucie) odbywa się za pomocą przełączników. Uwaga: Nigdy nie zmieniaj ustawień przełączników podczas pracy urządzenia. Przed rozpoczęciem pracy w trybie kucia należy umieścić narzędzie przy obrabianym materiale.

Konserwacja i smarowanie

Przed każdym użyciem należy sprawdzić poziom smaru w przekładni. W razie potrzeby należy odkręcić pokrywę otworu smarowego za pomocą dołączonego klucza i uzupełnić smar. Jeśli urządzenie było przechowywane w niskiej temperaturze, należy pozwolić mu pracować bez obciążenia przez 5 minut, aby smar się rozgrzał.

Rozwiązywanie problemów

Jeśli narzędzie nie porusza się płynnie (szczególnie w niskich temperaturach), należy uruchomić urządzenie bez obciążenia na 5 minut w celu rozgrzania smaru. W przypadku problemów z działaniem urządzenia należy skontaktować się z serwisem pod adresem www.schou.com.
