Instrukcja montażu żyrandola Maxax 19186-1BN
Kompletny przewodnik instalacji żyrandola Maxax 19186-1BN. Instrukcja zawiera schemat połączeń elektrycznych, listę części oraz wskazówki dotyczące bezpiecznego montażu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu i podłączenia elektrycznego żyrandola Maxax 19186-1BN, w tym montaż wspornika, podłączenie przewodów oraz instalację żarówki. str. 2
Najważniejsze czynności
- Wyłącz zasilanie w głównym wyłączniku przed rozpoczęciem instalacji. str. 2
Pierwsze uruchomienie
- Po zakończeniu montażu mechanicznego i elektrycznego, wkręć żarówkę E26 (brak w zestawie). str. 2
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | E26 | Standard gniazda | str. 2 |
| Moc maksymalna | 60W | Limit mocy żarówki | str. 2 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Instrukcja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu żyrandola Maxax 19186-1BN należy bezwzględnie wyłączyć zasilanie w głównym wyłączniku prądu. Producent zaleca, aby instalacja została wykonana przez wykwalifikowanego elektryka. Wszystkie elementy szklane są delikatne i wymagają ostrożnego obchodzenia się podczas montażu.
Zawartość zestawu
- Wspornik montażowy (Mounting Bracket)
- Czasza (Canopy)
- Nakrętki (Cover Nut)
- Łańcuch (Chain)
- Klosz (Lamp Shade)

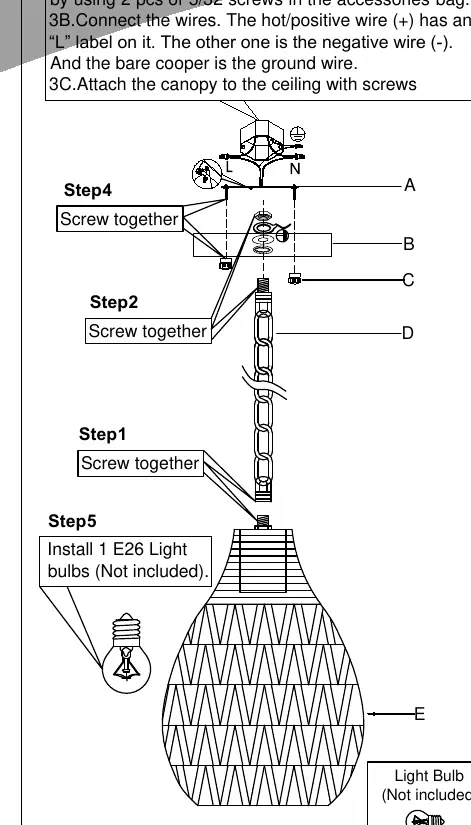

Instrukcja montażu
- Przygotowanie: Upewnij się, że zasilanie jest odłączone.
- Montaż wspornika: Przymocuj wspornik (crossbar) do puszki przyłączeniowej w suficie za pomocą dwóch śrub 5/32 znajdujących się w zestawie.
- Podłączenie elektryczne: Połącz przewody zgodnie ze schematem: przewód fazowy (L) do zasilania, przewód neutralny (-) do zasilania oraz goły przewód miedziany do uziemienia.
- Mocowanie: Przymocuj czaszę do sufitu za pomocą śrub.
- Wykończenie: Zamontuj żarówkę E26 (brak w zestawie).
Dane techniczne i ostrzeżenia
Żyrandol jest przeznaczony do pracy z napięciem 110-130V/60Hz. Maksymalna moc żarówki wynosi 60W. Produkt zawiera ołów (zgodnie z California Proposition 65), dlatego po kontakcie z elementami należy umyć ręce. W przypadku pytań lub problemów z produktem, prosimy o kontakt z obsługą klienta pod adresem [email protected] lub numerem telefonu 469-312-6428.
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączeń przewodów (L, N, uziemienie) oraz upewnij się, że żarówka jest prawidłowo wkręcona.
Elementy szklane są delikatne; zachowaj szczególną ostrożność podczas manipulacji kloszem i żarówką.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku
- Przygotuj niezbędne narzędzia
- Sprawdź kompletność części zgodnie z listą
- Upewnij się, że posiadasz żarówkę E26 (brak w zestawie)
- Zapewnij bezpieczne miejsce pracy
