Merlin 1000S+ to system kontroli ciśnienia gazu i izolacji elektrycznej przeznaczony do placówek edukacyjnych i laboratoriów. Urządzenie umożliwia pełną kontrolę nad dopływem gazu i zasilaniem elektrycznym za pomocą kluczyka i czujników dotykowych. System automatycznie wykrywa nieszczelności i posiada funkcję wyłączania czasowego.
Montaż i instalacja
Panel należy zamontować na powierzchni płaskiej, na wysokości 48-60 cali (ok. 122-152 cm) od podłogi. Instalacja musi być wykonana przez wykwalifikowanego wykonawcę.
- Odkręć cztery śruby narożne, aby zdjąć przednią pokrywę.
- Zaznacz otwory montażowe na ścianie.
- Po wykonaniu połączeń elektrycznych załóż pokrywę i zabezpiecz śruby nasadkami.
- Wszystkie przewody klasy 2 muszą być prowadzone w elastycznych rurkach w celu separacji obwodów.
Podłączenia
Urządzenie wymaga zasilania 110-120V AC zabezpieczonego bezpiecznikiem 3A. Główne terminale obejmują wyjście na elektrozawór gazowy, wyjście stycznika elektrycznego, wejście czujnika ciśnienia oraz złącza dla zewnętrznych czujników gazu i przycisków awaryjnych.
Ustawienia przełączników
Na płytce drukowanej znajdują się przełączniki konfiguracyjne:
- Auto Reset: Wybór między ręcznym a automatycznym restartem po zaniku zasilania.
- BMS Integration: Konfiguracja sygnałów dla systemów zarządzania budynkiem.
- Fill/Prove Time: Ustawienie czasu napełniania i testowania szczelności linii gazowej.
- Timeout: Ustawienie czasu automatycznego wyłączenia (2, 4, 8 godzin lub wyłączone).

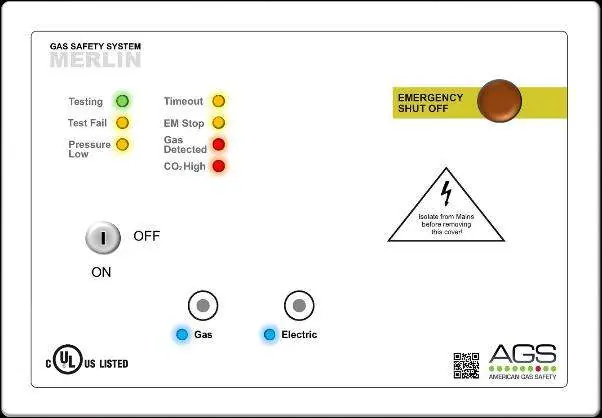

Obsługa i wskaźniki LED
Po włączeniu zasilania należy przekręcić kluczyk do pozycji ON. Diody Gas i Electric będą migać przez 10 sekund, po czym należy nacisnąć przyciski usług, aby aktywować media. Wskaźniki LED informują o stanie systemu: zielona dioda Testing oznacza trwający test szczelności, bursztynowe diody sygnalizują błędy (np. niskie ciśnienie, wyłączenie czasowe, aktywacja przycisku awaryjnego), a czerwone diody wskazują wykrycie gazu lub wysokie stężenie CO2.
Konserwacja
Regularnie usuwaj kurz z obudowy za pomocą lekko wilgotnej szmatki. Nie używaj aerozoli w pobliżu czujników. Zaleca się coroczny przegląd i serwis podłączonych czujników gazu. Bump test (test odpowiedzi) powinien być przeprowadzany zgodnie z oceną ryzyka, aby upewnić się, że czujniki wykrywają gaz prawidłowo.
Praktyczna pomoc
Typowe problemy
Oznacza to, że terminal monitora CO2 został wyłączony (brak podłączonego urządzenia).
System wykrył nieszczelność gazu podczas testu startowego. Sprawdź instalację gazową.
Ciśnienie gazu spadło poniżej 0.17psi. Zawór gazowy został zamknięty.
Przed użyciem
- Upewnij się, że panel jest zamontowany na wysokości 48-60 cali.
- Sprawdź, czy wszystkie przewody są poprawnie odseparowane.
- Upewnij się, że czujnik ciśnienia jest wkręcony w port za zaworem.
- Skonfiguruj przełączniki czasu (Fill/Prove) zgodnie z wymaganiami instalacji.
- Zresetuj przycisk awaryjny przed uruchomieniem systemu.
Parametry w praktyce
- Ciśnienie pracy czujnika
- 0 - 1.45 psi.
- Temperatura pracy
- 32 – 104°F (0-40°C), wilgotność 0-95% RH.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania, elektrozaworu gazowego, stycznika elektrycznego oraz zewnętrznych czujników gazu i CO2.
- Wskazano sposób podłączenia czujnika ciśnienia (czerwony +, czarny -, niebieski IN).
Zgodność modelu
- Współpracuje z czujnikami gazu Merlin (LPG, NG, CO, Wodór).
- Możliwość integracji z systemami BMS (Building Management Systems).
