Instrukcja montażu wspornika pompy kondensatu Mestek 11J30-10857-001
Dowiedz się, jak prawidłowo zamontować wspornik pompy kondensatu Mestek 11J30-10857-001 do nagrzewnic gazowych. Instrukcja zawiera listę elementów zestawu oraz kroki instalacji.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu wspornika pompy kondensatu o numerze katalogowym 11J30-10857-001. Wspornik jest przeznaczony do stosowania z wysokowydajnymi nagrzewnicami gazowymi z wentylatorem śmigłowym o mocy od 50 000 do 400 000 BTU/HR.
Zawartość zestawu
W skład zestawu wchodzą następujące elementy:
- 1x wspornik pompy kondensatu
- 2x śruby 3/8-16 x 3/4"
- 2x podkładki sprężynujące (lock washers) 3/8"

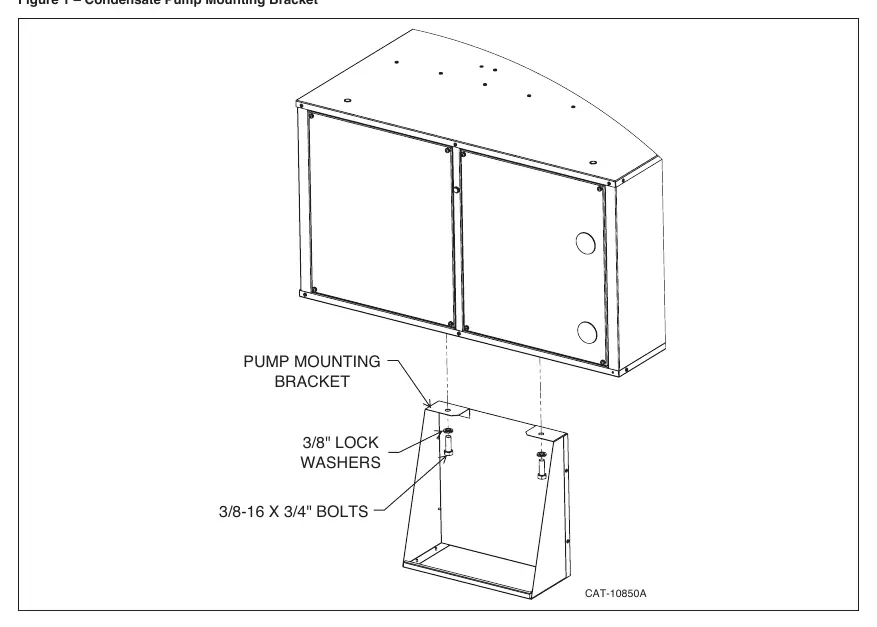

Instrukcja montażu
- Zlokalizuj dwa gwintowane otwory montażowe w dolnym panelu nagrzewnicy. Znajdują się one po lewej i prawej stronie otworu odpływu kondensatu.
- Przełóż śrubę wraz z podkładką sprężynującą przez jeden z górnych otworów montażowych we wsporniku.
- Wkręć śrubę w gwintowany otwór w dolnym panelu nagrzewnicy (dokręć ręcznie).
- Powtórz powyższe czynności dla drugiej śruby.
- Po umieszczeniu obu śrub, dokręć je mocno.
Praktyczna pomoc
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu (wspornik, 2 śruby, 2 podkładki).
- Zlokalizuj otwory montażowe po obu stronach odpływu kondensatu na dolnym panelu nagrzewnicy.
Parametry w praktyce
- Kompatybilność
- Nagrzewnice gazowe z wentylatorem śmigłowym o mocy 50 000 - 400 000 BTU/HR.
