Sondy różnicowe wysokiego napięcia serii Micsig DP

Opis produktu

Sondy różnicowe wysokiego napięcia serii Micsig DP oferują wysoką precyzję pomiarową z maksymalnym napięciem wejściowym do 7000Vpk. Urządzenia charakteryzują się niskim poziomem szumów, wysoką impedancją wejściową oraz doskonałym współczynnikiem tłumienia sygnału wspólnego (CMRR). Są przeznaczone do pracy z oscyloskopami wyposażonymi w standardowe złącze BNC.

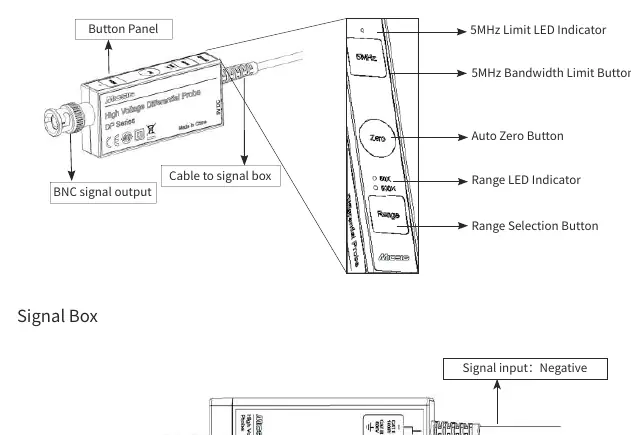

Uruchomienie i obsługa

Przed rozpoczęciem pomiarów należy upewnić się, że oscyloskop jest uziemiony, a jego impedancja wejściowa ustawiona na 1MΩ. Sondę należy zasilić za pomocą standardowego zasilacza. Po podłączeniu do kanału oscyloskopu, należy wybrać odpowiedni zakres napięciowy i podłączyć sondę do badanego układu za pomocą dołączonych klipsów lub haków.

• Kalibracja: Przed użyciem należy zewrzeć końcówki wejściowe, włączyć zasilanie i nacisnąć przycisk Zero. Pomyślną kalibrację potwierdza dźwięk pojedynczego sygnału.
• Rozgrzewanie: Zaleca się używanie sondy po 10 minutach od włączenia w celu uzyskania najwyższej dokładności.
• Ostrzeżenia: W przypadku wystąpienia alarmu przepięcia (migająca dioda i szybki sygnał dźwiękowy), należy natychmiast odłączyć zasilanie i przełączyć sondę na wyższy zakres.

Bezpieczeństwo

Urządzenie powinno być obsługiwane wyłącznie przez wykwalifikowany personel. Zabrania się otwierania obudowy, dotykania odsłoniętych elementów metalowych podczas testów oraz używania sondy w środowiskach łatwopalnych i wybuchowych. W przypadku przekroczenia zakresu pomiarowego należy niezwłocznie odłączyć zasilanie i badany obwód.

Konserwacja i utylizacja

Sonda nie wymaga specjalistycznej konserwacji, jednak należy dbać o czystość obudowy i unikać nieautoryzowanego demontażu, który skutkuje utratą gwarancji. W przypadku awarii należy skontaktować się z autoryzowanym serwisem. Produkt podlega standardowym przepisom dotyczącym utylizacji sprzętu elektronicznego.
