Instrukcja obsługi sondy różnicowej wysokiego napięcia Micsig DP Series

Szybki przewodnik po sondach różnicowych wysokiego napięcia serii Micsig DP. Dowiedz się, jak poprawnie podłączyć sondę, przeprowadzić kalibrację, ustawić zakresy napięcia oraz jak bezpiecznie korzystać z urządzenia.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące bezpiecznej eksploatacji sond różnicowych wysokiego napięcia serii Micsig DP. Urządzenia te służą do pomiarów sygnałów wysokiego napięcia w systemach zasilania EV, falownikach solarnych i zasilaczach impulsowych. Kluczowe jest przestrzeganie procedury kalibracji przed każdym użyciem oraz unikanie pracy w środowiskach łatwopalnych i wybuchowych.

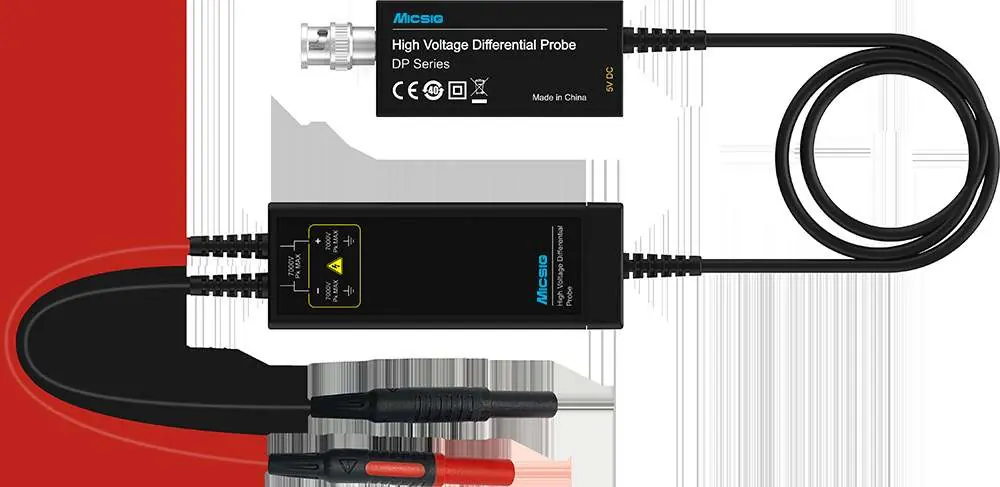

Widok ogólny sondy różnicowej Micsig DP Series
Widok ogólny sondy różnicowej Micsig DP Series

Obsługa i pierwsze uruchomienie

Schemat modułu sterującego z opisem przycisków i wskaźników
Schemat modułu sterującego z opisem przycisków i wskaźników
Schemat modułu sygnałowego z oznaczeniem polaryzacji wejść
Schemat modułu sygnałowego z oznaczeniem polaryzacji wejść
  1. Zasil sondę za pomocą standardowego zasilacza.
  2. Podłącz końcówkę BNC sondy do kanału oscyloskopu (upewnij się, że oscyloskop jest uziemiony).
  3. Wybierz odpowiedni zakres napięcia zgodnie z mierzonym sygnałem.
  4. Użyj klipsów lub haków do podłączenia do badanego układu (DUT).
  5. Na oscyloskopie ustaw impedancję wejściową na 1MΩ i dostosuj współczynnik tłumienia kanału.

Kalibracja i ustawienia

Aby uzyskać dokładne wyniki, zaleca się rozgrzanie sondy przez 10 minut przed pomiarem. Procedura kalibracji:

  • Zewrzyj końcówki wejściowe sondy.
  • Włącz zasilanie i naciśnij przycisk Zero.
  • Dioda 5MHz zacznie migać. Jeśli usłyszysz pojedynczy sygnał dźwiękowy, kalibracja zakończyła się sukcesem.
  • Trzy sygnały dźwiękowe oznaczają błąd kalibracji – należy powtórzyć proces.

Bezpieczeństwo

  • Nie otwieraj obudowy urządzenia, jeśli nie jesteś profesjonalistą.
  • Nie używaj sondy przy otwartej obudowie.
  • Nie dotykaj żadnych odsłoniętych części metalowych podczas testów.
  • W przypadku alarmu przekroczenia zakresu (szybkie miganie diody i sygnał dźwiękowy), natychmiast odłącz zasilanie i badany obwód.

Dane techniczne

Sondy serii DP oferują pasmo przenoszenia od 100MHz do 200MHz (zależnie od modelu) oraz maksymalne napięcie wejściowe do 7000Vpk. Urządzenie posiada wbudowane zabezpieczenia przed przeciążeniem oraz pamięć ustawień po wyłączeniu zasilania.

Praktyczna pomoc

Typowe problemy

Szybkie miganie diody LED zakresu i ciągły sygnał dźwiękowy

Wystąpiło ostrzeżenie o przekroczeniu napięcia (Overvoltage). Należy natychmiast odłączyć sondę od badanego układu i przełączyć na wyższy zakres.

Sygnał dźwiękowy 'Di Di Di' podczas kalibracji

Kalibracja nie powiodła się. Upewnij się, że końcówki wejściowe są poprawnie zwarte i powtórz procedurę.

Wysoki poziom szumów podczas pomiaru

Unikaj używania przewodów przedłużających. Jeśli są niezbędne, skręć je ze sobą, pamiętając, że częstotliwość wejściowa nie powinna przekraczać 5MHz.

Przed użyciem

  • Upewnij się, że oscyloskop jest uziemiony.
  • Ustaw impedancję wejściową oscyloskopu na 1MΩ.
  • Przeprowadź kalibrację (Zero) przy zwartych końcówkach wejściowych.
  • Pozwól sondzie rozgrzać się przez 10 minut dla uzyskania najwyższej dokładności.
  • Sprawdź, czy wybrany zakres napięcia jest odpowiedni dla mierzonego sygnału.

Parametry w praktyce

Pasmo przenoszenia (Bandwidth)
Maksymalna częstotliwość sygnału, którą sonda może poprawnie zmierzyć (100MHz lub 200MHz w zależności od modelu).
CMRR (Common-Mode Rejection Ratio)
Wskaźnik zdolności sondy do odrzucania sygnałów wspólnych; im wyższa wartość w dB, tym lepsza dokładność pomiaru różnicowego.
Impedancja wejściowa
Wpływ sondy na mierzony układ; wysoka impedancja minimalizuje efekt obciążenia badanego obwodu.

Ilustracje i schematy

  • Panel przycisków: zawiera przycisk Zero do kalibracji oraz przycisk wyboru zakresu.
  • Wskaźniki LED: informują o wybranym zakresie oraz aktywnym limicie pasma 5MHz.
  • Signal Box: moduł wejściowy z oznaczonymi biegunami dodatnim i ujemnym.

Zgodność modelu

  • Sonda jest kompatybilna ze wszystkimi głównymi markami oscyloskopów dzięki standardowemu złączu BNC.
  • Wymagane jest, aby pasmo przenoszenia oscyloskopu było nie mniejsze niż pasmo przenoszenia sondy.
