Instrukcja obsługi routera Mikrotik Cloud Core Router 1036-8G-2S+
Szybki przewodnik po instalacji, konfiguracji i montażu routera Mikrotik Cloud Core Router 1036-8G-2S+. Dowiedz się, jak podłączyć urządzenie, skonfigurować sieć przez WinBox, zamontować w szafie rack oraz zainstalować dysk SSD.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera podstawowe wytyczne dotyczące instalacji i konfiguracji routera Mikrotik Cloud Core Router 1036-8G-2S+. Urządzenie wymaga zasilania AC 110-240V i jest przeznaczone do użytku wewnątrz pomieszczeń w suchym i wentylowanym środowisku (klasa IPX0).
Pierwsze uruchomienie i konfiguracja
Domyślny adres IP urządzenia to 192.168.88.1. Nazwa użytkownika to admin, hasło nie jest ustawione.
- Podłącz kabel internetowy ISP do portu Ethernet 1.
- Podłącz komputer do portu Ethernet 3.
- Uruchom program WinBox i przejdź do zakładki Neighbors, aby wykryć urządzenie.
- Wybierz urządzenie i połącz się z nim.
- W menu Quick Set skonfiguruj parametry sieci (automatyczne pobieranie adresu lub ręczne ustawienia).
- Ustaw lokalny adres IP 192.168.88.1 oraz zabezpiecz urządzenie silnym hasłem.
- Zatwierdź ustawienia przyciskiem Apply.
- Sprawdź dostępność aktualizacji oprogramowania RouterOS i zainstaluj najnowszą wersję.
Montaż
Urządzenie można umieścić na biurku lub zamontować w szafie rack:
- Użyj śrubokręta krzyżakowego, aby przymocować uszy montażowe do obu boków urządzenia.
- Umieść urządzenie w szafie rack i wyrównaj z otworami montażowymi.
- Dokręć śruby, aby zabezpieczyć urządzenie.
Instalacja dysku SSD
Urządzenie posiada slot M.2 PCIe 4x dla dysków SSD (zalecany format M.2 2280):
- Odłącz zasilanie urządzenia.
- Odkręć 6 śrub mocujących górną pokrywę i zdejmij ją.
- Odkręć śrubę mocującą dysk SSD.
- Wsuń dysk SSD do slotu M.2.
- Przykręć śrubę mocującą dysk.
- Zamknij pokrywę i przykręć 6 śrub.
Resetowanie urządzenia
Przycisk reset posiada dwie funkcje:
- Reset konfiguracji: Przytrzymaj przycisk podczas uruchamiania, aż dioda LED zacznie migać, a następnie zwolnij.
- Tryb Netinstall: Przytrzymaj przycisk przez kolejne 5 sekund, aż dioda zgaśnie, a następnie zwolnij.
Diody LED
- PWR1/2: Wskazuje używane zasilanie.
- FAULT: Sygnalizuje problem z wentylatorami chłodzącymi.
- USER: Konfigurowalna dioda w oprogramowaniu.
Informacje o producencie
MikroTik
Praktyczna pomoc
Typowe problemy
Użyj narzędzia WinBox, aby połączyć się z adresem MAC urządzenia z poziomu sieci LAN.
Oznacza to problem z wentylatorami chłodzącymi.
Przed użyciem
- Upewnij się, że środowisko jest suche i wentylowane (IPX0).
- Przygotuj śrubokręt krzyżakowy do montażu rack lub instalacji SSD.
- Używaj kabli kategorii Cat6.
- Sprawdź, czy zasilanie mieści się w zakresie 110-240V AC.
Parametry w praktyce
- M.2 Slot PCIe 4x
- Złącze dla dysków SSD, zalecany format M.2 2280.
- Maksymalny pobór mocy 73 W
- Wartość określająca zapotrzebowanie urządzenia na energię elektryczną.
Ilustracje i schematy

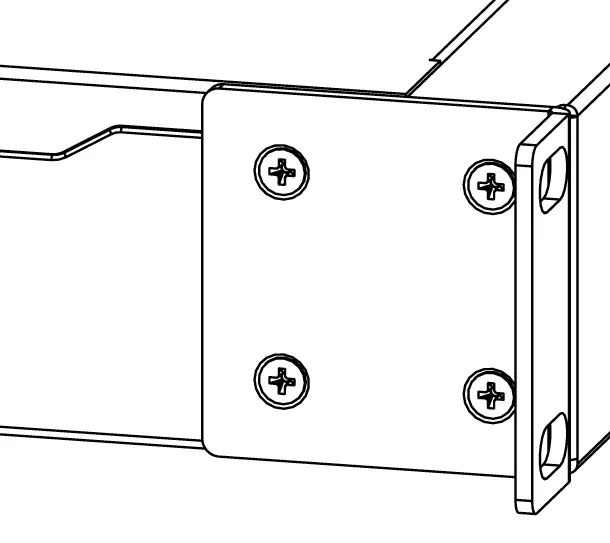

- Rysunek montażu uszu rackowych pokazuje sposób przykręcenia uchwytów do bocznych ścianek obudowy za pomocą czterech śrub.
Zgodność modelu
- Wymaga oprogramowania RouterOS w wersji v6.46 lub nowszej.
- Zasilacze są typu hot-swap (wymienne podczas pracy).
