Instrukcja montażu lampy sufitowej LED Mantra Coin 100W
Szybki przewodnik montażu lampy sufitowej LED Mantra Coin 100W. Dowiedz się, jak bezpiecznie zainstalować oprawę, podłączyć przewody zasilające i zamontować klosz.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu lampy sufitowej LED Mantra Coin 100W. Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne zostało wyłączone. Instalacja powinna być przeprowadzona zgodnie z lokalnymi przepisami elektrycznymi.
Montaż i instalacja
Proces montażu składa się z następujących kroków:

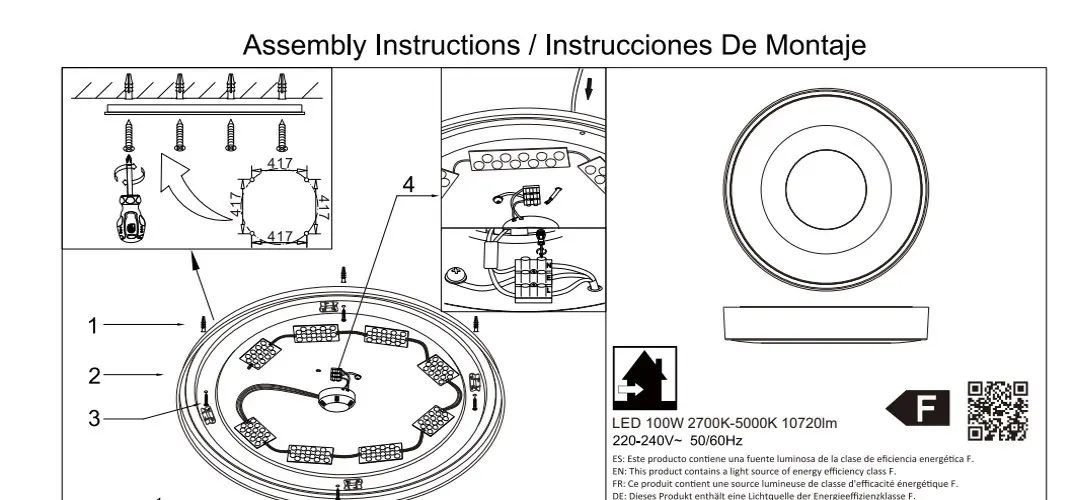

- Wyznacz punkty montażowe na suficie, zachowując rozstaw 417 mm między otworami.
- Wywierć otwory i umieść w nich kołki rozporowe.
- Przykręć podstawę lampy do sufitu za pomocą wkrętów.
- Podłącz przewody zasilające do kostki przyłączeniowej zgodnie z oznaczeniami (L - faza, N - neutralny, uziemienie).

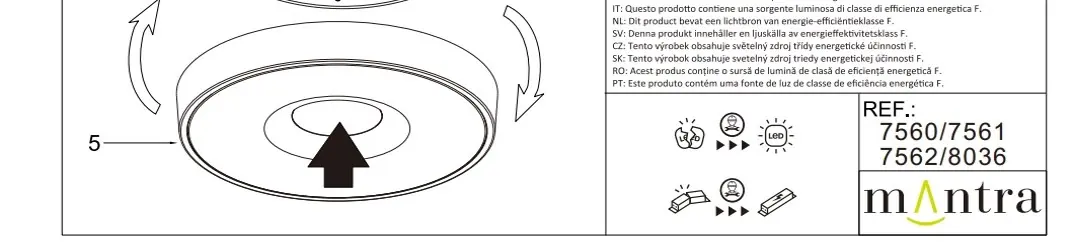

- Zamontuj klosz lampy, obracając go zgodnie z ruchem wskazówek zegara, aż zostanie bezpiecznie zablokowany w podstawie.
Dane techniczne
- Moc: 100W
- Temperatura barwowa: 2700K - 5000K
- Strumień świetlny: 10720lm
- Zasilanie: 220-240V, 50/60Hz
- Klasa efektywności energetycznej: F
Bezpieczeństwo
Produkt zawiera źródło światła klasy efektywności energetycznej F. W przypadku uszkodzenia źródła światła lub zasilacza, wymiana powinna być przeprowadzona przez wykwalifikowany personel, zgodnie z piktogramami ostrzegawczymi zawartymi w instrukcji.
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność podłączenia przewodów w kostce przyłączeniowej oraz upewnij się, że zasilanie w sieci jest włączone.
Upewnij się, że podstawa jest równo przykręcona do sufitu i że mechanizm blokujący klosz nie jest zablokowany przez przewody.
Przed użyciem
- Wyłącz główne zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj wiertarkę i odpowiednie wkręty do podłoża.
- Sprawdź, czy rozstaw otworów montażowych wynosi 417 mm.
- Upewnij się, że posiadasz odpowiednie narzędzia do podłączenia przewodów.
