Instrukcja obsługi mechanizmu zegarka Miyota 0S80
Poznaj funkcje mechanizmu zegarka Miyota 0S80. Instrukcja zawiera wskazówki dotyczące ustawiania czasu, daty, obsługi alarmu oraz korzystania z chronografu i zerowania wskazówek.
Spis treści
Najważniejsze informacje
Mechanizm Miyota 0S80 to zaawansowany chronograf z funkcją alarmu. Urządzenie pozwala na pomiar czasu z dokładnością do 1/20 sekundy, z maksymalnym zakresem pomiarowym wynoszącym 11 godzin, 59 minut i 59 sekund. Instrukcja obejmuje obsługę koronki, ustawianie czasu i daty, konfigurację alarmu oraz procedurę zerowania wskazówek po wymianie baterii.

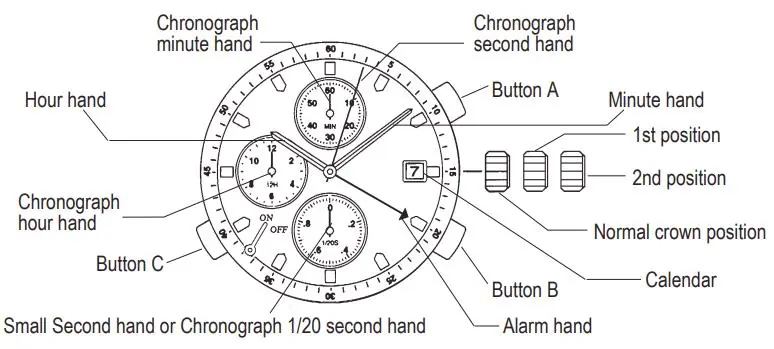

Elementy sterujące
Mechanizm obsługiwany jest za pomocą koronki oraz trzech przycisków (A, B, C):
- Koronka: Posiada trzy pozycje: normalną, 1. kliknięcie (ustawienia daty/alarmu) oraz 2. kliknięcie (ustawianie czasu/zerowanie).
- Przycisk A: Start/Stop chronografu, szybkie przewijanie wskazówek podczas zerowania.
- Przycisk B: Zmiana trybu na chronograf, resetowanie chronografu, szybkie przewijanie wskazówek.
- Przycisk C: Obsługa alarmu (włączanie/wyłączanie).
Ustawianie czasu i daty
Ustawianie czasu:
- Wyciągnij koronkę do 2. pozycji.
- Obracaj koronką, aby ustawić wskazówki godzinową i minutową.
- Wciśnij koronkę do pozycji normalnej.
Ustawianie daty:
- Wyciągnij koronkę do 1. pozycji.
- Obracaj koronką w kierunku przeciwnym do ruchu wskazówek zegara, aby ustawić datę.
- Wciśnij koronkę do pozycji normalnej.
Uwaga: Nie ustawiaj daty między godziną 21:00 a 01:00, ponieważ zmiana daty może nie nastąpić prawidłowo następnego dnia.
Obsługa alarmu
Alarm włącza się, gdy wskazówka godzinowa zrówna się ze wskaźnikiem czasu alarmu.
- Wyciągnij koronkę do 1. pozycji.
- Obracaj koronką zgodnie z ruchem wskazówek zegara, aby ustawić wskaźnik czasu alarmu na żądaną godzinę.
- Wróć koronką do pozycji normalnej.
- Wyciągnij przycisk C, aby włączyć alarm.
Aby wyłączyć alarm, wciśnij przycisk C do pozycji normalnej.
Korzystanie z chronografu
- Naciśnij przycisk B, aby przejść w tryb chronografu. Mała wskazówka sekundowa zatrzyma się i zacznie pełnić funkcję wskazówki 1/20 sekundy.
- Użyj przycisku A, aby uruchomić lub zatrzymać pomiar.
- Naciśnij przycisk B, aby zresetować chronograf i wyzerować wskazówki.
Zerowanie chronografu (po wymianie baterii)
Jeśli wskazówki chronografu nie wracają do pozycji zero po resecie:
- Wyciągnij koronkę do 2. pozycji.
- Naciśnij przycisk A, aby ustawić wskazówkę sekundową chronografu na zero.
- Naciśnij przycisk B, aby ustawić wskazówkę 1/20 sekundy chronografu na zero.
- Wciśnij koronkę do pozycji normalnej.
Informacje o producencie
Miyota
Praktyczna pomoc
Typowe problemy
Data nie zmienia się automatycznie.
Upewnij się, że data nie była ustawiana w przedziale między 21:00 a 01:00. W tym czasie mechanizm zmiany daty jest aktywny.
Wskazówki chronografu nie wracają do pozycji zero.
Wykonaj procedurę zerowania: wyciągnij koronkę do 2. pozycji i użyj przycisków A i B do ustawienia wskazówek.
Przed użyciem
- Sprawdź, czy koronka jest wciśnięta do pozycji normalnej przed codziennym użytkowaniem.
- Upewnij się, że bateria jest sprawna, jeśli wskazówki chronografu zachowują się nieprawidłowo.
- Pamiętaj, że alarm brzmi przez 15 sekund, a następnie robi przerwę.
Parametry w praktyce
- 1st Click Position
- Pozycja koronki służąca do ustawiania daty oraz czasu alarmu.
- 2nd Click Position
- Pozycja koronki służąca do ustawiania czasu oraz zerowania wskazówek chronografu.
- Chronograph 1/20 sec
- Wskazówka mierząca ułamki sekundy, aktywna w trybie chronografu.
Ilustracje i schematy
- Koronka posiada trzy stany: wciśnięta (normalna), 1. kliknięcie (ustawienia), 2. kliknięcie (czas).
- Przyciski A i B służą do obsługi funkcji stopera, przycisk C do obsługi alarmu.
